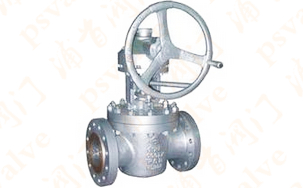

产品名称：	美标提升式硬密封旋塞阀	产品型号：	X43Y,X61Y
驱动方式：	手动	连接形式：	法兰,焊接
结构形式：	提升式	密封结构：	金属硬密封
压力范围：	150LB-2500LB	公称通径：	DN15-350
常用材质：	碳钢,不锈钢	铭牌：	浦首品牌

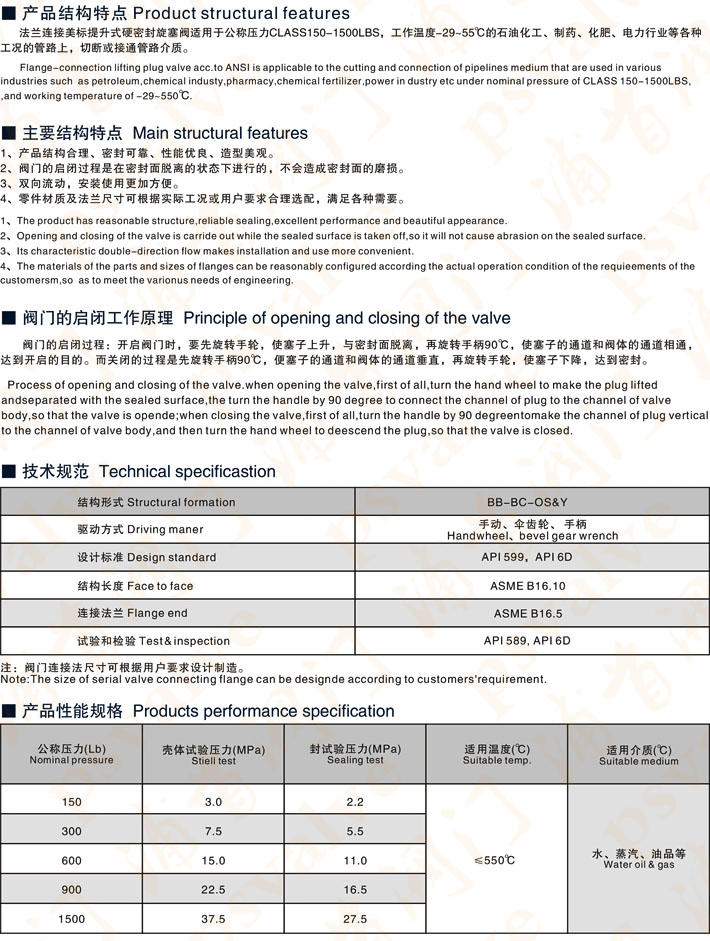

阀门的启闭工作原理
美标提升式硬密封旋塞阀,高压旋塞阀产品特点：
1、金属硬密封提升式旋塞阀启闭时先提升旋塞,使旋塞与阀座密封面相脱离,然后 90°旋转旋塞，使阀门开启或关闭。由于阀门在启闭过程中旋塞与阀座相脱离，故阀门的启闭非常轻松，而且密封面在开启或关闭过程中不易擦伤，阀门使用寿命长。
2、金属硬密封提升式旋塞阀无论处在开启状态或关闭状态，密封面均受到保护，不受介质冲刷，密封紧密可靠。
3、普通旋塞阀采用矩形流道，且流道面积缩减，有较大的流体阻力损失，而金属硬密封提升式旋塞阀采用与管道截面积相同的圆形通道，流体阻力最小。
4、金属硬密封提升式旋塞阀结构紧凑，体积小，与闸阀相比，阀门的高度尺寸大大减小，与截止阀相比，流体阻力大大减小。
5、与普通旋塞阀相比，金属硬密封提升式旋塞阀适用的压力及温度范围更大。
6、金属硬密封提升式旋塞阀两侧阀座密封面均可密封，阀门的安装与使用不受介质流向的限制。
7、金属硬密封提升式旋塞阀关闭时，可通过手轮和阀杆对阀座密封面加压，通过加大密封比压，可使旋塞阀具有更好的密封性能。
8、阀座密封面凸起，便于密封面清洗，密封面上不易积存结晶介质或固体颗粒。

美标提升式硬密封旋塞阀,高压旋塞阀应用范围：
法兰美标硬密封提升式旋塞阀适用于公称压力Class150～Class2500，工作温度-29℃～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。

标准规范：
设计制造标准：API599、API6D
结构长度标准：ASME B16.10
连接法兰标准：ASME B16.5
压力温度等级：ASME B16.34
试验检验标准：API598、API6D

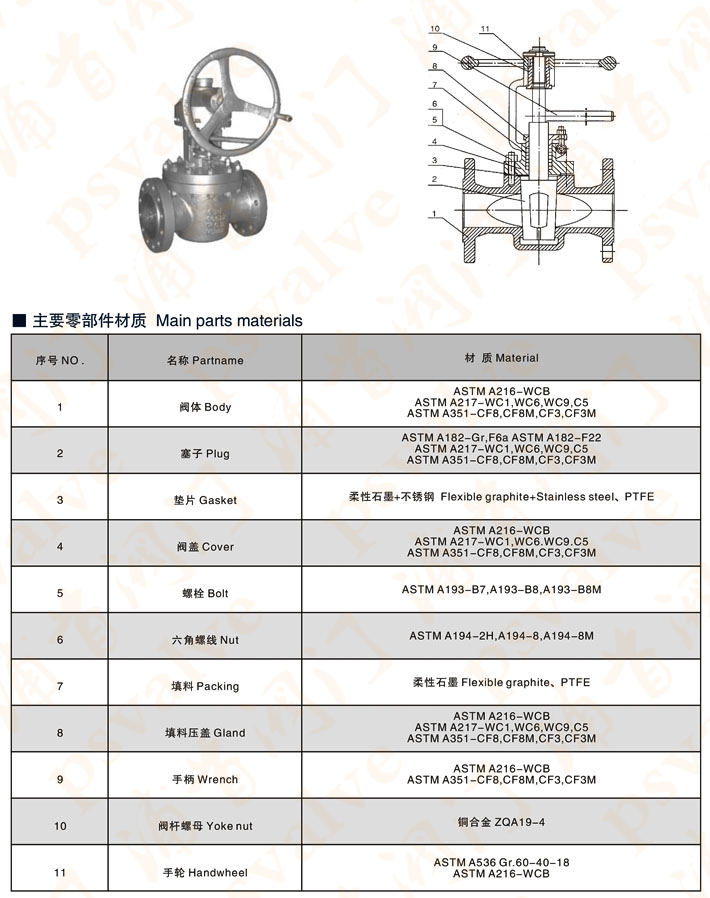

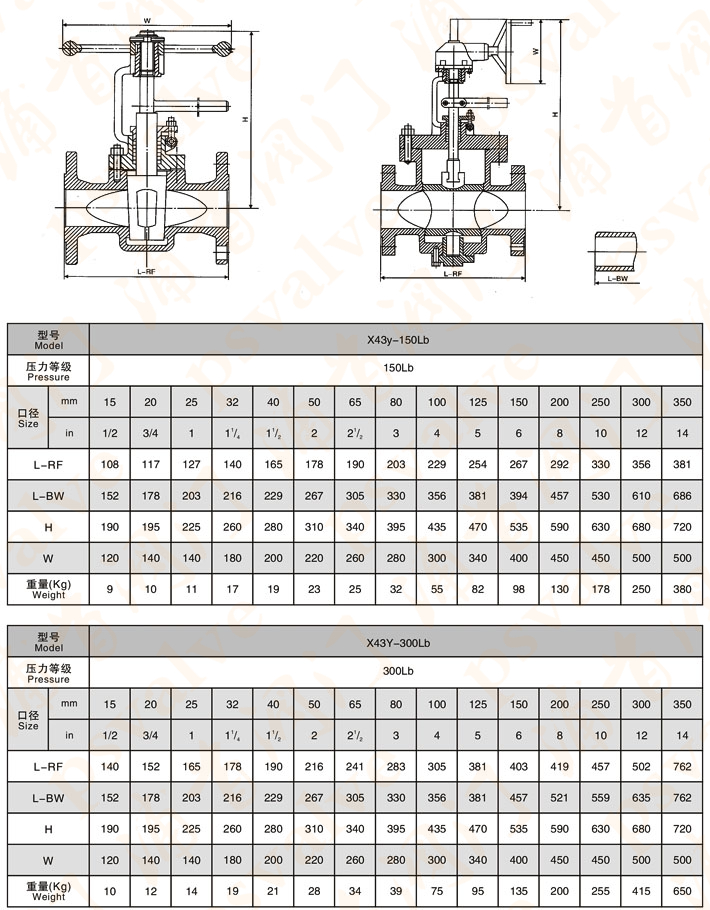

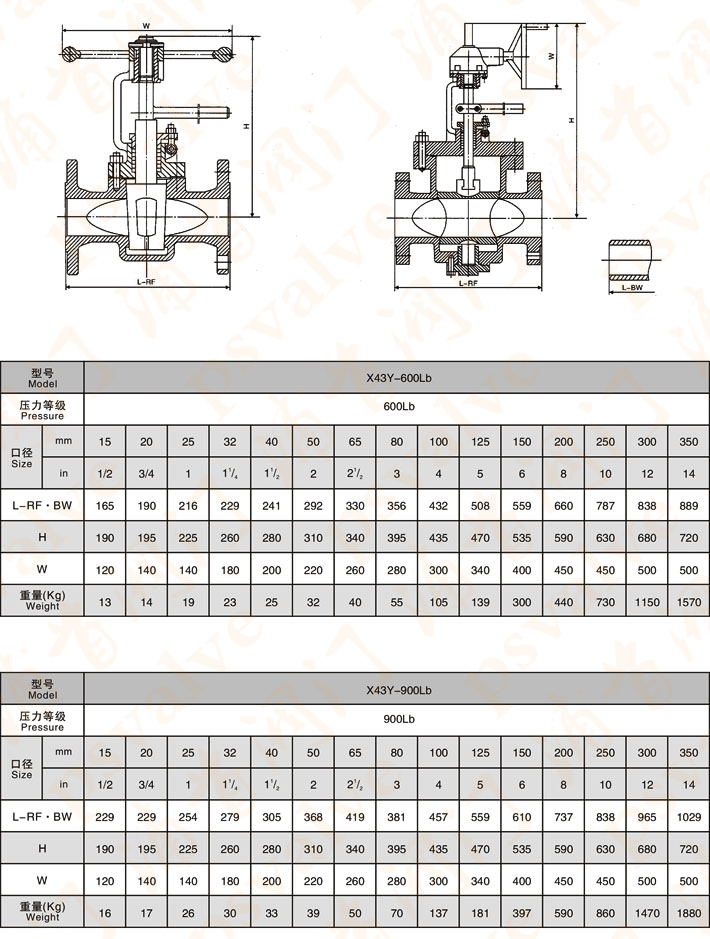

美标提升式硬密封旋塞阀,高压旋塞阀参数尺寸图：

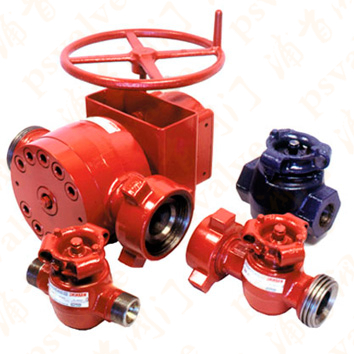

高压旋塞阀:产品介绍

高压旋塞阀是石油矿场在固井、压裂作业时连接高压管汇的一个不可缺少的重要部件，也适用于类似的高压液体控制。该产品结构紧凑，容易保养，扭矩小，开启迅速，操作省力，是目前固井、压裂管汇中最理想的阀门。

高压旋塞阀工作原理与结构特点：

旋塞阀主要由阀体、手轮、柱塞等零件组成。

旋塞阀进出口均采用 1502 由壬形式连接（也可以根据客户需求定做），阀体与衬瓦之间为圆柱配合，并通过衬瓦外圆镶入密封件密封。

衬瓦与柱塞之间为圆柱金属配合密封，其特点是配合精度高，密封可靠。
注： 10000psi 的高压下，也能较轻松的开启或关闭阀门。

高压旋塞阀操作与使用：

1. 使用前应将密封脂注满壳体与柱塞间的空隙。

2. 使用前应将进行水压密封试验和水压强度试验，合格方可使用。

3. 使用前应检查开关状态与标记是否一致，手轮旋转 90 度应实现开启或关闭。

高压旋塞阀维护和保养：

经常即使的保养维修，能延长阀的使用寿命。

工作完毕后应将及时清洗，并注油、注脂。

定期检查密封圈情况，发现损坏及时更换。

当柱塞与衬瓦不能密封时，应及时拆卸检查，如发现密封面有缺陷时，可进行研磨修复。

高压旋塞阀主要技术参数：

公称通径： 2″ 、3″

工作压力： 35MPa ～70MPa

材料级别： DD 一般酸性工况

额定温度： -40 ℃～ l21 ℃

适用介质： 清水、泥浆、原油、固井水泥等

连接形式： 由壬

产品明细表：

序号	名称	数量	材质	备注
1	阀体	1	4130
2	挡圈	2	1010
3	“O”型密封圈	2	NBR
4	衬瓦	2	410
5	柱塞	1	4130
6	密封垫片	2	Rubber
7	衬瓦	2	410
8	“O”型密封圈	1	NBR
9	阀盖	1	4130
10	“O”型密封圈	1	NBR
11	手轮	1	WCB
12	锁紧螺母	1	5140
13	注脂阀	1	Assy.
14	定位销	1	1045
15	紧帽	1	1045
16	卡瓦	3	5140
17	卡簧	1	1566
18	密封圈	1	Rubber
19	锁紧销	1	410

型　号额定压力通径两端联接方式
SF42-1"×2"42MPa 1"2"LP外螺纹
SF70-1"×2"70MPa 1"2"LP外螺纹
SF105-1"×2"105MPa 1" 2"由壬头
SF105A-1"×2"105MPa1" 2"LP外螺纹
SF42-2"×2"42MPa 2"2"LP外螺纹
SF70-2"×2"70MPa 2" 2"LP外螺纹
SF105-2"×2"105MPa 2"2"由壬头
SF70-3"×3"70MPa 3" 3"由壬头
SF105-3"×3"105MPa 3" 3"由壬头
3"旋塞阀有蜗轮付手轮开启装置，无论在常温或低温环境中使用，开启自如，操作灵活；
密封弧片与阀体间的压力密封通过方形密封圈实现；
阀体密封的维护和保养不需要从管线上拆除，拆卸时不需要专用工具。维修时只需更换方形密封圈或密封弧片就可修复旋塞阀；
精密加工后的旋塞，涂镀后防腐性能极佳。密封弧片在工作状态下，有弹性变形，能保证液流和旋塞间的可靠密封；
密封弧片和旋塞金属对金属的接触面，通过高精度的加工,使密封弧片与旋塞间的密封性能极佳：
可视阀体位置：旋塞盖上的可视回转式限位器清楚地表明阀是完全打开或关闭。制动弹簧将阀限制在所需的位置上；
