衬氟旋塞阀,全衬里旋塞阀,钢衬四氟旋塞阀用途;适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
衬氟旋塞阀广泛地应用于油田开采、输送和精练设备中，同时也广泛用于石油化工、化工、煤气、
天然气、液化石油气、暖通行业以及一般工业中.

衬氟旋塞阀,衬里旋塞阀,钢衬四氟旋塞阀的工作原理;
　　用带通孔的塞体作为启闭件的阀门。塞体随阀杆转动，以实现启闭动作。小型无填料的旋塞阀又称
为 “考克”。衬氟旋塞阀的塞体多为圆锥体(也有圆柱体)，与阀体的圆锥孔面配合组成密封副。
衬氟旋塞阀是使用最早的一种阀门，结构简单、开关迅速、流体阻力小。普通旋塞阀靠精加工的金属
塞体与阀体间的直接接触来密封，所以密封性较差，启闭力大，容易磨损，通常只能用于低
(不高于1兆帕)和小口径(小于100毫米)的场合.

衬氟旋塞阀,衬里旋塞阀,钢衬四氟旋塞阀的优点;
　　1、衬氟旋塞阀用于经常操作，启闭迅速、轻便。 　　
2、衬氟旋塞阀流体阻力小。 　　
3、衬氟旋塞阀结构简单，相对体积小，重量轻，便于维修。 　
　4、密封性能好 　　
5、不受安装方向的限制，介质的流向可任意。 　
　6、无振动，噪声小。

旋塞阀的通道;
　　衬氟旋塞阀的通道有多种形式。常见的直通式主要用于截断流体。三通旋塞阀和四通式旋塞阀适用
于流体换向旋塞阀的启闭件是一个有孔的圆柱体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。

软密封衬氟旋塞阀;
　　软密封衬氟旋塞阀常用于腐蚀性、高危害介质等苛刻环境，严格禁泄漏的场合，以及阀门材料不
会对介质形成污染的场合。阀体可根据工作介质选用碳钢、合金钢及不锈钢材料。 　　
A. 可根据使用温度和工作介质采用F4、F46、PVDF、PP、PO、PE等自润滑材料衬套，润滑好，在整个
工作过程中密封副摩擦系数小，塞体运转灵活，使用寿命长。 　　
B. 阀体进出口端窗口设计及双道沟槽密封环结构，旋塞在旋转过程中，其密封副间的密封比压在逐渐
变化，直至到达全开或全关位置时，产生足够的密封比压，密封副达到零泄漏。 　　
C. 双道沟槽密封环既可以使衬套稳固在阀体内不产生位移，又可吸收由于温差变化引起衬套产生的微
量变形，同时衬套与旋塞之间产生有力的摩擦，具有自动清洁作用，提高了密封面的使用寿命。
D. 柱塞顶部独特的反唇式密封设计，采用一个软密封材料膜片和金属膜片与调整垫片组合既可以调整
密封面间的密封比压，使塞子转动灵活，又可以保证进，出口端和中法兰连接端的密封。
E. 适合用于高冲刷性的气固。液固相介质。如PVC、尿素、醋酐、烧碱生产装置中，或对外泄漏要求高
介质，如HF,光气等。 　　F. 介质可双向流动，安装方向不受限制，实现在线维修，使用更方便 　　
G. 独特的设计可防止静电，安全防火，使用安全。

结构特点1、旋塞与衬里阀体带有理想的锥度设计，当在使用过程中由于磨损而不能密封时，可通过调整阀盖上的调节螺钉使旋塞向下移动，补偿加在密封面的密封力。
2、顶密封组件组成第二道外密封，在密封面失效的情况下，阻止介质从阀杆向外泄漏。
3、把上阀盖上的四个螺栓打开后，就可以取出阀内所有部件，进行直接更换阀门零件而不需要从管道上取下阀门。
4、具有进出口端同时密封的优点，在整个工作过程当中密封 面摩擦系数小，塞体运转灵活，不需要润滑。
5、密封性能好，使用寿命长。
6、更换零件衬里材料可适用各种介质。

衬氟旋塞阀性能规范

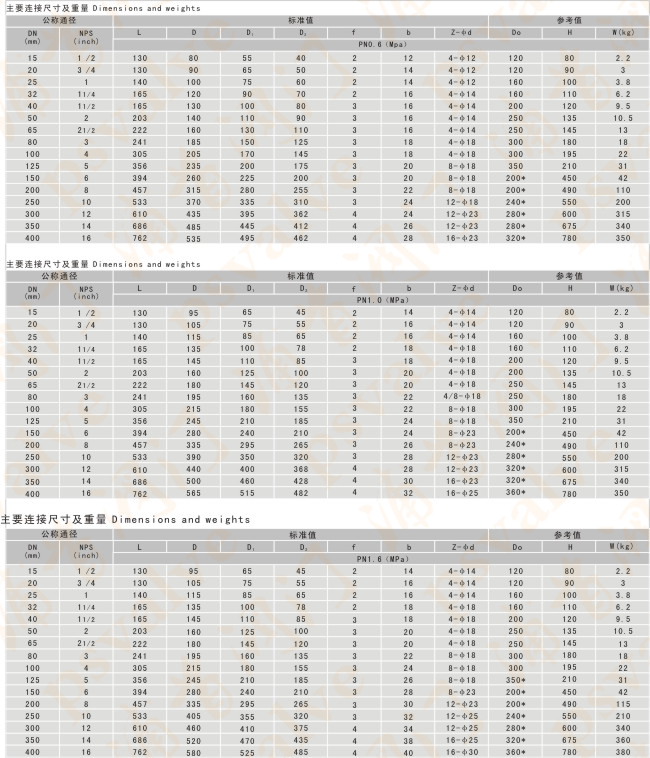

主要外形尺寸GB PN1.0

衬氟旋塞阀主要外形尺寸HG/T 20592 PN10

衬氟旋塞阀,衬里旋塞阀,钢衬四氟旋塞阀参数尺寸图:
