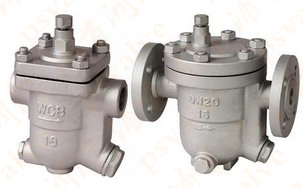

产品名称：浮球式疏水阀

产品型号：CS41H,CS11H
产品口径：DN15-150
产品压力：1.6MPa-4.0MPa
产品材质：WCB,不锈钢等

浮球式疏水阀,自由浮球式疏水阀根据浮力的原理，使阀体内的浮球随水位变化作升降运动，以达到阀门启闭，即排水阻汽的作用。尤其对压力低、排水量低和温度稳定性要求高，不宜带存凝结水的蒸汽设备更为适用。能排连续...

产品名称：	浮球式疏水阀	产品型号：	CS41H,CS11H
驱动方式：	自动	连接形式：	螺纹,法兰
结构形式：	浮球式	密封结构：	水封
压力范围：	1.6MPa-4.0MPa	公称通径：	DN15-150
常用材质：	WCB,不锈钢等	铭牌：	浦首品牌

浮球式疏水阀,自由浮球式疏水阀根据浮力的原理，使阀体内的浮球随水位变化作升降运动，以达到阀门启闭，即排水阻汽的作用。尤其对压力低、排水量低和温度稳定性要求高，不宜带存凝结水的蒸汽设备更为适用。能排连续饱和水，至使设备凝结水滞存量较少、升温快、加热温度稳定。自由浮球式疏水阀有自动排冷空气装置，无汽锁现象，工作平衡无噪音。能连续排水、性稳定、排水量大、漏水量小。

浮球式疏水阀,自由浮球式疏水阀主要零部件

序号	名称	材料
1	阀体	WCB
2	浮球	304
3	封圈	2Cr13
4	尾螺	2Cr13
5	并冒	2Cr13
6	平垫圈	H62
7	平垫圈	H62
8	挡圈	65Mn
9	滤网	304
10	螺母	45
11	螺柱	35CrMoA
12	石墨封圈	304+石墨
13	阀盖	A105
14	螺堵头	2Cr13
15	阀座	Q235
16	磨合膨胀片	304
17	弹簧	304
18	保护套	304

主要外形尺寸

产品型号 Produstion Type	口径	尺寸Dimensions
产品型号 Produstion Type	DN	L	H	D	D1	D2	b	f	Z-φd
CS41H-16C、25 C、40C CS41H-16 B、25 B、40B	15	195	195	95	65	45	14	2	4-φ14
	20	195	200	105	75	55	14	2	4-φ14
	25	215	225	115	85	65	14	2	4-φ14
CS41H-16C、25 C、40C CS41H-16D、25 D、40D	25	270	245	115	85	65	14	2	4-φ14
	32	270	250	135	100	78	16	2	4-φ18
	40	280	290	145	110	85	16	3	4-φ18
	50	290	300	160	125	100	16	3	4-φ18
CS41H-16C、25C CS41H-16F、25F	50	410	380	160	125	100	16	3	4-φ18
	65	410	380	180	145	120	18	3	4-φ18
	80	430	420	195	160	135	20	3	8-φ18
	100	430	440	215	180	155	20	3	8-φ18
	125	480	510	245	210	185	22	3	8-φ18
	150	480	510	280	240	210	24	3	8-φ23

浮球式疏水阀,自由浮球式疏水阀主要外形尺寸

尺寸 Dimensions	型号Type	CS11H-16C
	口径DN	15	20	25	32	40	50
	L	150	150	150	270	280	290
	H	195	195	195	250	290	300
	h	103	103	103	108	108	108

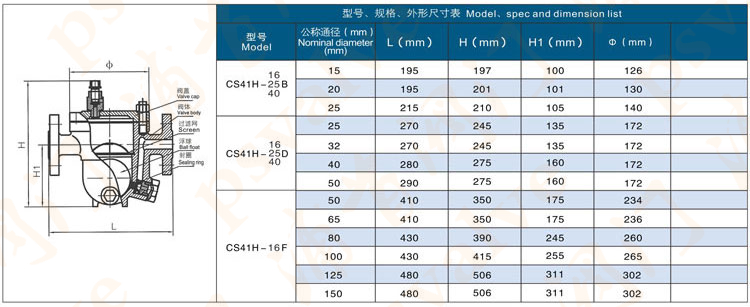

浮球式疏水阀,自由浮球式疏水阀参数尺寸图：

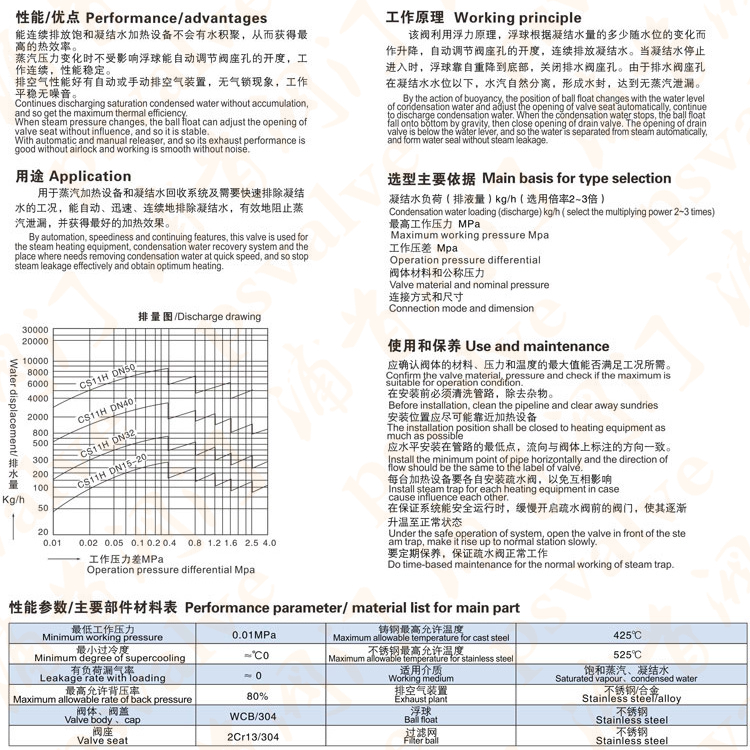

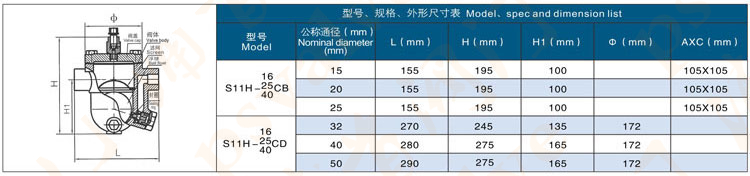

浮球式疏水阀(图1) 浮球式疏水阀(图2) 浮球式疏水阀(图3) 自由浮球立式疏水阀尺寸图: 浮球式疏水阀(图4) 浮球式疏水阀(图5)
