产品详情

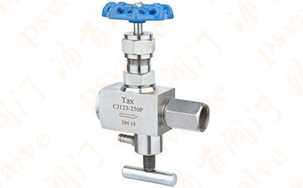

产品名称：多功能取样阀

产品型号：CJ123
产品口径：M20х1.5 ，G1/2
产品压力：PN64
产品材质：不锈钢等
多功能取样阀,CJ123-64P多功能取样阀应用规范1、设计制造：GB/T 12224-1989；JB/ T 7747-19952、连接形式：管接头内螺纹连接3、结构特征：锥面密封；浮动阀瓣4、阀门检...
产品名称：多功能取样阀产品型号：CJ123
驱动方式：手动连接形式：螺纹
结构形式：浮动阀瓣密封结构：硬软双密封副
压力范围：PN64公称通径：M20х1.5 ，G1/2
常用材质：不锈钢等铭牌：浦首品牌

多功能取样阀,CJ123-64P多功能取样阀应用规范

1、设计制造：GB/T 12224-1989；JB/ T 7747-1995
2、连接形式：管接头内螺纹连接
3、结构特征：锥面密封；浮动阀瓣
4、阀门检验和试验：GB/T 13927-1992
5、材料：碳钢按GB/T 12228-1989的规定
不锈钢GB/T 1220-1989的规定

多功能取样阀结构形式

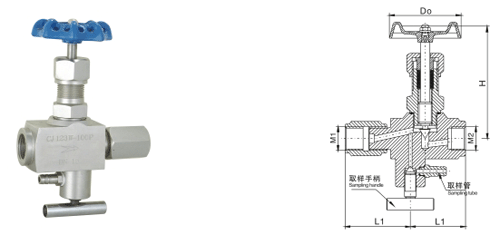

多功能取样阀(图1)

性能规范

单位：MPa

试验项目压力值
公称压力6.4
壳体试验9.6
密封试验7.0
气压试验3.8
适用温度≤180℃
适用介质水、蒸气、油品等

主要零件材料

型 号 阀体 接头 阀杆螺帽填料
CJ123-6420#20#2Cr1320#PTFE
CJ123-64PSS304SS304SS304SS304

主要外形尺寸

规 格M1M2L1L2HDo重量(kg)
DN6M20×1.5G1 /2544693631.0
