产品名称：	压力表三通阀	产品型号：	J19W
驱动方式：	手动	连接形式：	螺纹
结构形式：	浮动阀	密封结构：	锥面密封
压力范围：	PN160	公称通径：	DN6
常用材质：	不锈钢等	铭牌：	浦首品牌

压力表三通阀,J19W-160高密封取样阀1、设计制造

GB/T 12224-1989

JB/T 7747-1995

2、连接形式:

内螺纹连接;

3、结构特征:

锥面密封; 浮动阀门

4、阀门检验和试验:

GB/T 13927-1992

5、材料

碳钢按 GB/T 12228-1989的规定

不锈刚 GB/T 1220-1989的规定

二、 压力表三通阀,J19W-160高密封取样阀性能规范 公称压力:16Mpa适用温度:≤180℃适用介质:水、蒸气、油品等三、压力表三通阀,J19W-160高密封取样阀 主要零件材料

型号	阀体	接头	阀杆	螺帽	填料
J19H-160	20＃	20＃	2Cｒ13	20＃	PTFE
J19W-160P	SS304	SS304	SS304	SS304

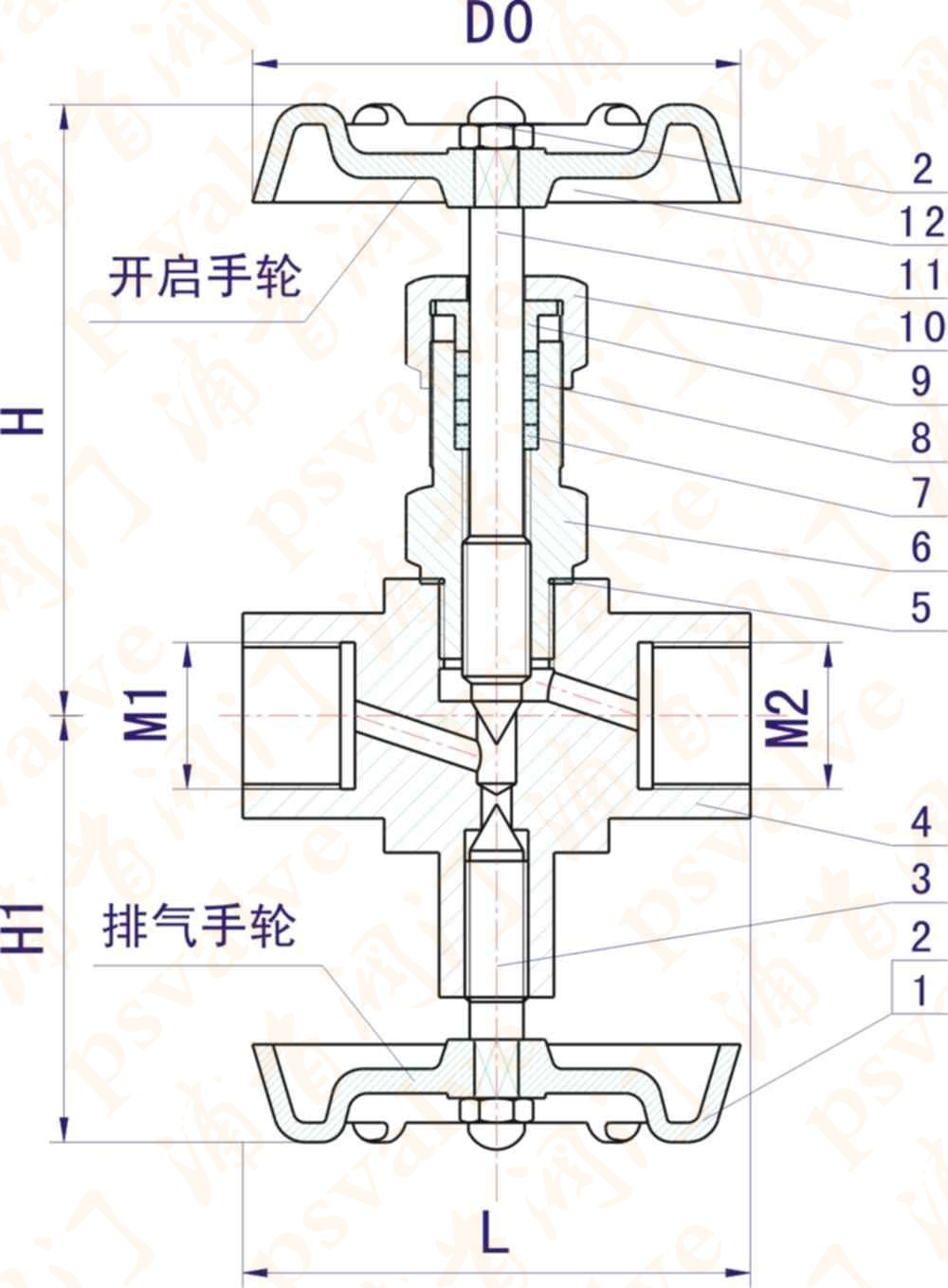

四、 压力表三通阀,J19W-160高密封取样阀主要外形尺寸

规格	M1	M2	L	H1	H	Dо	重量(KG)
DN6	G1/2	M20х1.5	70	68	93	63	0.85
