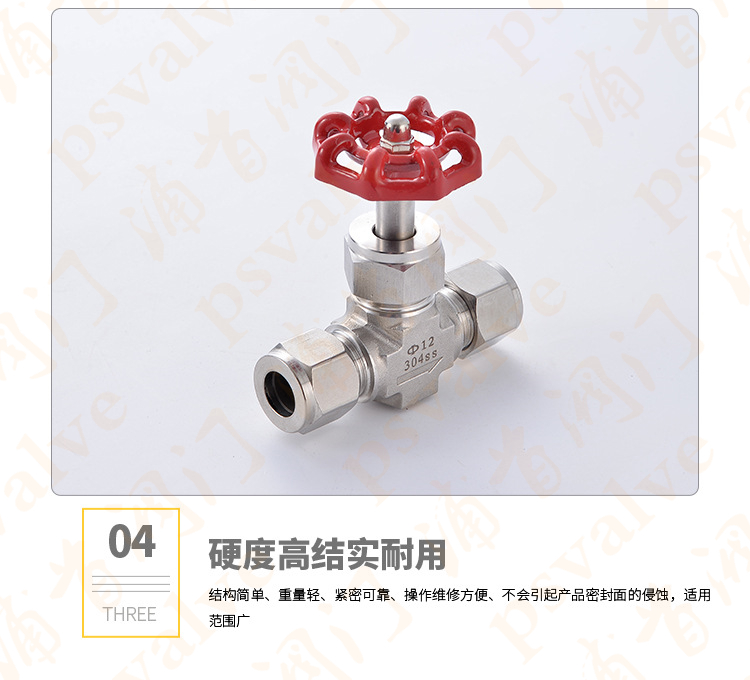

卡套针型阀,J91W卡套针型阀具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。

公称压力：0.6Mpa﹑32Mpa适用温度：≤200℃≤425℃
适用介质：油﹑水﹑气等非腐蚀性或有腐蚀性介质。

制造标准：GB/T12224-2005 JB/T7747-1995

卡套针型阀,J91W卡套针型阀工作原理：　　

在卡套螺母拧紧一又四分之一转的过程中，接头内部依次完成下面设计好的动作。　　

1．通过螺纹机械式推进，卡套螺母向前运动推动后卡套向前，同时后卡套推动前卡套向前运动。　　

2．接头本体的尖端向内挤压前卡套。　　

3．前卡套消除它的内径与管子外径间的公差。　　

4．随着后卡套的推进，前卡套向前向内动作，后端抬起，与接头本体斜面形成密封。　　

5．随着管子更大的变形和本体斜面与前卡套接触面的增大，更大的阻力迫使后卡套向内动作，从而在管子上形成第二道牢固的支撑。　　

6．在卡套螺母拧紧一又四分之一转，它前进了1/16inch（1.52mm），接头完成了密封，抱紧管子的作用。

卡套针型阀,J91W卡套针型阀性能规范及工况

卡套针型阀,J91W卡套针型阀零部件材料

卡套针型阀,J91W卡套针型阀连接尺寸

卡套针型阀,J91W卡套针型阀安装步骤：　　

第一步：将管子插入接头，确保管子端部达到接头底部，并用手指拧紧卡套螺母。

第二步：在卡套螺母的6点位置做一标记。

第三步： 用扳手固定接头本体，旋转卡套螺母一又四分之一转，这时所做标记旋转540度，至9点钟位置。
