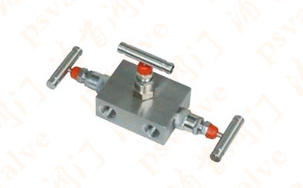

产品名称：	内螺纹三阀组	产品型号：	SS-M2F8(2)
驱动方式：	手动	连接形式：	螺纹
结构形式：	三阀组	密封结构：	锥面密封
压力范围：	20Mpa-32Mpa	公称通径：	1/2”
常用材质：	碳钢,不锈钢等	铭牌：	浦首品牌

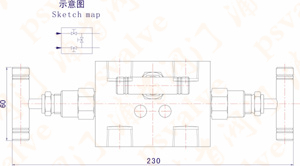

设计制造标准Design Manafacfure According:ASME B16.34-2004GB/T 12224-2005JB/T 8473-1996连接形式Mode of connection:内螺纹连接 Female thread type结构特征Structure character:锥面密封Conical Sealing阀门检验和试验Test Standard:API 598-1996GB/T 13927-1992材料Material:碳钢Carbon steel:ASTM A105/A105MGB/T 12228-1989不锈钢Stainless steel:ASTM A276/ASTM A314GB/T 1220-1992适用介质Applicable Medium:油Oil,水Water,气体Air适用温度Applicable temperature:-70-240℃ -20-440℃内螺纹三阀组,SS-M2F8(2)内螺纹三阀组尺寸图

序号NO.	公称压力Norminalpressure	公称通径DN	进口INLET	出口OUTLET	阀体材料Valve bodyMaterial
1	20Mpa	6	G1/2”F	G1/2”F	20#
2	20Mpa	6	ZG1/2”F	ZG1/2”F	SS304
3	32Mpa	6	NPT1/2”F	NPT1/2”F	20#
4	32Mpa	6	R1/2”F	R1/2”F	1Cr18Ni9Ti

Please contact with us for other details.其他详细方面请与我们联系.
