产品名称：	安全溢流阀	产品型号：	AY42H、YA802Y
驱动方式：	自动	连接形式：	螺纹,法兰
结构形式：	弹簧式	密封结构：	硬密封
压力范围：	16.0MPa-60.0MPa	公称通径：	DN15-40
常用材质：	WCB,锻钢,不锈钢	铭牌：	浦首品牌

安全溢流阀在系统中起安全保护作用在设备或管路上作为超压保护装置。当系统压力超过规定值时，安全阀顶开，将系统中的一部分气体排入大气，使系统压力不超过允许值，从而保证系统不因压力过高而发生事故。

AY42H、YA802Y安全溢流阀性能规范

型号	公称压力	开启压力分级	工作温度（℃）	适用介质
AY42H-160 、YA802Y-160	16.0	6.3～16.0	200	水、油品等
AY42H-250 、YA802Y-250	25.0	10.0～25.0
AY42H-400、YA802Y-400、YA802Y-600	40.0-60.0	20.0～60.0

主要外形尺寸

型号	公称通径	尺寸
		D	D1	K	M	Z-?d	b	L	L1	Rc	≈H
AY42H-160 AY42H-250 AY42H-400	15	135	95	25	M48×2	4-22	25	65	140	1/2"	329
	25	165	115	30	M52×2	6-26	28	80	150	1"	447
	25	200	145	38	M80×3	6-29	40	90	180	11/2"	485
	32	225	170	42	M100×3	6-33	50	100	200	21/2"	570

主要外形尺寸

型号	公称通径	尺寸
		Rc	ZG	L	L1	≈H
YA802Y-600	15	1/2"	1/2"	52	90	250
	25	1"	1"	52	113	275
	40	11/2"	11/2"	52	157	336

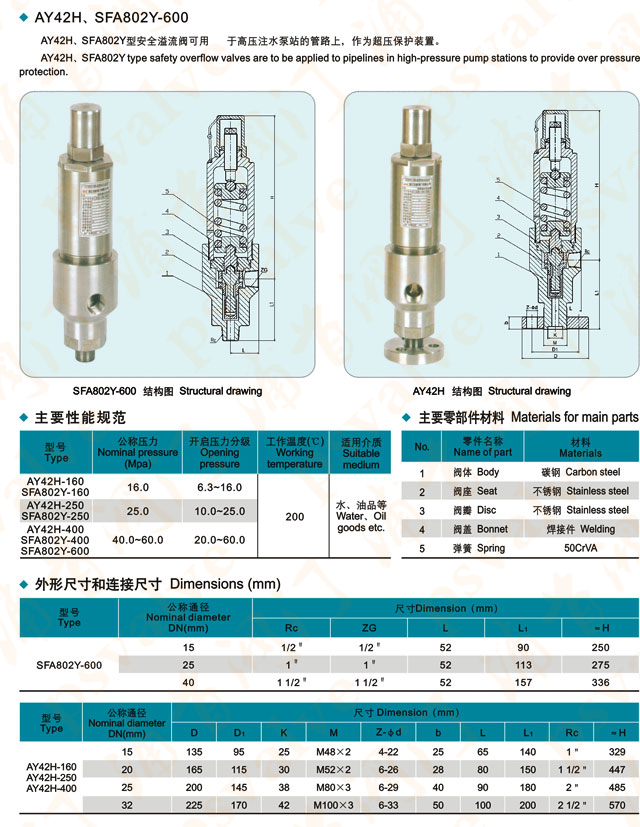

安全溢流阀,高压安全溢流阀参数尺寸图:
