产品详情

产品名称：真空负压安全阀

产品型号：YFA72W
产品口径：DN15-250
产品压力：1.6MPa
产品材质：WCB,不锈钢等
真空负压安全阀,YFA72W真空负压安全阀适用于温度≤200℃的负压系统,当容器内负压超过允许值时,该阀自动开启，吸入空气；当容器内负压达到允许值时,该阀自动关闭,从而保护设备及系统。安装在正常非负压...
产品名称：真空负压安全阀产品型号：YFA72W
驱动方式：自动连接形式：法兰
结构形式：弹簧密封结构：硬密封
压力范围：1.6MPa公称通径：DN15-250
常用材质：WCB,不锈钢等铭牌：浦首品牌

真空负压安全阀,YFA72W真空负压安全阀适用于温度≤200℃的负压系统,当容器内负压超过允许值时,该阀自动开启，吸入空气；当容器内负压达到允许值时,该阀自动关闭,从而保护设备及系统。安装在正常非负压系统,当容器和系统的放散阀未打开,产生负压时,此阀自动开启。

真空负压安全阀性能规范

工作温度 Working temperature≤200℃
适用介质 Suitable mediumTFA72W-10P适用于硝酸类介质 Nitric acid etc.medium
TFA72W-10R适用于醋酸类介质 Acetic acid etc.medium

零件材料

NO.零件名称 Name of partTFA72W-P 材料 MaterialsTFA72W-R 材料 Materials
1阀体　BodyZG1Cr18Ni9TiZG1Cr18Ni12Mo2Ti
2阀座 Nozzle1Cr18Ni9TiZG1Cr18Ni12Mo2Ti
3调节阀　Adjusting ring1Cr18Ni9Ti1Cr18Ni12Mo2Ti
4阀盖 BonnetZG1Cr18Ni9Ti1Cr18Ni9Ti
5阀杆　Stem1Cr18Ni9Ti1Cr18Ni12Mo2Ti
6弹簧 Spring50CrVA50CrVA 包覆氟塑料　Coated Teflon

主要外形尺寸

公称通径DN(mm)
Nominal diameter		尺寸Dimension(mm)
DD1D2Z-Фdbf1H
159565454-14142110
2010575554-14162130
2511585654-14162150
32140100784-18182180
40150110854-18183200
501651251004-18203221
802001601354-18223245
1002201801558-18223253
1252502101858-18243280
1502852402108-23243329
2003402952658-23263377
25039535032012-23283440

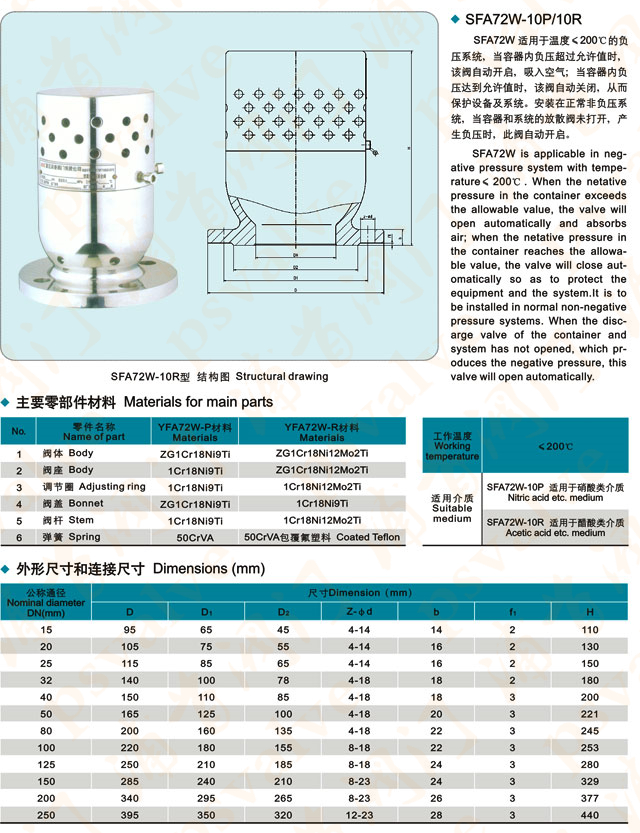

真空负压安全阀,YFA72W真空负压安全阀参数尺寸图:

真空负压安全阀(图1)
