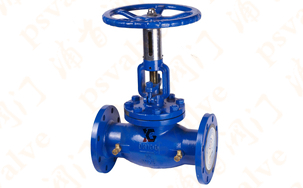

产品名称：	手动调节阀	产品型号：	TJ40H
驱动方式：	手动	连接形式：	法兰,螺纹
结构形式：	调节型	密封结构：	硬密封
压力范围：	1.6MPa-2.5MPa	公称通径：	DN15-600
常用材质：	铸铁,铸钢,不锈钢等	铭牌：	浦首品牌

手动调节阀,手动流量调节阀由阀体、阀座、阀瓣、阀杆、阀盖等零件组成。它安装在油、水等管路上,通过转动圆筒形阀瓣来改变阀瓣与阀座所形成的窗口面积的大小,从而实现调节流量的目的。手动调节阀手轮下面一点有阀门开度指示,根据阀门开度指示知道阀门的开量大小。适合介质温度：170℃≤425℃。

手动调节阀是一种特殊的阀门,具有良好的流量特性，能够合理分配流量，实现流量定量，可以有效的解决供热(空调)系统中存在的室温冷热不均问题。由于该阀上设有开始度指示，开度锁定装置及用于流量测定的测压小阀，所以只要在各支路及用户入口装上适当规格的平衡阀，并用专用智能仪表进行一次性调试后锁定，将系统的总水量控制在合理范围内，从而客服了”大流量 小温差“的不合理现象。该产品是供热系统中理想产品，欢迎选购。

手动流量调节阀性能参数

型号	PN	工作压力/MPa	适用温度/℃	适用介质	传动方式
T40H-10	10	1.0	-29~350	水、蒸汽	手动、齿轮传动、电动
T40H-16	16	1.6
T40H-25	25	2.5

零部件材料

型号	材料
	阀体、阀盖、填料压盖、手轮	阀杆、阀瓣密封圈	指示盘、阀杆螺母、螺母套
T40H-10	灰铸铁、（铸钢）	不锈钢	黄铜
T40H-16
T40H-25

手动流量调节阀主要外形尺寸

DN	L	H	H1	D0
15	130	150	160	80
20	150	160	170	180
25	160	182	197	80
32	180	192	207	90
40	200	250	270	100
50	230	264	284	120
65	290	380	410	200
80	310	413	448	200
100	350	446	506	240
125	400	540	595	240
150	480	623	688	360
200	495	687	762	400
250	622	782	867	500
300	698	914	1009	500
350	787	968	1073	680
400	914	1037	1152	680
500	978	1440	1440	—
600	1295	1790	1790	—

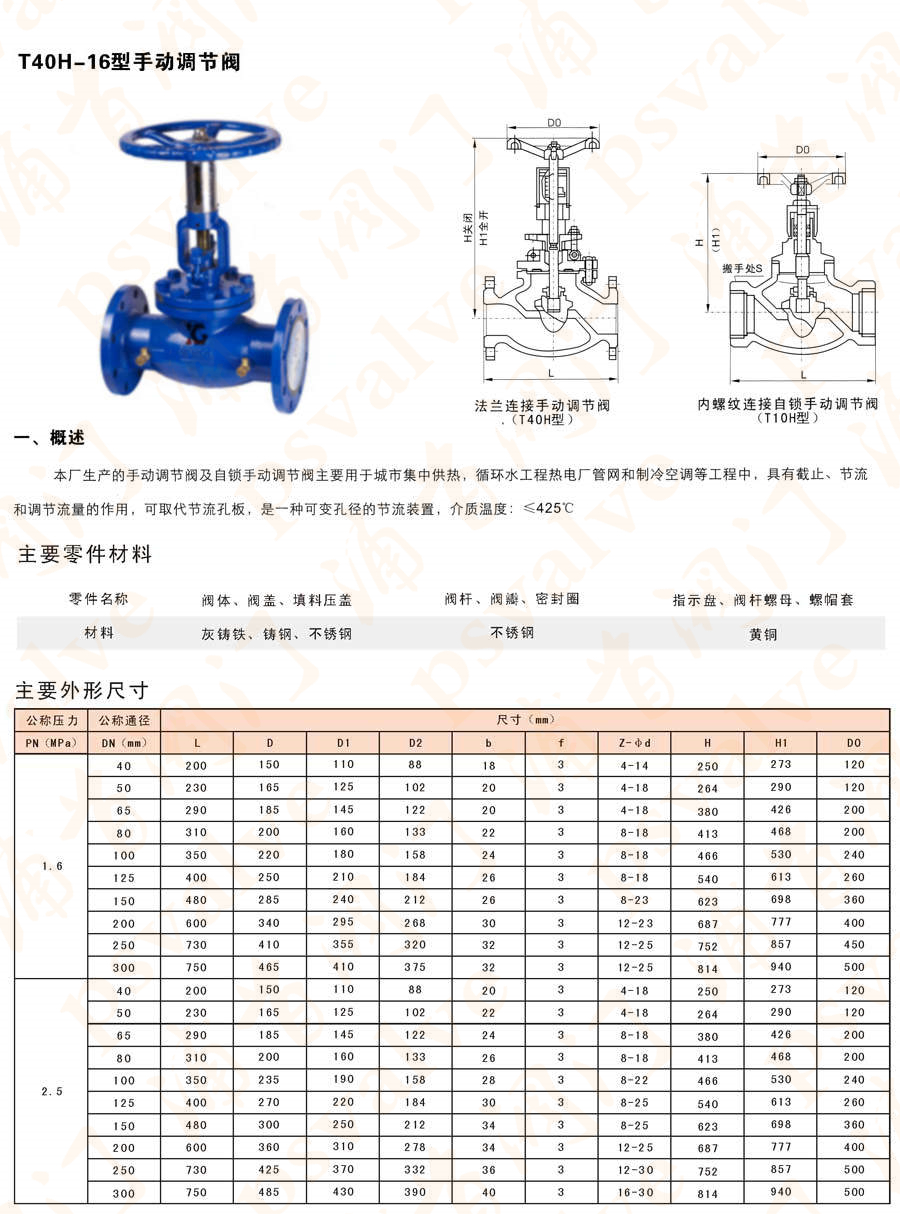

手动调节阀,手动流量调节阀参数尺寸图:
