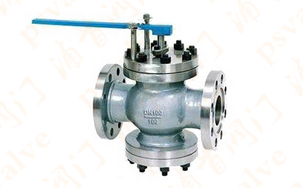

手动回转式调节阀,T40H手动回转式调节阀介质在水管道上,一般装在低、次中压、中压锅炉给水或高加疏水管道上面,锅炉给水管上面安装的是给水调节阀,供调节给水流量,以此来满足锅炉和负荷运行的需要。可配用电动执行装置,实行远程自动化操作。

订货提供参数：通径（DN）,公称压力（Mpa），温度（℃）

手动回转式调节阀工作原理和结构说明　　
【1】主要由阀体、阀杆、阀座、阀盖、阀瓣和指示板等部件组成。

【2】阀门的流量调节供圆筒形的阀瓣和阀座的相对回转以改变阀瓣上窗口面积来实现。

【3】阀门的开关范围。由阀门上方的开度指示板指示，所指示的开关范围是与阀门的开关范围一致。

【4】回转式手动调节阀是通过远距离控制器来操纵，回转角度为60℃。

手动回转式调节阀存放安装使用注意事项　
【1】回转式手动调节阀应存放在空气干燥的室内，通路两端必须堵塞。不允许堆置存放。

【2】调节阀如果长期存放应要定期检查，清除污垢，在各运动部件及加工面上应涂上防锈油漆，防止生锈。

【3】回转式手动调节阀应安装在水平管道上，必须垂直安装。阀杆向上。
【4】回转式手动调节阀必须按图示箭头所指介质流向进行安装。

手动回转式调节阀主要零件材料：

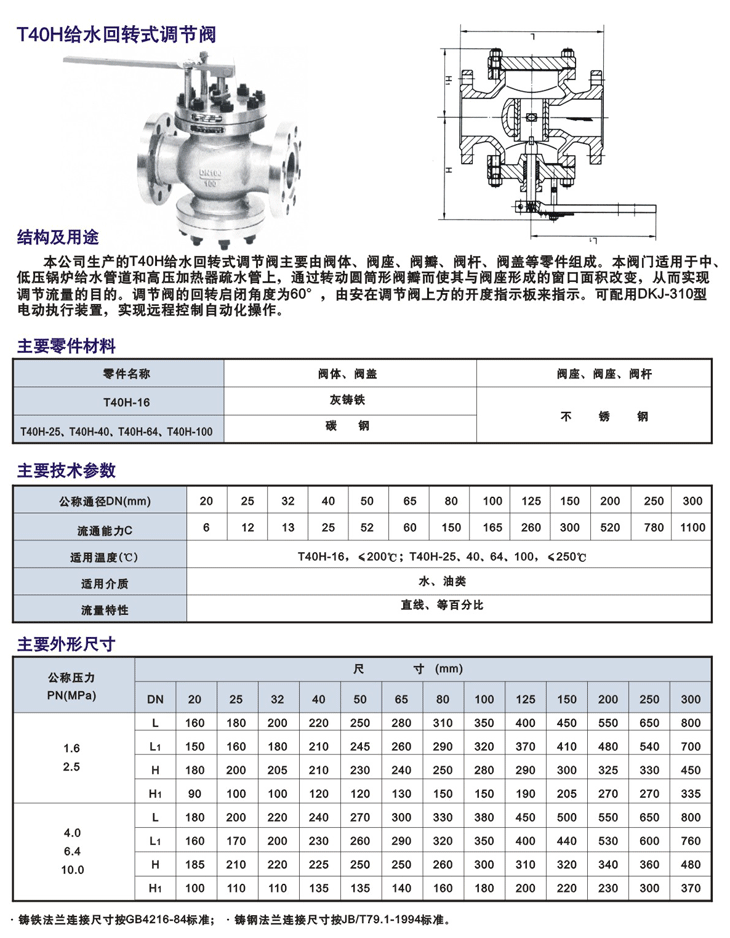

手动回转式调节阀,T40H手动回转式调节阀参数尺寸图：
