产品名称：电动三通调节阀

产品型号：ZAZQ,ZAZX
产品口径：DN25-300
产品压力：1.6MPa-6.4MPa
产品材质：铸钢,不锈钢等

电动三通调节阀_电动(合流,分流)三通调节阀是由361OL系列电子式电动执行机构与三通阀调节机构组成，电动执行机构内有伺服系统，无须另配伺服放大器，有输入讯号及电源即可控制运转，连线简单.调节机构有合...

产品名称：	电动三通调节阀	产品型号：	ZAZQ,ZAZX
驱动方式：	电动,气动	连接形式：	法兰
结构形式：	三通式	密封结构：	密封垫
压力范围：	1.6MPa-6.4MPa	公称通径：	DN25-300
常用材质：	铸钢,不锈钢等	铭牌：	浦首品牌

电动三通调节阀_电动(合流,分流)三通调节阀是由361OL系列电子式电动执行机构与三通阀调节机构组成，电动执行机构内有伺服系统，无须另配伺服放大器，有输入讯号及电源即可控制运转，连线简单.调节机构有合流和分流两种作用方式，在某些场合可以替代两个二通阀和一个三通接管而得到广泛应用，常用与热交换器的两相调节及简单的配比调节。

ZAZQ,ZAZX电动三通调节阀_电动(合流,分流)三通调节阀主要技术参数

调节机构主要技术参数
公称通径DN(mm)	合流	25	32	40	50	65	80	100	125	150	200	250	300
	分流						80	100	125	150	200	250	300
阀座直径(mm)		26	32	40	50	66	80	100	125	150	200	250	300
额定流量系数Kv	合流	8.5	13	21	34	53	85	135	210	340	535	800	1260
	分流						85	135	210	340	535	800	1260
公称压力PN（MPa)		4.06.4
行程MM		16254060100
配用执行机构型号		361LSA-20		361LSB-30		361LSB-50			361LSC-65			361LSC-99
		361LXA-20		361LXB-30		361LXB-50
流量特性		直线
可调比		30：1
法兰尺寸、型式		按JB/T79.2-94凹式
阀体材质		ZG270-500；ZG1Cr18Ni9Ti

3610型直行程电子式执行机构主要技术参数
型号	额定输出力N	速度mm/s	电源：AC220V+10% -15% 驱动电机：AC可逆电机控制信号：DC4-20MA DC1-5V （信号线用屏蔽线）上盖防护等级：相当IP55 隔爆标志：ExdIIBT4
361LSA-08	800	4.2
361LXA-08
361LSA-20	2000	2.1
361LXA-20
361LSA-30	3000	3.5
361LXA-30
361LSA-50	5000	1.7
361LXA-50
361RSC-60	6500	3.4
361RSC-99	10000	2.0

电动三通调节阀_电动(合流,分流)三通调节阀主要零部件

许用介质压力和工作温度的关系
材料牌号	公称压力MPA	介质工作温度℃
		<120	<200	<250	<300	<350	<400	<425	<450
		最大工作压力MPA
ZG270-500	4.0		4.0	3.7	3.3	3.0	2.8	2.3	1.8
ZG270-500	6.4		6.4	5.9	5.2	4.7	4.1	3.7	2.9
ZG1Cr18Ni9Ti	4.0					4.0	3.0	2.7	2.4
ZG1Cr18Ni9Ti	6.4					6.4	4.4	4.2	4.0

电动三通调节阀_电动(合流,分流)三通调节阀性能参数

性能指标
项目			指标值
基本误差%			±5.0
回差%			3.0
死区%			3.0
始终点偏差 %	电开	始点	±2.5
		终点
	电关	始点
		终点
额定行程偏差%			±2.5
泄漏量1/h			110-3阀的额定容量

允许差压
公称通径(mm)	25	32	40	50	65	80	100	125	150	200	250	300
允许差压（MPa)	3.20	2.20	2.20	1.41	1.38	0.94	0.61	0.51	0.36	0.20	0.19	0.13

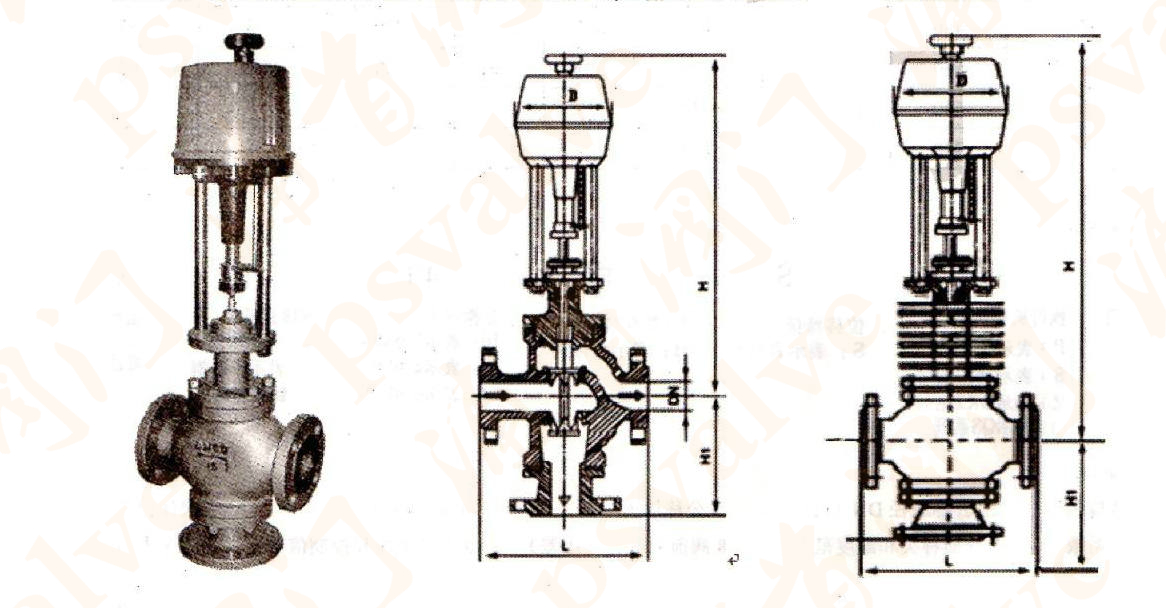

电动三通调节阀_电动(合流,分流)三通调节阀外形尺寸

公称通径	L		行程	D	H1		H
	L				H1		常温	中温
	PN（MPa)				PN（MPa)
	4	6.4			4	6.4
25	190	200	16	225	150	160	555	707
32	210	210	16		160	170	561	709
40	230	235	25		170	180	660	812
50	255	265	25		190	200	675	827
65	285	295	40	255	220	220	863	1027
80	310	320			230	240	868	1032
100	355	370			250	260	872	1036
125	425	440	60	255	300	300	905	1120
150	460	475			320	320	920	1135
200	560	570			380	380	950	1165
250	660	670	100	415	475	475	1203	1485
300	740	770	100	415	585	585	1265	1557

电动三通调节阀(图2)

订货须知

订货时请用户提供以下资料：
·调节阀名称、型号、用途
·公称通径(mm)、公称压力(MPa)、工作温度及范围
·阀前压力，阀后压力
·介质名称及状态，介质流量
·阀盖型式
·供电电压(220V或380V，默认为220V)
·输入信号：4-20mA，还是1-5V(默认4-20mA)
·阀体、阀内件材质要求
