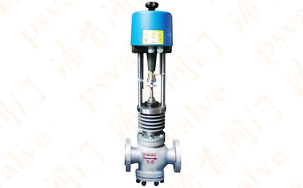

产品名称：电动双座调节阀

产品型号：ZDLN
产品口径：DN20-200
产品压力：1.6MPa-6.4MPa
产品材质：铸钢,不锈钢等

电动双座调节阀,ZDLN电子式电动双座调节阀是由3610L系列电子式电动执行机构和低流阻直通单座调节机构组成（单座式）。电动执行机构内有伺服系统，无需另配伺服放大器，有输入信号入电源即可控制运转，连线...

产品名称：	电动双座调节阀	产品型号：	ZDLN
驱动方式：	电动,气动	连接形式：	法兰
结构形式：	双座	密封结构：	密封垫
压力范围：	1.6MPa-6.4MPa	公称通径：	DN20-200
常用材质：	铸钢,不锈钢等	铭牌：	浦首品牌

电动双座调节阀,ZDLN电子式电动双座调节阀是由3610L系列电子式电动执行机构和低流阻直通单座调节机构组成（单座式）。电动执行机构内有伺服系统，无需另配伺服放大器，有输入信号入电源即可控制运转，连线简单。具有体积小.重量轻、流量大、调节精度高等特点。广泛应用于石油、化工、冶金、轻工等工业过程自动控制中。

电动双座调节阀,ZDLN电子式电动双座调节阀主要技术参数

调节机构主要技术参数
公称直径mm		20				25	40		50	65	80	100	150		200
阀座直径		10	12	15	20	25	32	40	50	65	80	100	125	150	200
额定流量系数KV	直线	1.8	2.8	4.4	4.9	11	17.6	27.5	44	69	110	176	275	440	690
	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
行程MM		16254060
流量特性		直线、等百分比
公称压力Mpa		0.6、1.6、4.0、6.4
工作温度(℃)		-20～200℃，-40～200，-40～450
配电子式电动执行机构型号		361LSA-08		361LSA-20			361LSB-20			361LSB-50			361LSB-65
法兰尺寸、型式		PN6、16按JB78-59光滑式;PN40、6416按JB/79.2-94凹式
阀体材质		HT200、ZG270-500；ZG1Cr18Ni9Ti；ZG0Cr18Ni12MO2Ti
上阀盖型式		普通式（常温式）；热片式（中温型）
可调比		50：1

执行机构主要技术参数
型号	额定输出力N	速度mm/s	电源：AC220V50HZ±1% 输入信号：DC4-20MA DC1-5V （信号线用屏蔽线）输出开度信号：DC-20MA 上盖防护等级：相当IP55 隔爆标志：ExdIIBT4
361LSA-08	800	4.2
361LSA-20	2000	2.1
361LSA-30	3000	3.5
361LSA-50	5000	1.7
361LSA-65	6500	3.4

电动双座调节阀,ZDLN电子式电动双座调节阀主要零部件

主要零部件材料及适用温度介质
材料代号		C（WCB）	P（304）	R（316）
主要零件	阀体、阀盖	WCB（ZG230-450）	ZG1Cr18Ni9Ti（304）	ZG1Cr18Ni12Mo2Ti（316）
	阀芯、阀座	1Cr18Ni9Ti（304）或司钛莱合金堆焊	1Cr18Ni9Ti（304）或司钛莱合金堆焊	1Cr18Ni12Mo2Ti(316)或司钛莱合金堆焊
	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	填料	V型聚（F4）、柔性石墨、不锈钢波纹管
	垫片	增强聚（F4）、不锈钢垫片、金属石墨缠绕垫片
	推杆、衬套	2Cr13
适用工况	适用介质	水蒸汽油品类气液体	硝酸碱类腐蚀性气液体		醋酸类等腐蚀性气液体
	常温型	-30～+250F4：≤200℃	-40～+250F4：≤200℃		-40～+250℃F4：≤200℃
	高温型	-30～+450℃	-40～+500℃		-40～+500℃
	低温型		-40～-60℃、-60～-100℃

电动双座调节阀,ZDLN电子式电动双座调节阀性能参数

性能指标
项目		指标值（带定位器）
基本误差%		±5.0
回差%		2.0
死区%		3.0
始终点偏差%		±2.5
额定行程偏差%		±2.5
泄漏量1/h	单座式	10-4*阀的额定容量
	套筒式	10-3*阀的额定容量

允许压差
公称通径mm		20				25	40		50	65	80	100	150		200
阀座直径mm		10	12	15	20	25	32	40	50	65	80	100	125	150	200
允许压差MPA	单座式	6.4		4.5	2.5	3.2	3.2	2.15	1.4	1.37	0.94	0.6	0.52	0.35	0.2
	套筒式					6.4	3.7		2.4	2.9	1.5	0.8	3.1		3.1

电动双座调节阀,ZDLN电子式电动双座调节阀外形尺寸

公称通径	L				H1				H						H2	D	H3
	L				H1				常温				中温
	PN6	PN16	PN40	PN64	PN6	PN16	PN40	PN64	PN6	PN16	PN40	PN64	PN40	PN64
20	187	194	194	206	45	52.5	52.5	62.5	539	546.5	546.5	556.5	696.5	706.5	205	225	100
25	184	197	197	210	50	57.5	57.5	67.5	556	563.5	563.5	573.5	713.5	723.5	260	225	130
40	222	235	235	251	65	72.5	72.5	82.5	713	720.5	720.5	730.5	890.5	900.5	260	225	158
50	254	267	267	286	70	80	80	87.5	721	731	731	738.5	901	908.5	260	225	163
65	276	292	292	311	80	90	90	100	835	845	845	855	1025	1035	370	310	194
80	298	317	337	337	92.5	97.5	97.5	105	859.5	864.5	864.5	872	1044.5	1052	370	310	203
100	352	368	368	394	102.5	107.5	115	125	877.5	882.5	890	900	1070	1080	370	310	212
150	480	500	500	520	130	140	150	170	1179	1189	1199	1219	1427	1147	370	310	250
200	620	650	650	650	157.5	167.5	187.5	202.5	1230.5	1240.5	1260.5	1275.5	1260.5	1260.5	370	310	317

订货须知

订货时请用户提供以下资料：
·调节阀名称、型号、用途
·公称通径(mm)、公称压力(MPa)、工作温度及范围
·阀前压力，阀后压力
·介质名称及状态，介质流量
·阀盖型式
·供电电压(220V或380V，默认为220V)
·输入信号：4-20mA，还是1-5V(默认4-20mA)
·阀体、阀内件材质要求
