产品名称：	电子式套筒调节阀	产品型号：	ZDLM,ZDLP,ZAZP,ZDLPG
驱动方式：	电动	连接形式：	法兰
结构形式：	套筒式	密封结构：	密封垫
压力范围：	1.6MPa-6.4MPa	公称通径：	DN25-300
常用材质：	铸钢,不锈钢等	铭牌：	浦首品牌

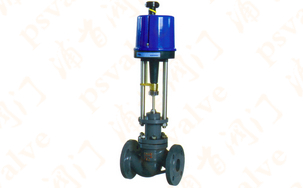

电子式套筒调节阀,ZDLM型电子式电动套筒调节阀是由361OL型电子式电动执行机构和套筒调节机构组成。电动执行机构内有伺服系统，无须另配伺服放大器，有输入讯号及电源即可控制运转，连线简单。调节机构采用平衡式阀塞结构，具有阀塞稳定性好，不易产生震动，噪音低，对温度敏感性小，允许使用压差较大等优点。适用于流量大，泄漏量要求不严格的场合。

电子式套筒调节阀,ZDLM型电子式电动套筒调节阀主要技术参数

套筒调节机构主要技术参数
公称通径DN(mm)			25	40	50	65	80	100	150	200	250	300
额定流量系数(Kv）			10	25	40	63	100	155	370	580	900	1300
公称压力Mpa			1.6、6.4
行程MM			16.0		25.0		40.0		60.0		100.0
动作速度mm/s			4.2、2.1	2.1	3.5	3.5	1.7	3.4	1.7	3.4	3.4	2.0
配电动执行机构型号			361LSA-20	361LSB-30		361LSB-50			361LSC-65		361LSC-99
流量特性			直线；等百分比
介质温度℃			-20～+200（常温）；-40～+450（中温）；-250~-60(低温）
法兰尺寸			铸铁法兰按JB78-59;铸钢法兰按JB79-59
法兰型式			按BJ77-59;铸铁法兰按光滑式，铸钢法兰按凹式
阀 体 材 质	公 称 压 力 Mpa	1.6	常温：-20～+200℃HT200
		6.4	常温：-20～+200℃ZG270-500ZG1Cr18Ni9Ti
			中温：-40～450℃ZG270-500ZG1Cr18Ni9Ti
			低温：-250~-60℃ZG1Cr18Ni9Ti

电子式套筒调节阀,ZDLM型电子式电动套筒调节阀执行机构主要技术参数
型号	额定输出力N	速度mm/s	电源：AC220V50HZ 输入信号：DC4-20MA DC1-5V 输出开度信号：DC-20MA 上盖防护等级：相当IP55 隔爆标志：ExdIIBT4
361LSA-08	800	4.2
361LSA-20	2000	2.1
361LSA-30	3000	3.5
361LSA-50	5000	1.7
361LSA-60	6500	2.8
361LXA-08	800	4.2
361LXA-20	2000	2.1

电子式套筒调节阀,ZDLM型电子式电动套筒调节阀主要零部件

主要零件材料及推荐温度范围
材料牌号	公称压力MPA	介质工作温度℃
		<120	<200	<250	<300	<350	<400	<425	<450
		最大工作压力MPA
HT200	1.6	1.6	1.5
ZG270-500	6.4		6.4	5.9	5.2	4.7	4.1	3.7	2.9
ZG1Cr18Ni9Ti	6.4					6.4	4.4	4.2	4.0

电子式套筒调节阀,ZDLM型电子式电动套筒调节阀性能参数

性能指标
项目			规定值
基本误差%			±5.0
回差%			3.0
死区%			3.0
始 终 点 偏 差 %	电开	始点	±2.5
		终点	±5.0
	电关	始点	±5.0
		终点	±2.5
额定行程偏差%			±2.5
泄漏量1/h			5*10-3*阀的额定容量

允许差压
公称通径(mm)	25	40	50	65	80	100	150	200	250	300
允许差压（MPa)	<公称压力								2.6	3.2

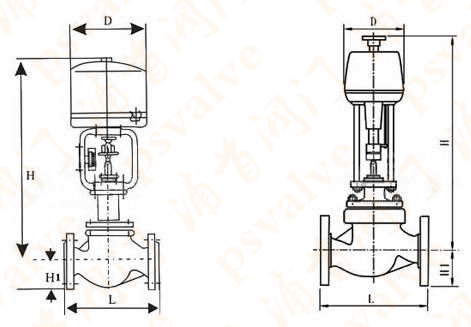

电子式套筒调节阀,ZDLM型电子式电动套筒调节阀外形尺寸

ZDLM型电动常、中温套筒调节阀外形尺寸表
公称通径PN	L		H1	Hmm		D
	PNMPA			常温	中温
	1.6	6.4
25	185	200	110	669	822	225
40	220	235	125	838	991	255
50	250	265	131	850	1003
65	275	295	171	967	1126
80	300	320	189	984	1152
100	380	400	208	1026	1193
150	530	550	275	1360	1587	310
200	640	670	320	1440	1667
250	780	810	390	1649	1884
300	880	950	450	1760	1999

ZDLM型电动低温套筒调节阀外形尺寸表
公称通径PN	D	DN	H1	100℃		200℃		250℃
				H2	H	H2	H	H2	H
25	225	290	110	500	1120	700	1320	900	1523
40	255	330	119		1317		517		1717
50		360	131		1329		1529		1729
65		405	171	600	1460	800	1660	1000	1860
80		430	189		1478		1678		1878
100		520	208		1497		1697		1897
150	310	695	275	700	1855	900	2055	1100	2255
200		840	320		1900		2100		2300
250			390	800		1000		1200
300			450

订货须知

订货时请用户提供以下资料：
·调节阀名称、型号、用途
·公称通径(mm)、公称压力(MPa)、工作温度及范围
·阀前压力，阀后压力
·介质名称及状态，介质流量
·阀盖型式
·供电电压(220V或380V，默认为220V)
·输入信号：4-20mA，还是1-5V(默认4-20mA)
·阀体、阀内件材质要求
