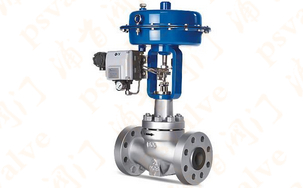

产品名称：气动薄膜调节阀

产品型号：ZMA,ZXN,ZXP,ZXM,ZMXAN,ZMAN,ZMAGF,ZMX(A、B)Q（X）
产品口径：DN20-300
产品压力：1.6MPa-6.4MPa
产品材质：铸钢,不锈钢等

气动调节阀ZMA/BP型气动薄膜单座调节阀单座柱塞形阀芯。阀芯采用顶底导向，适用于对外泄漏量要求严格、阀前后压差低及有一定粘度和合纤维状介质的场合。尤其是小口径单座调节阀，法兰可制成管螺纹直接与管道连...

产品名称：	气动薄膜调节阀	产品型号：	ZMA,ZXN,ZXP,ZXM,ZMXAN,ZMAN,ZMAGF,ZMX(A、B)Q（X）
驱动方式：	气动	连接形式：	法兰
结构形式：	薄膜单座式,双座式,套筒式	密封结构：	密封垫
压力范围：	1.6MPa-6.4MPa	公称通径：	DN20-300
常用材质：	铸钢,不锈钢等	铭牌：	浦首品牌

气动调节阀ZMA/BP型气动薄膜单座调节阀单座柱塞形阀芯。阀芯采用顶底导向，适用于对外泄漏量要求严格、阀前后压差低及有一定粘度和合纤维状介质的场合。尤其是小口径单座调节阀，法兰可制成管螺纹直接与管道连接；

ZMA/BN型气动薄膜双座调节阀,阀体内有两阀座流体通过阀芯的上下密封面流出，不平衡力很少，是一种平衡式结构，允许使用压差较大。适用于压差大、流量大、泄漏量要求不严格的场合。（低温型采用长颈型上阀盖，中温采用带散热片型上阀盖）.

ZMA/BM型气动薄膜套筒调节阀，采用平衡式阀塞结构，阀塞的稳定性好，不易产生震动，噪音低，对温度敏感性小；允许使用的压差较大。适用于流量大，差压大，泄漏量要求不严格的场合。低温型采用长颈式上阀盖，以保护填料处在较高温度，控制低温气体，液体。套筒调节阀切断阀采用了软密封或硬密封结构，特别使用于既要求调节双要求切断的场合。

气动调节阀,气动薄膜调节阀主要技术参数

调节机构主要技术参数
公称通径DN(mm)		G3/4						20				25	32	40	50	65	80	100	125	150	200	250	300
阀座直径DN		3	4	5	6	7	8	10	12	15	20	26	32	40	50	65	80	100	125	150	200	250	300
额定流量系数（Kv)	ZMA/BP	0.08	0.12	0.2	0.32	0.5	0.8	1.2	2	3.2	5	8	12	20	32	50	80	120	200	280	450	700	1000
额定流量系数（Kv)	ZMA/BN											10	16	25	40	63	100	160	250	400	630	1000	1600
公称压力MPA		1.6 4.0 6.4（低温型） 1.6 4.0 6.4（常温型） 4.0 6.4（中温型）
行程MM		10										16		25		40			60			100
流量特性		直线						直线、等百分比
介质温度℃		-250～-60（低温型);-20~200(常温型）；-40~450中温型）
法兰尺寸		铸铁法兰尺寸按JB78-59,铸钢法兰尺寸按JB79-59
法兰型式		法兰密封面型式按JB77-59,其中铸铁法兰按光滑式，铸钢法兰按凹式
阀体材质	MAP	低温型ZG1CR18Ni9Ti
	1.6	常温型	HT200
	4.0,6.4	常、中温型	ZG270-500;ZG1CR18Ni9Ti,
阀芯材质		1CR18Ni9Ti,
上阀盖型式		长颈式（低温型）普通式（常温型）；热片式（中温型）
可调比		30：1

执行机构主要技术参数
型号	ZMA/B-1	ZMA/B-2	ZMA/B-3	ZMA/B-4	ZMA/B-5	ZMA/B-6
有效面积CM2	200	280	400	630	1000	1600
行程MM	10	16	25	40	60	100
弹簧范围MPA	0.02~0.10;0.04~0.20;;0.02~0.60;0.06~0.10;0.08~0.24

主要零部件

气动薄膜调节阀,气动调节阀主要零件材料及推荐使用温度范围
零件名称	零件材料	温度范围
阀体上下阀盖	HT200	-20～+200
	ZG270-500	-40～+450
	ZG1CR18Ni9Ti	-250～+550
阀芯、阀座、阀杆	1CR18Ni9	-250～+550
上下膜盖	A3钢板
支架、顶盘	HT200
压缩弹簧	60Si2Mn
波纹薄膜	5806胶夹480D尼龙网眼布
填料	F4	-40～+200
	碳纤维	-120～+350
	柔性石墨	-200～+600

许用介质压力和工作温度关系
阀体材料	公称压力 MPA	介质工作温度℃
		<120	<200	<250	<300	<350	<400	<425	<450
		最大工作压力MPA
HT200	1.6	1.6	1.5
ZG250-500	4		4	3.7	3.3	3	2.8	2.3	1.8
ZG250-500	6.4		6.4	5.9	5.2	4.7	4.1	3.7	2.9
ZG1Cr18Ni9Ti	4					4	3	2.7	2.4
ZG1Cr18Ni9Ti	6.4					6.4	4.4	4.2	4

气动薄膜调节阀,气动调节阀性能参数

主要技术性能指标
项目		指标值
项目		低温型	中常温型
基本误差%	不带定位器	±6	±5.0
基本误差%	带定位器	±1.5	±1.0
回差%	不带定位器	5	3.0
回差%	带定位器	1.5	1.0
死区%	不带定位器	4	3.0
死区%	带定位器	0.6	0.4
额定行程偏差%		±2.5

项目				指标值
				低温型	中常温型
始终点偏差 %	气关	不带定位器	始点	±6	±5.0
			终点	±2.5	±2.5
		带定位器	始点	±1.5	±1.0
			终点	±1.5	±1.0
	气开	不带定位器	始点	±2.5	±2.5
			终点	±6	±5.0
		带定位器	始点	±1.5	±1.0
			终点	±1.5	±1.0
允计泄漏量1/h		单座式		110-4阀定额定容量
		单座式		110-3阀定额定容量

允许压差（单座调节阀）
气源压力 MPA	弹簧范围 MPA	公称通径
		G3/4"						20				25	32	40	50	65	80	100	125	150	200
		3	4	5	6	7	8	10	12	15	20
0.14	0.02~0.10	6.4						5.4	3.7	2.4	1.35	0.8	0.55	0.5	0.3	0.3	0.2	0.12	0.12	0.08	0.05
0.24	0.04~0.20								6.4	4.8	2.7	1.6	1.1	1	0.6	0.6	0.4	0.24	0.24	0.16	0.1
0.1	0.06~0.10									6.4	4.05	2.4	1.65	1.5	0.9	0.6	0.6	0.36	0.36	0.24	0.15
注：条件为阀杆在介质流出端、关闭时P2=0

气动薄膜调节阀,气动调节阀外形尺寸

外形尺寸
公称通径DN	阀座直径	D	L			单座式调节阀						双座式调节阀
			PN(MPa)			H					H1	H
			1.6	4	6.4	低温型			常温型	中温型		低温型			常温型	中温型	H1
			1.6	4	6.4	-250℃	-200℃	-100℃	常温型	中温型		-250℃	-200℃	-100℃	常温型	中温型	H1
G3/4	3	200			75	气关 1175	气关 1175	气关 975	气关 440	气关 517	30
	4				75						30
	5				75						30
	6				75						30
	7				75						30
	8				75	气开 1215	气开 1215	气开 1015	气开 480	气开 557	30
20	10	200		180	190	气关 1474	气关 1274	气关 1074	气关 580	气关 730	50
	12			180	190						50
	15			180	190		1316	1116	685	835	50
	20			180	190	气开 1511	气开 1311	气开 1111	气开 617	气开 767	50
25		280	185	190	200	1516	1385	1185	754	905	115	1515	1315	1115	685	835	120
32		280	200	210	210	1528	1415	1215	784	935	120	1521	1321	1121	690	840	120
40		325	220	230	235	1585	1828	1628	1056	1219	130	1607	1407	1207	785	925	140
50		325	250	255	265	1615	1840	1640	1076	1239	145	1609	1409	1209	795	935	145
65		410	275	285	295	2028	1842	1642	1085	1248	180	1941	1741	1541	1165	1220	190
80			300	310	320	2040	1996	1796	1286	1498	195	1957	1757	1557	1095	1260	210
100			350	355	370	2196	2006	1806	1306	1518	200	1978	1775	1578	1120	1280	220
125		495	410	425	440	2206	2036	1836	1381	1593	245	2234	2034	1834	1320	1535	270
150			450	460	475	2236			1854	2068	255	2229	2029	1829	1340	1555	280
200			550	560	570				1960	2176	275	2289	2089	1889	1425	1640	320
250		600	670	740	752						380				1956		440
300		600	770	803	819						435				2016		475

附件（根据要求配置）
定位器，空气过滤减压阀，手轮机构，限位开关，电磁阀，阀位传送器，继动器，保位阀，其它
订货须知
1.产品型号与名称
2.公称通径DN(mm)
3.公称压力
4.流量特性要求
5.阀体材质及阀内件材料
6.介质种类和温度范围
7.阀前后压力(压差)
8.密封形式
9.配套附件
