产品名称：气动单座调节阀

产品型号：ZJHP,ZJHM,ZJHPW,ZJHX,ZJHPF
产品口径：DN20-300
产品压力：1.6MPa-6.4MPa
产品材质：碳钢,不锈钢等

气动单座调节阀,ZJHP,ZJHM气动单座调节阀由气动多弹簧薄膜执行机构和低流阻直通单座调节机构组成。阀体为直通单座无底盖上导向结构，阀芯为柱塞型结构，与普通单座阀相比，具有体积小，重量轻，流量大等特...

产品名称：	气动单座调节阀	产品型号：	ZJHP,ZJHM,ZJHPW,ZJHX,ZJHPF
驱动方式：	气动	连接形式：	法兰
结构形式：	单座	密封结构：	密封垫,波纹管
压力范围：	1.6MPa-6.4MPa	公称通径：	DN20-300
常用材质：	碳钢,不锈钢等	铭牌：	浦首品牌

气动单座调节阀,ZJHP,ZJHM气动单座调节阀由气动多弹簧薄膜执行机构和低流阻直通单座调节机构组成。阀体为直通单座无底盖上导向结构，阀芯为柱塞型结构，与普通单座阀相比，具有体积小，重量轻，流量大等特点。适用与流量大，泄漏量要求严格的场合。气动单座调节阀,ZJHP,ZJHM气动单座调节阀主要技术参数

调节机构主要技术参数
公称通径(mm)			20				25	40		50	65	80	100	150		200
阀座直径(mm)			10	12	15	20	25	32	40	50	65	80	100	125	150	200
额定流量系数KV		直径	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
		等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
公称压力MPA			0.6，1.6；4.0；6.4
流量特性			直线、等百分比
介质温度℃			-20～200（常温);-40~450(中温）
法兰尺寸			铸铁法兰尺寸按JB78-59,铸钢法兰尺寸按JB79-59
法兰型式			法兰密封面型式按JB77-59,其中铸铁法兰按光滑式，铸钢法兰按凹式
阀体材质	PN	0.6,1.6	HT200
	MAP	4.0,6.4	ZG270-500;ZG1CR18Ni9Ti,ZG0CR18Ni12Mo2Ti
上阀盖型式			普通式（常温式）；热片式（中温式）
可调比			50：1

执行机构主要技术参数
型号	ZHA(B)-22	ZHA(B)-23	ZHA(B)-34	ZHA(B)-45
有效面积CM2	350	350	560	900
行程MM	16	25	40	60
弹簧范围MPA	0.02~0.10;0.04~0.20;0.08~~0.24;0.02~0.60;0.06~0.10

主要零部件

气动单座调节阀,ZJHP,ZJHM气动单座调节阀主要零件材料及推荐使用温度范围
零件名称	零件材料	温度范围
阀体	HT200	-20～+200
阀体	ZG270-500	-40～+400
上阀盖	ZG1CR18Ni9Ti	-250～+550
上阀盖	ZG0Cr18Ni12MO2Ti	-40～+600
阀芯、阀座、波纹管	1CR18Ni9	-250～+550
阀芯、阀座、波纹管	0Cr18Ni12MO2Ti	-250～+550
填料	F4	-40～+200
膜片	NBR夹增涤沦物
压缩弹簧	60Si12Mn
膜盖	A3

许用介质压力和工作温度关系
阀体材料	公称压力 MPA	介质工作温度℃
		<120	<200	<250	<300	<350	<400	<425	<435	<450
		最大工作压力MPA
HT200	0.6	0.6	0.55	0.5
HT200	1.6	1.6	1.5	1.4
ZG270-500	0.6		0.6	0.56	0.5	0.45	0.4	0.36	0.32	0.3
ZG1CR18Ni9Ti	1.6		1.6	1.4	1.25	1.1	1	0.9	0.8	0.75
ZG0Cr18Ni12MO2Ti	4		4	3.6	3.2	2.8	2.5	2.2	2	1.9
ZG0Cr18Ni12MO2Ti	6.4		6.4	5.6	5	4.5	4	3.6	3.2	3

气动单座调节阀,ZJHP,ZJHM气动单座调节阀性能参数

主要技术性能指标
项目		指标值
基本误差%	不带定位器	±5.0
	带定位器	±1.0
回差%	不带定位器	3.0
	带定位器	1.0
死区%	不带定位器	3.0
	带定位器	0.4
额定行程偏差%		±2.5

项目				指标值
始终点偏差 %	气关	不带定位器	始点	±5.0
			终点	±2.5
		带定位器	始点	±1.0
			终点	±1.0
	气开	不带定位器	始点	±2.5
			终点	±5.0
		带定位器	始点	±1.0
			终点	±1.0
允计泄漏量1/h		单座式		110-4阀定额定容量
		单座式		110-3阀定额定容量

允许压差
类别		单座式						套筒式
弹簧范围MPA		0.2～0.10				0.04-0.2		0.2～0.10				0.04-0.2
气源压力MPA		0.14		0.25		0.4		0.14		0.25		0.4
公称直径	阀座直径	气关	气开	气关	气开	气关	气开	气关	气开	气关	气开	气关	气开
20	10	6.4	4.46	6.4	6.4	6.4	6.4
	12	6.4	3.09	6.4	6.4	6.4	6.4
	15	5.94	1.98	6.4	5.94	6.4	6.4
	20	3.34	1.11	6.4	3.34	6.4	6.4
25	25	2.14	0.71	6.4	2.14	6.4	4.99	3	1.5	6.4	4.5	6.4	6.4
40	32	1.31	0.44	6.09	1.37	6.4	3.05	2.25	1.13	6.4	3.38	6.4	6.4
40	40	0.84	0.28	3.9	0.84	5.26	1.95	2.25	1.13	6.4	3.38	6.4	6.4
50	50	0.53	0.18	2.5	0.53	3.39	1.25	1.95	1.18	6.4	3.54	6.4	6.4
65	65	0.51	0.17	2.36	0.51	3.21	1.18	2.36	1.02	6.4	3.06	6.4	6.4
80	80	0.33	0.11	1.56	0.33	2.12	0.78	2.04	0.84	6.4	2.51	6.4	5.85
100	100	0.21	0.07	1	0.21	1.35	0.5	1.67		6.4		6.4
150	125	0.22	0.07	1.02	0.22	1.39	0.51	1.41	0.71	6.4	2.12	6.4	4.94
150	150	0.15	0.05	0.71	0.15	0.97	0.35	1.41	0.71	6.4	2.12	6.4	4.94
200	200	0.08	0.028	0.4	0.08	0.54	0.2	1.41	0.57	6.4	1.71	6.4	4

气动单座调节阀,ZJHP,ZJHM气动单座调节阀外形尺寸

外形尺寸
公称通径	D	L			H		H1
公称通径	D	PN6 PN16	PN40	PN64	常温	中温	PN6	PN16	PN40	PN64
20	285	187	194	206	640	790	45	52.5	52.5	62.5
25		184	197	210	640	790	50	57.5	57.5	67.5
40		222	235	251	730	895	65	72.5	72.5	82.5
50		254	267	286	740	910	70	80	80	87.5
65	360	276	292	311	885	1065	80	90	90	100
80		298	317	337	900	1085	92.5	97.5	97.5	105
100		352	368	394	945	1155	102.5	107.5	115	125
150	470	451	473	508	1245	1395	130	140	150	170
200	470	600	600	650	1560	1820	157.5	167.5	187.6	202.5

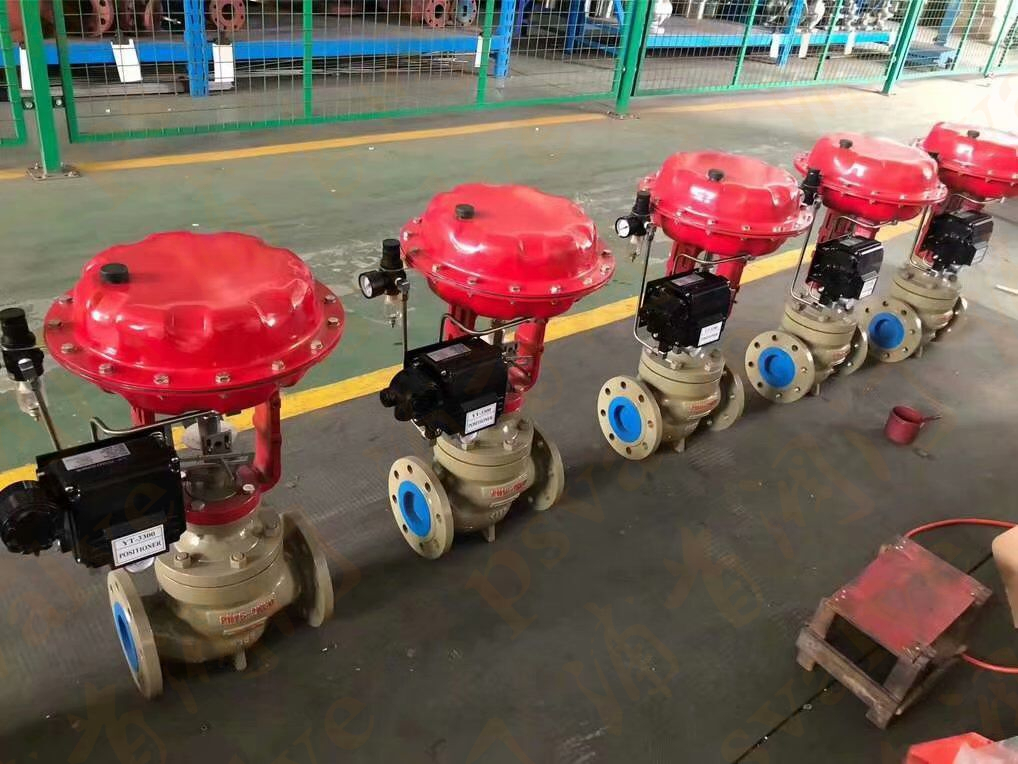

气动单座调节阀(图1)

◆ 阀体作用方式
气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)

◆ 附件
定位器（HEP型、YT1000型）、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

订货须知:
1.产品型号与名称
2.公称通径(DN)
3.公称压力(PN)
4.额定流量系数KV
5.阀体和阀内组件材料
6.固定流量特性
7.适用温度和介质
8.整机作用方式(电开、电关)及输入信号
9.是否带附件(操作器、伺服放大器等)
10.其他特殊要求
