产品名称：气动套筒调节阀

产品型号：ZJHM
产品口径：DN20-300
产品压力：1.6MPa-6.4MPa
产品材质：碳钢,不锈钢等

气动套筒调节阀,ZJHM气动套筒调节阀由气动多弹簧薄膜执行机构和低流阻套筒调节机构组成，与普通套筒阀相比，具有体积小1/3，重量轻1/3，流量大1/3的特点，具有结构紧凑,重量轻,动作灵敏,流体通道呈...

产品名称：	气动套筒调节阀	产品型号：	ZJHM
驱动方式：	气动	连接形式：	法兰
结构形式：	套筒	密封结构：	密封垫
压力范围：	1.6MPa-6.4MPa	公称通径：	DN20-300
常用材质：	碳钢,不锈钢等	铭牌：	浦首品牌

气动套筒调节阀,ZJHM气动套筒调节阀由气动多弹簧薄膜执行机构和低流阻套筒调节机构组成，与普通套筒阀相比，具有体积小1/3，重量轻1/3，流量大1/3的特点，具有结构紧凑,重量轻,动作灵敏,流体通道呈S流线型,压降损失小,阀容量大,流量特性精确,配用电-气阀门定位或气动阀门定位器,可实现对工艺管路流体介质的自动调节控制,广泛应用于精确控气体,液体,蒸汽等介质的工艺参数如压力,流量,温度,液位等参数保持在给定值.是符合IEC标准的新一代通用调节阀产品。广泛应用于要求噪音低，压差大的工业过程自动控制。

气动套筒调节阀,ZJHM气动套筒调节阀主要技术参数

调节机构主要技术参数
公称通径(mm)			20				25	40		50	65	80	100	150		200
阀座直径(mm)			10	12	15	20	25	32	40	50	65	80	100	125	150	200
额定流量系数KV		直径	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
		等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
公称压力MPA			0.6，1.6；4.0；6.4
流量特性			直线、等百分比
介质温度℃			-20～200（常温);-40~450(中温）
法兰尺寸			铸铁法兰尺寸按JB78-59,铸钢法兰尺寸按JB79-59
法兰型式			法兰密封面型式按JB77-59,其中铸铁法兰按光滑式，铸钢法兰按凹式
阀体材质	PN	0.6,1.6	HT200
	MAP	4.0,6.4	ZG270-500;ZG1CR18Ni9Ti,ZG0CR18Ni12Mo2Ti
上阀盖型式			普通式（常温式）；热片式（中温式）
可调比			50：1

执行机构主要技术参数
型号	ZHA(B)-22	ZHA(B)-23	ZHA(B)-34	ZHA(B)-45
有效面积CM2	350	350	560	900
行程MM	16	25	40	60
弹簧范围MPA	0.02~0.10;0.04~0.20;0.08~~0.24;0.02~0.60;0.06~0.10

气动套筒调节阀,ZJHM气动套筒调节阀主要零部件

主要零件材料及推荐使用温度范围
零件名称	零件材料	温度范围
阀体	HT200	-20～+200
阀体	ZG270-500	-40～+400
上阀盖	ZG1CR18Ni9Ti	-250～+550
上阀盖	ZG0Cr18Ni12MO2Ti	-40～+600
阀芯、阀座、波纹管	1CR18Ni9	-250～+550
阀芯、阀座、波纹管	0Cr18Ni12MO2Ti	-250～+550
填料	F4	-40～+200
膜片	NBR夹增涤沦物
压缩弹簧	60Si12Mn
膜盖	A3

许用介质压力和工作温度关系
阀体材料	公称压力 MPA	介质工作温度℃
		<120	<200	<250	<300	<350	<400	<425	<435	<450
		最大工作压力MPA
HT200	0.6	0.6	0.55	0.5
HT200	1.6	1.6	1.5	1.4
ZG270-500	0.6		0.6	0.56	0.5	0.45	0.4	0.36	0.32	0.3
ZG1CR18Ni9Ti	1.6		1.6	1.4	1.25	1.1	1	0.9	0.8	0.75
ZG0Cr18Ni12MO2Ti	4		4	3.6	3.2	2.8	2.5	2.2	2	1.9
ZG0Cr18Ni12MO2Ti	6.4		6.4	5.6	5	4.5	4	3.6	3.2	3

气动套筒调节阀,ZJHM气动套筒调节阀性能参数

电-气阀门定位器是工业自动化中气动执行器的主要配套仪表,可用来提高阀门位置的线性度,克服阀杆的磨擦力和消除调节阀不平衡力的影响等,从而保证阀门位置按调节仪表传来的0~10mA DC或4-20mA的电流信号成比例关系,实现正确定位.(有多种型号规格可选配)

本公司电-气阀门定位器配用型(HEP-15隔爆型,HEP-17本安型).也可按不同需求配用(ZPD2000系列,EP3000系列,EP4000系列,YT1000系列,YT2000系列,SIPART PS2西门子系列及智能定位器系列产品)

主要技术性能指标
项目		指标值
基本误差%	不带定位器	±5.0
	带定位器	±1.0
回差%	不带定位器	3.0
	带定位器	1.0
死区%	不带定位器	3.0
	带定位器	0.4
额定行程偏差%		±2.5

项目				指标值
始终点偏差 %	气关	不带定位器	始点	±5.0
			终点	±2.5
		带定位器	始点	±1.0
			终点	±1.0
	气开	不带定位器	始点	±2.5
			终点	±5.0
		带定位器	始点	±1.0
			终点	±1.0
允计泄漏量1/h		单座式		110-4阀定额定容量
		单座式		110-3阀定额定容量

允许压差
类别		单座式						套筒式
弹簧范围MPA		0.2～0.10				0.04-0.2		0.2～0.10				0.04-0.2
气源压力MPA		0.14		0.25		0.4		0.14		0.25		0.4
公称直径	阀座直径	气关	气开	气关	气开	气关	气开	气关	气开	气关	气开	气关	气开
20	10	6.4	4.46	6.4	6.4	6.4	6.4
	12	6.4	3.09	6.4	6.4	6.4	6.4
	15	5.94	1.98	6.4	5.94	6.4	6.4
	20	3.34	1.11	6.4	3.34	6.4	6.4
25	25	2.14	0.71	6.4	2.14	6.4	4.99	3	1.5	6.4	4.5	6.4	6.4
40	32	1.31	0.44	6.09	1.37	6.4	3.05	2.25	1.13	6.4	3.38	6.4	6.4
40	40	0.84	0.28	3.9	0.84	5.26	1.95	2.25	1.13	6.4	3.38	6.4	6.4
50	50	0.53	0.18	2.5	0.53	3.39	1.25	1.95	1.18	6.4	3.54	6.4	6.4
65	65	0.51	0.17	2.36	0.51	3.21	1.18	2.36	1.02	6.4	3.06	6.4	6.4
80	80	0.33	0.11	1.56	0.33	2.12	0.78	2.04	0.84	6.4	2.51	6.4	5.85
100	100	0.21	0.07	1	0.21	1.35	0.5	1.67		6.4		6.4
150	125	0.22	0.07	1.02	0.22	1.39	0.51	1.41	0.71	6.4	2.12	6.4	4.94
150	150	0.15	0.05	0.71	0.15	0.97	0.35	1.41	0.71	6.4	2.12	6.4	4.94
200	200	0.08	0.028	0.4	0.08	0.54	0.2	1.41	0.57	6.4	1.71	6.4	4

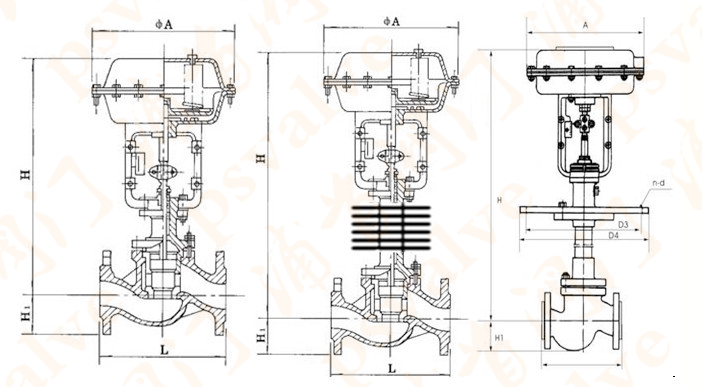

气动套筒调节阀,ZJHM气动套筒调节阀外形尺寸气动套筒调节阀(图1)

外形尺寸
公称通径	D	L			H		H1
公称通径	D	PN6 PN16	PN40	PN64	常温	中温	PN6	PN16	PN40	PN64
20	285	187	194	206	640	790	45	52.5	52.5	62.5
25		184	197	210	640	790	50	57.5	57.5	67.5
40		222	235	251	730	895	65	72.5	72.5	82.5
50		254	267	286	740	910	70	80	80	87.5
65	360	276	292	311	885	1065	80	90	90	100
80		298	317	337	900	1085	92.5	97.5	97.5	105
100		352	368	394	945	1155	102.5	107.5	115	125
150	470	451	473	508	1245	1395	130	140	150	170
200	470	600	600	650	1560	1820	157.5	167.5	187.6	202.5

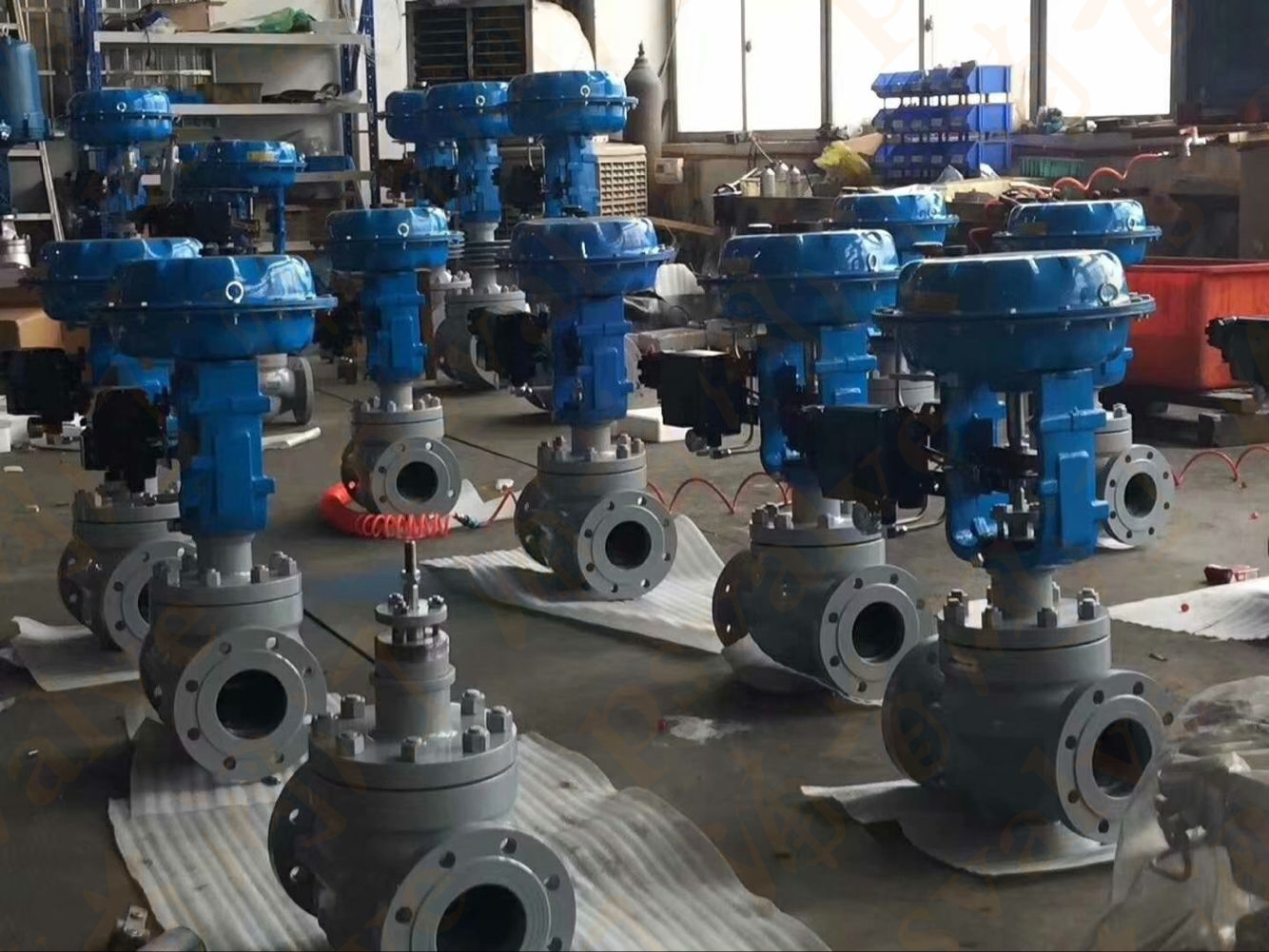

气动套筒调节阀,ZJHM气动套筒调节阀实物图

◆ 阀体作用方式
气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)

◆ 附件
定位器（HEP型、YT1000型）、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

◆ 订货须知
1.提供产品型号与名称 2.公称通径DN(mm) 3.公称压力 4.流量特性 5.阀体材质
6.额定流量系数 7.介质种类和温度范围 8.阀前后压力(压差) 9.控制信号 10.其它特殊要求
