ZZY自力式调节阀_自力式压力调节阀无需外加能源，利用被调介质自身能量为动力源，引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。具有动作灵敏，密封性好，压力设定点波动小等优点，广泛应用于气体、液体及蒸汽介质减压稳压或泄压和稳压的自动控制。

本系列产品有单座（ZZYP),套筒（ZZYM),双座（ZZYN)三种结构；执行机构有薄膜式、活塞式二种；作用形式有减压用阀后压力调节（B型）和泄压用阀前压力调节（K型）。

产品特点（1）自力式压力调节阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。
（2）压力分段范围细且互相交叉，调节精度高。
（3）压力设定值在运行期间可连续设定。
（4）对阀后压力调节，阀前压力与阀后压力之比可为10：1～10：8。
（5）橡胶膜片式检测，执行机构测精度高、动作灵敏。
（6）采用压力平衡机构，使调节阀反应灵敏、控制精确。

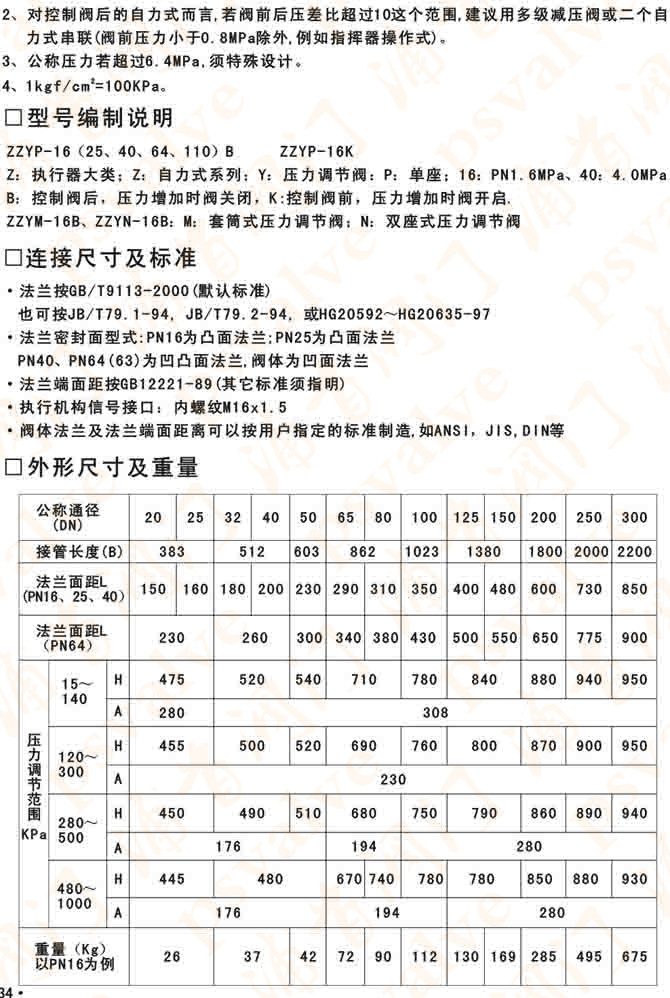

自力式压力调节阀连接尺寸及标准

法兰标准：铸法法按BG9113-88、JB/79-94
法兰密封面型式：PN16凸面
PN40、64为凹凸、阀体为凹面
结构长度按BG12221-98
执行机构信号接口：内螺纹M16×1.5

※ 阀体法兰及法兰端面距离可按用户指定的标准制造。如：ANSI、JIS、DIN等。

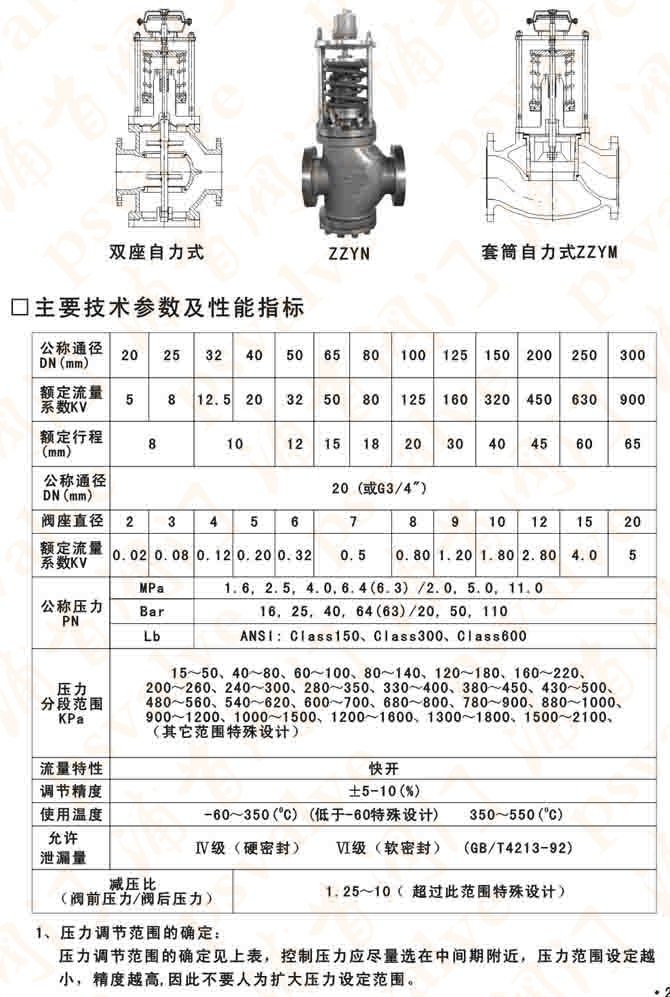

自力式压力调节阀技术参数

执行器参数

注：※该有效面积所对应的压力设定范围不适用于DN150-250。

性能指标

工作温度

注：※表示该阀允许工作温度，仅当介质为蒸汽时有效，且耐温至350℃需选用PN40的阀体。

零件材料

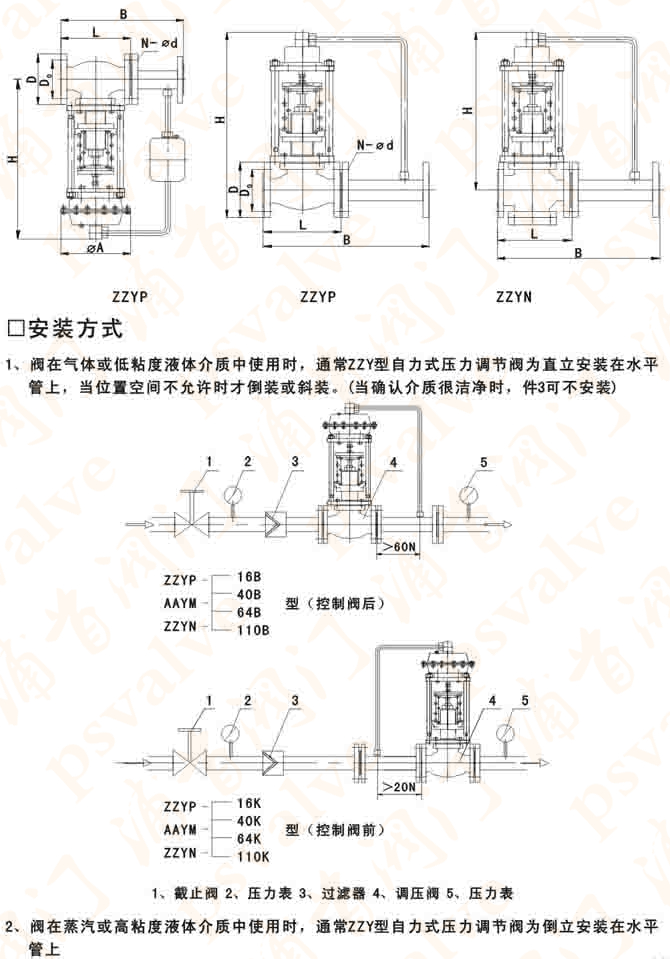

自力式压力调节阀_(自力式,压力)调节阀参数尺寸图:

自力式压力调节阀订货须知

订货时请用户提供以下资料：
调节阀名称
公称压力Mpa
公称通径(mm)
额定流量系数（Kv）
固有流量特性
介质名称
工作温度及范围
整机作用方式
压力设定点及调节范围
阀体、阀内件及填料材质
所配附件
其它特殊要求
