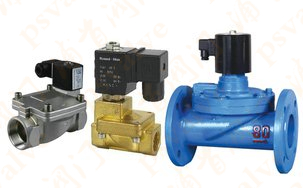

产品名称：	水用电磁阀	产品型号：	ZCS
驱动方式：	电磁	连接形式：	法兰,螺纹
结构形式：	先导式	密封结构：	PTFE,NBR
压力范围：	1.6MPa-2.5MPa	公称通径：	DN10-500
常用材质：	铸铁,铸钢,不锈钢等	铭牌：	浦首品牌

水用电磁阀,不锈钢水用电磁阀材质可选(铸铁,铸钢,不锈钢)适用于以水或液体为工作介质，可自动化控制或远程控制水、油、液体等工作介质管路的通断。由于水用电磁阀采用橡胶密封，故对工作介质的清洁度大大减低，具有启闭讯速，可靠性高等特点。

二、水用电磁阀型号规格说明

三、水用电磁阀特点

结构简单，体积小，密封性能好，维修方便。

四、水用电磁阀结构原理

ZCS水用电磁阀通径15～100为膜片式为二次开阀的先导式电磁阀，通径125～300为三次开阀的先导式电磁阀，其结构主要由副阀和主阀组成。

根据断电时所处开关状态的不同，可分为常闭电磁阀和常开电磁阀。

水用电磁阀常闭：当线圈通电时，先导阀芯吸合，先导孔打开，阀上腔卸压，活塞靠下腔介质压力推动，电磁阀打开。当线圈断电时，先导阀芯靠弹簧复位，先导孔关闭，阀上腔由活塞节流孔增压和复位弹簧的推力，电磁阀关闭。

水用电磁阀常开：当线圈通电时，先导阀芯靠弹簧复位，先导孔关闭，阀上腔由活塞节流孔增压和复位弹簧的推力，电磁阀关闭。当线圈断电时，先导阀芯靠弹簧复位，先导孔打开，阀上腔卸压，活塞靠下腔介质压力推动，电磁阀打开。

技术参数

公称通径（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300
工作介质	液体、水、≤ΟE、及其他非腐蚀性流体
功耗VA	17						30
阀体材质	铜 不锈钢						铸铁
流量系数Kv值	2.8	5	8.5	12	18	28	45	70	110	180	250	600	870	1000
动作方式	常开常闭
型式	先导式
介质温度（℃）	-5～80						-50～60
工作压力（Mpa）	0.05～1.0						0.1～1.0					0.15～1.0
额定电压	AC220V·DC24V其余规格可作特殊订货

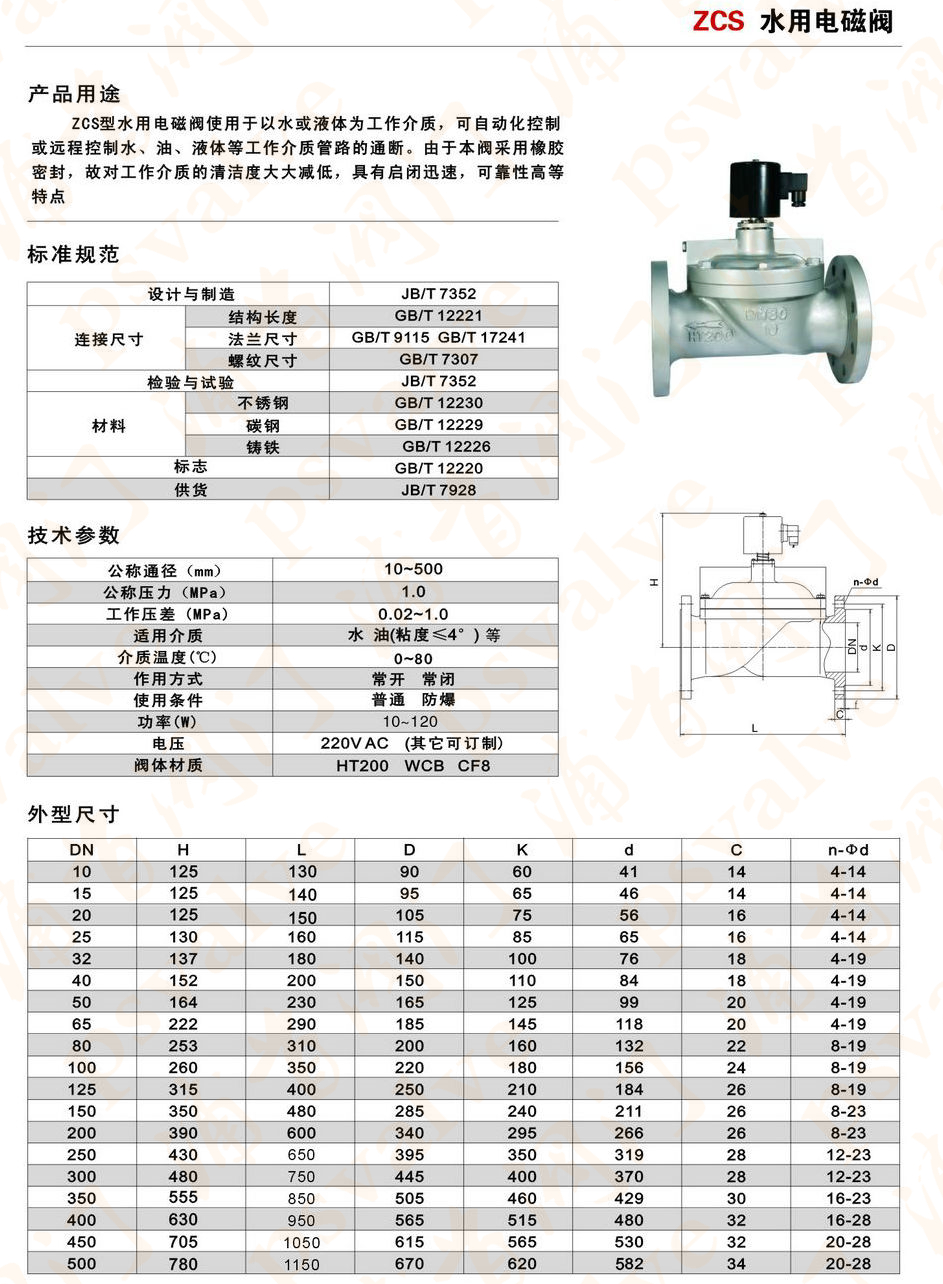

水用电磁阀,不锈钢水用电磁阀参数尺寸图：

购买电磁阀需要提供以下参数：
材质：
温度：
电压：
接口尺寸：
流体介质：
连接方式：可选（法兰式或螺纹/等）
工作状态可选：(常开或常闭)
防护性能可选：防水/防爆Exd IICT4（Exd IICT5)
