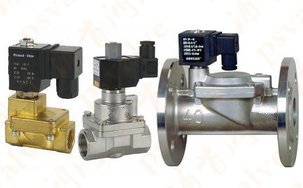

产品名称：液用电磁阀

产品型号：DF(ZCS)
产品口径：DN3-200
产品压力：1.MPa0-1.6MPa
产品材质：黄铜,不锈钢等

液用电磁阀_(潜水,水下,液体)电磁阀系列,阀体由黄铜、不锈钢、塑料制造,专制线圈,采取防水、防爆、防潮方式,应用于景观喷灌、船舶重工、石油化工、城市给排水、清洗设备、水厂等管道系统中。适用介质：蒸汽...

液用电磁阀_(潜水,水下,液体)电磁阀系列,阀体由黄铜、不锈钢、塑料制造,专制线圈,采取防水、防爆、防潮方式,应用于景观喷灌、船舶重工、石油化工、城市给排水、清洗设备、水厂等管道系统中。

适用介质：蒸汽、气体、水、油
介质温度：-5 ~180℃
工作型式：膜片式

工作压力：常闭式：0-10kgf/cm2
活塞式密封，密封材质：（NBR）(PTFE)
线圈保护系数：铁壳线圈IP54
选装功能：信号反馈、防爆型

控制方式:常开式;常闭式

DF(ZCS)液用电磁阀外形尺寸

1	最高工作压力	0.8MPa
2	工　作　压　差	0.03～0.8MPa其中φ3、φ5为直动式0～0.6MPa
3	环　境　温　度	-10～+50℃
4	介　质　温　度	0～75℃
5	电　　　　　压	AC:380V;220V;36V/50Hz DC:12V;24V;110V;220V
6	绝　缘　等　级	B级
7	功　　　　　率	φ5～φ20 12W φ25～φ100 15W φ125～φ150 30W
8	线　圈　温　升	≤80℃
9	电源允许波动	-15%～+10%
10	工　作　介　质	液体气体油 <20CST
11	安　装　方　式	介质流向与电磁阀箭头保持一致, 线圈向上,允许倾斜度小于30°
12	响　应　时　间	φ3～φ50≤1秒关≤2秒 φ65～φ150≤3秒关≤5秒

DF(ZCS)型液用电磁阀结构规格参数

型号	宽	高	连接方式	材质
DF-3	45	70	G 1/8" 内螺纹	锻铜
DF-5	48	82	G 1/8" 内螺纹
DF-10	70	95	G 3/8" 内螺纹
DF-15	83	92	G 1/2" 内螺纹
DF-20	85	98	G 3/4" 内螺纹
DF-25	102	120	G1" 内螺纹
DF-15	90	105	G 1/2" 内螺纹	电磁阀有铜阀体不锈钢阀体订货时口径后请注明"B" 表示不锈钢
DF-20	100	115	G 3/4" 内螺纹
DF-25	120	135	G 1" 内螺纹
DF-32	135	145	G 1 1/4" 内螺纹
DF-40	145	160	G 1 1/2" 内螺纹
DF-50	190	180	G 2" 内螺纹
DF-40F	155	205	法兰4孔φ17.5孔径φ110孔距	电磁阀铸铁阀体
DF-50F	200	220	法兰4孔φ17.5孔径φ125孔距
DF-65F	235	260	法兰4孔φ17.5孔径φ145孔距
DF-80F	270	275	法兰4孔φ17.5孔径φ160孔距
DF-100F	350	310	法兰8孔φ17.5孔径φ180孔距
DF-125F	450	405	法兰8孔φ17.5孔径φ210孔距
DF-150F	450	405	法兰8孔φ22孔径φ240孔距

购买电磁阀需要提供以下参数：
材质：
温度：
电压：
接口尺寸：
流体介质：
连接方式：可选（法兰式或螺纹/等）
工作状态可选：(常开或常闭)
防护性能可选：防水/防爆Exd IICT4（Exd IICT5)
