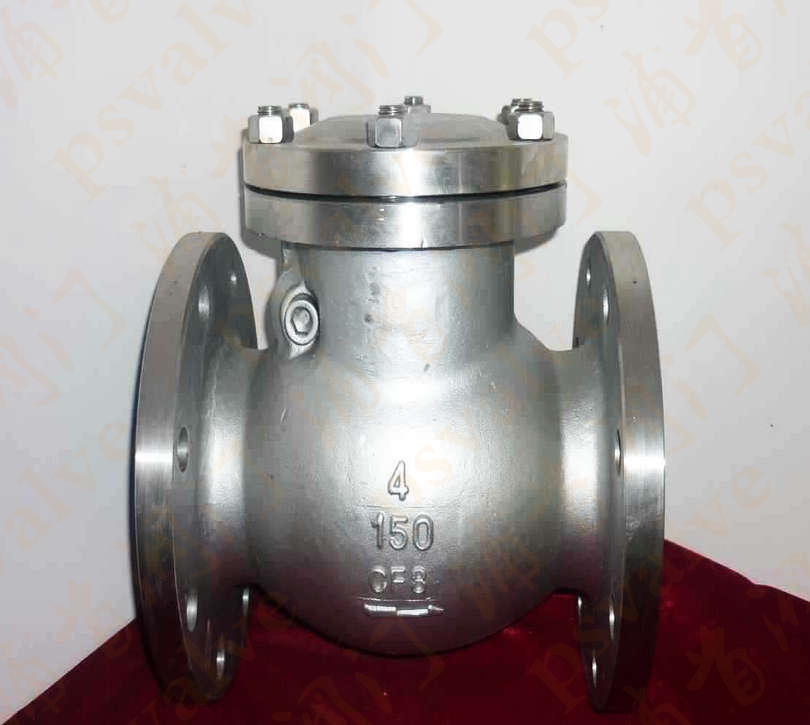

美标止回阀_(API,JIS,磅级)旋启式止回阀特点：
①产品的设计制造符合美国国家标准ANSIB16.34,美国石油学会标准API16D要求。
②阀瓣为旋启式，流道直通，水平管道垂直管道均可安装。
③摇杆销轴采用内装式结构，减少了外泄漏缺点。
④阀体阀盖为螺栓连接，高压情况下等级大于Class 600Lb,中法兰采用内压自密封结构，使得产品体积重量轻，密封可靠。

结构特点

1、产品结构紧凑合理、密封可靠、性能优良。
2、体积小、重量轻。
3、适用范围广。
4、阀瓣关闭快速、动作灵敏。
5、关闭冲击力小、不易产生水锤现象。
6、流道通畅、流体阻力小。

日标止回阀设计标准：
设计和制造标准按照: JIS 2071；
结构长度按照: JIS 2002；
连接端尺寸按照：JIS 2212或可选；
检验和测试按照: JIS 2003；

压力等级：10K-20K；
产品规格：2"-24"

美标止回阀引用标准

设计与制造：API 6D
结构长度：ANSI B 16.10
法兰标准：ANSI B 16.5a
对焊端尺寸：ANSI B 16.25
压力检验：API 6D或API 598

压力试验

主要零件材料

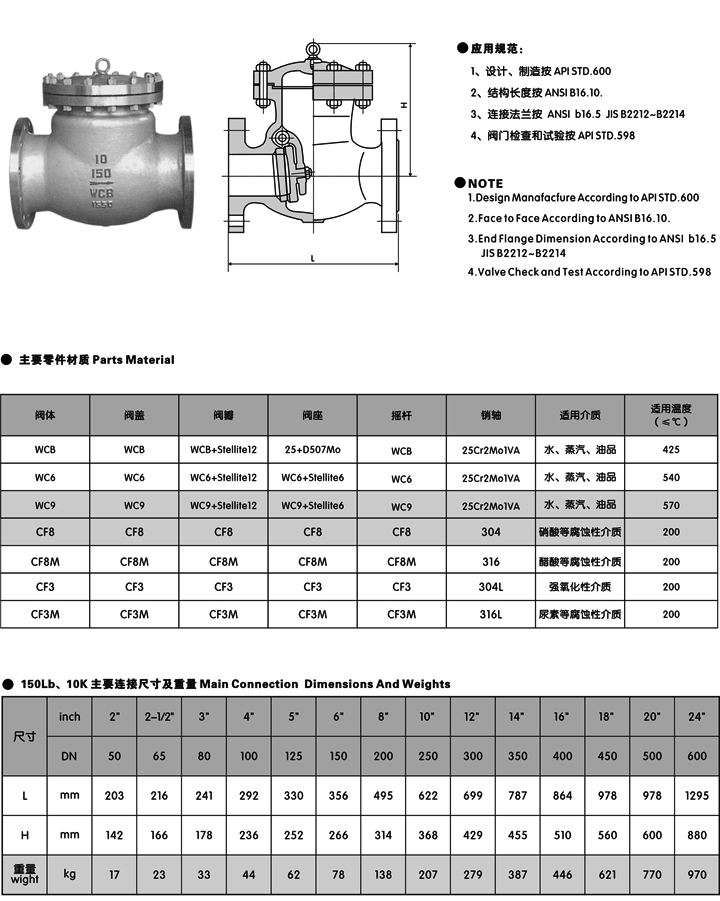

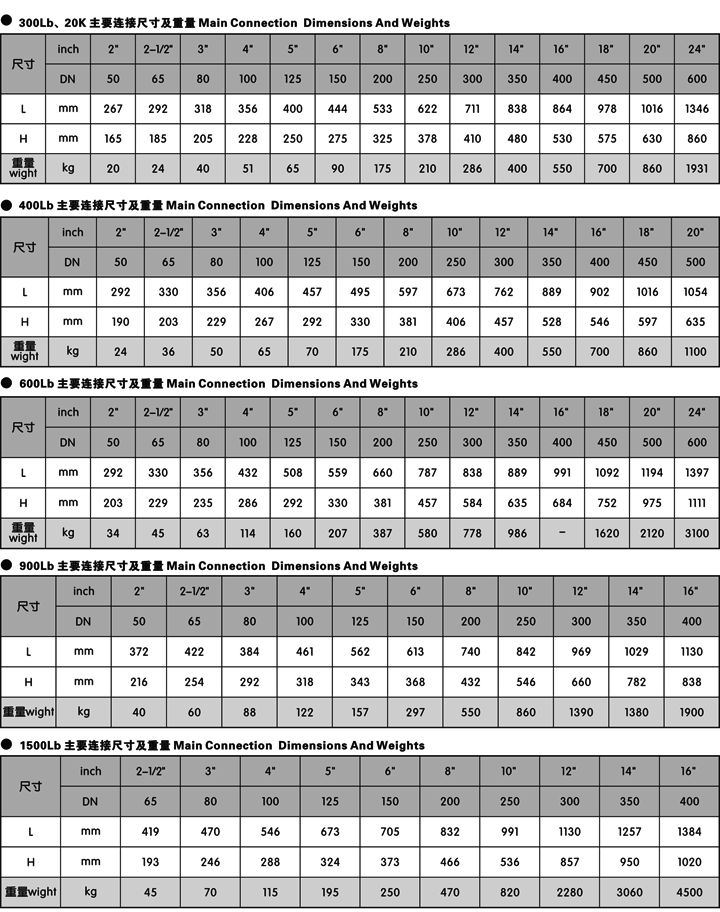

美标止回阀_(API,JIS,磅级)旋启式止回阀参数尺寸图:
