卧式止回阀,H44H卧式止回阀作用是防止管路中的介质倒流。启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。卧式止回阀,H44H卧式止回阀

设计制造标准：GB/T 12235,AP600,API6D,ANSI/ASME.B16.34
连接法兰标准：GB/T 9113,API6D,ANSI/ASME B16.5
压力温度等级：GB/T 12224-2005,,GB/T9131,ANSI/ASME.B16.34
试验检验标准：GB/T 13927-2008,JB/T9092,,API598,API6D
设计制造:按照ANSI B16.34
结构长度：ANSI B16.10
法兰尺寸：ANSI B16.15
试验～检验 :API 598
卧式止回阀结构与特点

1、选材考究，符合国内外相关标准，材料的全面质量高。
2、密封副配对先进合理，阀瓣、阀座密封面采用铁基合金或钴基硬质合金堆焊面成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
3、产品按国家标准GB/T12235设计制造。
4、可采用各种配管法兰标准及法兰密封型式，满足各种工程需要及用户要求。
5、阀体材料品种齐全，垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
可按用户要求设计制造不同结构形式和连接形式的止回阀，为各种设备配套使用。

卧式止回阀应用规范

主要零件材料

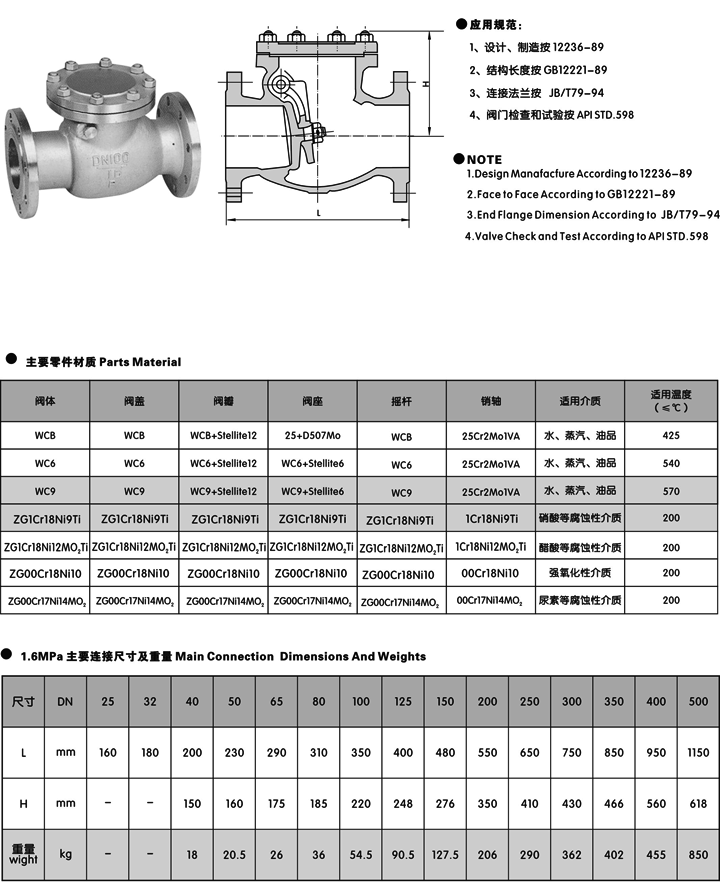

卧式止回阀,H44H卧式止回阀尺寸结构图:
