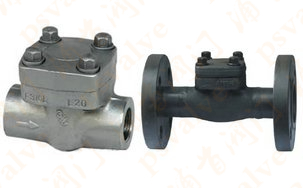

锻钢止回阀_(自密封,承插焊,法兰)锻钢止回阀设计与制造标准：API602；试验与检验标准：API 598；承插口尺寸：ASME B16.11　　　
锻钢止回阀设计结构和特征
锻钢止回阀符合API 602，MSS-SP-118（可采用标准）和ANSI B16.34、B35352。检验与测试按API598，标志按MSS-Sp-25。
采用以下结构
全径或缩径
结构长度按ANSI B16.10
法兰尺寸按ANSI B16.5
压力自紧式阀盖
明杆支架型（OS&Y）
自定心压板压套式
整体上密封座
整体阀体法兰
对焊接端符合ASME B16.25
RTJ阀体阀盖连接形式
螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧密封阀盖

锻钢止回阀主要零件材质

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

锻钢止回阀_(自密封,承插焊,法兰)锻钢止回阀尺寸图:
