J61Y/J961Y/J962Y/J561Y高温高压截止阀,J61Y高温高压焊接截止阀结构形式与用途:
1,操作传动方式有:手动、正、伞齿轮传动、电动、气动等.订货时请注明传动方式。
2、焊接连接的截止阀适用于公称压力PN1.6-32MPa，及 P54/100V-P57/170V，工作温度≤540℃(其中P57/170V工作温度570℃)的石油、化工、火力电站、水力各种系统的管路上，切断和接通管路介质。适用介质为:水、蒸汽、油品、酸性介质等。
3、符合国内外先进标准的要求，阀门中腔采用压力自紧式密封结构，支管两端为焊接结构，焊接坡口可按标准或用户要求配接，密封可靠、性能良好、造型美观。
4、阀瓣、阀座密封面用我铁基合金或司太立(stellite)钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。
5、阀杆经调质及表面氮化处理，有良好的抗摩擦性和抗腐蚀性，保证阀门在运行时开启不经阀杆外漏，同时可更换阀杆调料。
6、中大口径可采用内旁通结构并设置滚动轴承与推力轴承、开关灵活，启闭轻松。
7、电动截止阀配有Dzw系列阀门电动装置，具有壳体小，重量轻，功能全，外形美观等特点，并可与程控电脑配套使用.也
程控电脑配套使用，也可按用户要求选配电动装置。

制造验收技术标准1、制造验收技术条件按JB/T3595或E101的规定。
2、阀门结构长度按ANSI B16.10或E101的规定。
3、阀体焊接坡口按ANSI B16.25的规定或按用户提供的尺寸。

实物图片

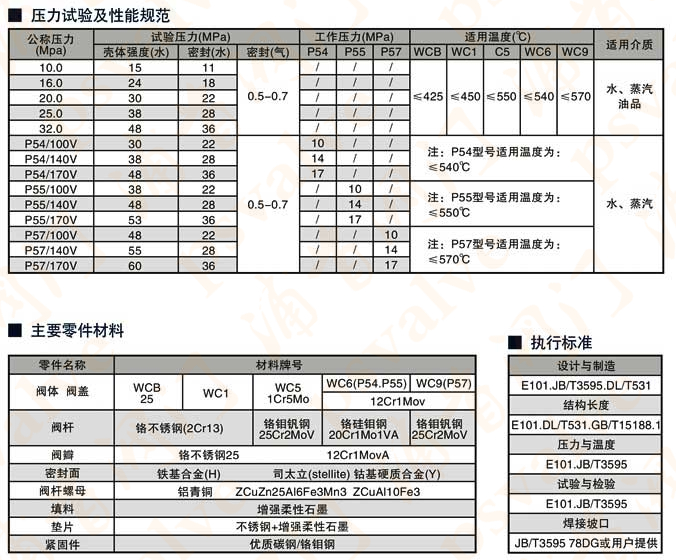

高温高压截止阀主要性能和使用规范

标准与规范

主要零件材料

高温高压截止阀,J61Y高温高压焊接截止阀尺寸图:
