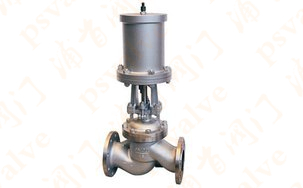

产品名称:气动截止阀
产品口径:DN50-500
产品压力:1.6MPa-16.0MPa
产品材质:铸钢,不锈钢

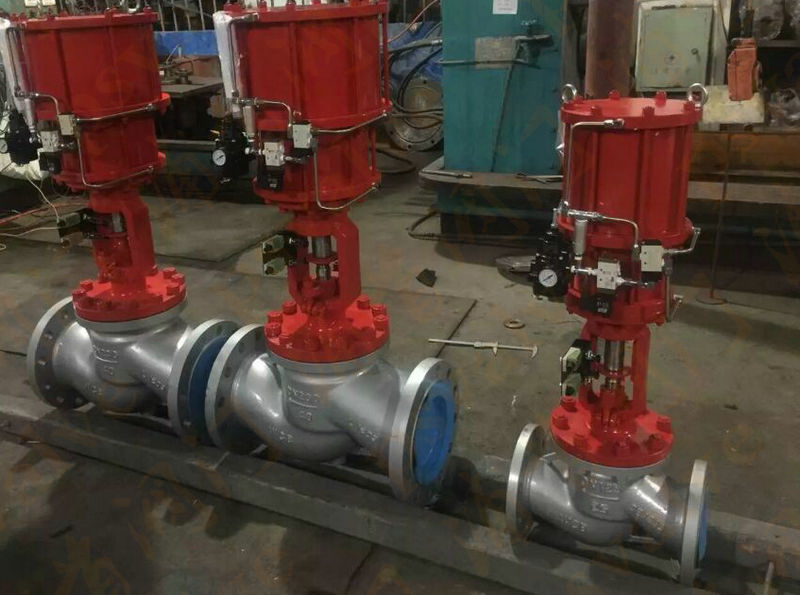

气动截止阀,J641H气动截止阀本阀采用双作用气缸,利用上腔进气或者下腔进气来远距离控制阀门,操作方便、灵活。气缸使用介质:压缩空气,氮气。结构简单、制造和维护方便;工作行程小,启闭时间短;关闭体(阀瓣)与阀座密封面采用锥面密封,关闭力小,耐冲刷,密封可靠。阀座可为更换式阀座,可任意组合与关闭件密封面材料的配对,以满足工况要求,延长使用寿命。 气动截止阀结构特点 1、选材考究,符合国内、外相关标准,结构合理,造型美观。 工作原理使用压缩空气作为动力源的阀门大部分采用远程控制,由主控室手动或自动触发动作指令,使进、排气电磁阀动作,向执行机构内供、排压缩空气。压缩空气作用在活塞或隔膜上,克服阀门动作的摩擦力和阀杆上的弹簧弹力,从而压下(对于失气开阀门)或提起(对于失气关阀门)阀杆,带动阀芯上下动作,使阀门打开或关闭。 产品特点 1、双作用气缸操作方便、灵活。 实物图片

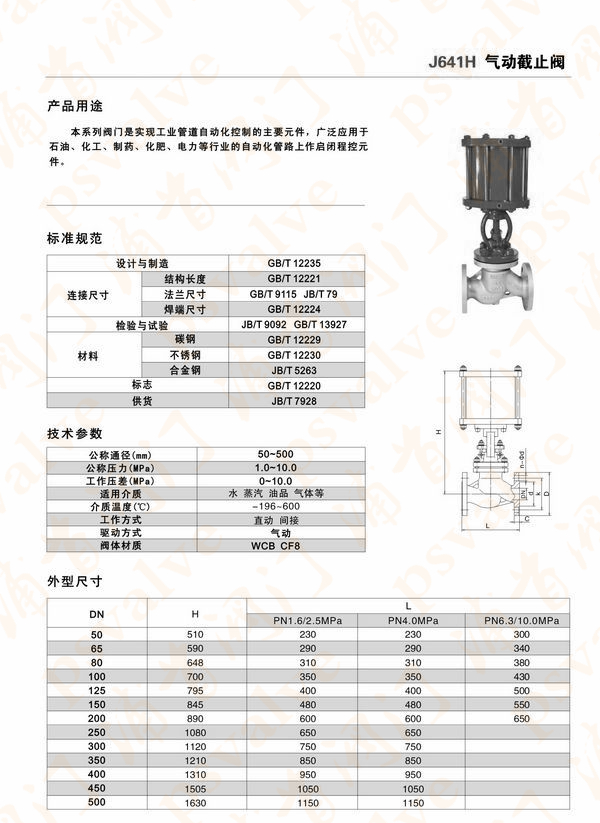

气动截止阀执行标准
气动截止阀主要零件材料及主要用途
气动截止阀,J641F气动截止阀尺寸图:
|
