您现在的位置：首页 > 各类阀门选型 > 截止阀

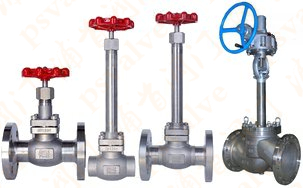

产品名称：低温长轴截止阀

产品型号：DJ61F
产品口径：DN10-50
产品压力：1.6MPa-16.0MPa
产品材质：低温钢,不锈钢等

低温长轴截止阀,低温加长杆截止阀适用于低温液体贮运设备的管理系统，具有开关灵活、密封可靠的特点，也可用于其他低温和深冷介质的管理系统。低温长轴截止阀产品规范公称压力：1.6MPa-16.0MPa公称通...

产品名称：	低温长轴截止阀	产品型号：	DJ61F
驱动方式：	手动	连接形式：	焊接,法兰
结构形式：	截止	密封结构：	软密封，硬密封
压力范围：	1.6MPa-16.0MPa	公称通径：	DN10-50
常用材质：	低温钢,不锈钢等	铭牌：	浦首品牌

低温长轴截止阀,低温加长杆截止阀适用于低温液体贮运设备的管理系统，具有开关灵活、密封可靠的特点，也可用于其他低温和深冷介质的管理系统。

低温长轴截止阀产品规范
公称压力：1.6MPa-16.0MPa
公称通径：10mm～50mm
适用介质：LO2、LN2、LAr、LNG、LC2H4等
适用温度：-196～+80℃
连接方式：对焊,法兰
介质流向：由阀瓣下面向上流
低温长轴截止阀主要零部件材料
阀体、阀盖、阀瓣、阀杆：不锈钢
填料：PTFE
阀瓣密封圈：PTFE或PCTFE

实物图：

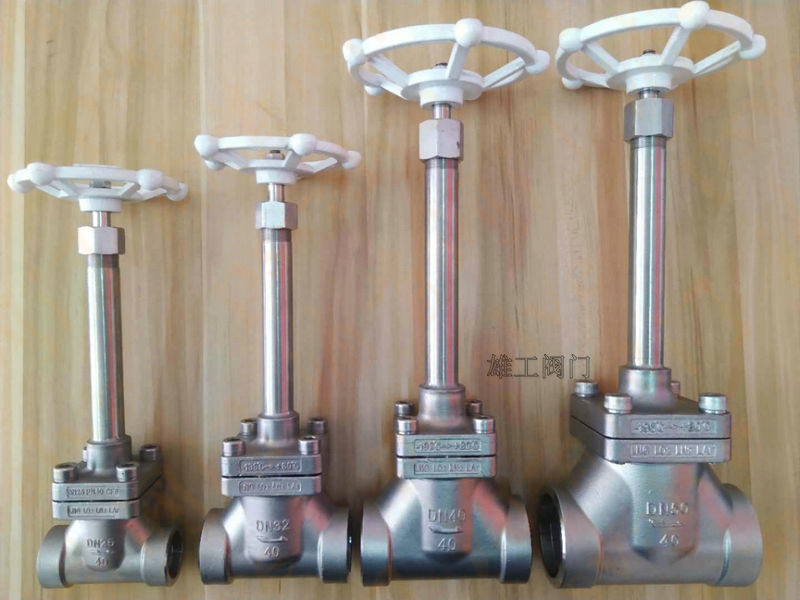

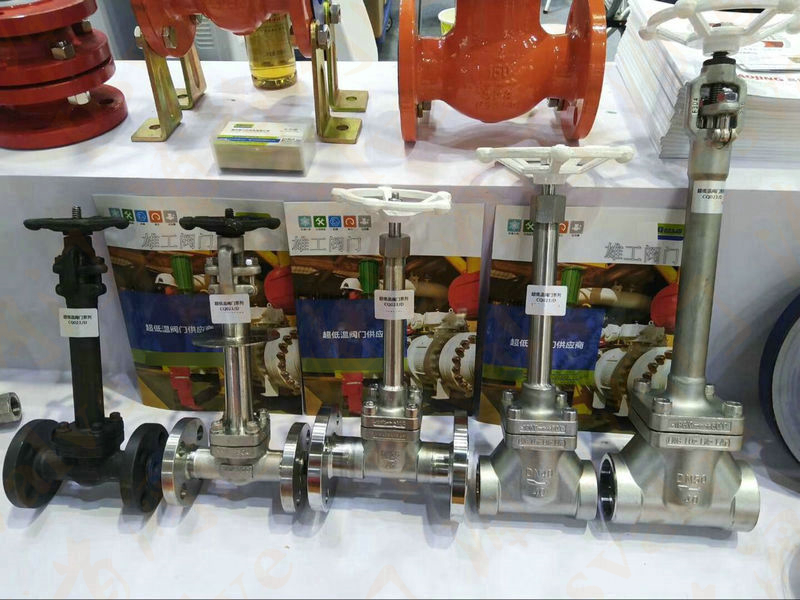

低温长轴截止阀(图1) 低温长轴截止阀(图2)

低温长轴截止阀外型尺寸与连接尺寸

产品型号		DJ61F低温长轴截止阀						重量 (kg)
产品代号	通径 DN(mm)	尺寸(mm)
产品代号	通径 DN(mm)	A	H1	H2	D	a	D0
311J10AB2A3	10	100	253	247	14	2	75	1.5
311J15AB2A3	15	140	268	260	18	2	75	1.7
311J20AB2A3	20	150	307	297	25	2.5	100	2.4
311J25AB2A3	25	160	323	310	32	2.5	100	2.6
311J32AB2A3	32	180	362	346	38	3	120	4.9
311J40AB2A3	40	190	380	360	45	3.5	120	5.2
311J50AB2A3	50	220	445	420	57	3.5	160	10.8
