焊接式截止阀,J61Y焊接式截止阀是带散热装置的启闭装置、采用对焊方式与管道焊接，适用于高温高压场合。主要技术参数：公称压力：16、25、32MPa 适用温度:425℃ 450℃ 500℃ 540℃，主要用于钢铁、冶金、电厂、热电等企业。

焊接式截止阀,J61Y焊接式截止阀产品结构特点：
1.产品设计制造按ANSIB16.34、E101标准，可与进口设备配备使用。
2.阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。支管两端为4.阀瓣和阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成，密封面6.阀盖填料函深度合理，填料加缓蚀剂，密封可靠，开关平稳。
7.阀门具有上密封结构，保证阀门开启运行时不经阀杆外漏。
8.电动截止阀三的开启和关闭由电动装置来控制，电动装置分别配有专用电机、减速器、转矩控制机构，现场操作机构，手、电动切换机构。除就地操作外，还可进行远距离操作。

焊接式截止阀,J61Y焊接式截止阀工作原理
产品设计制造按E101和JB／T3595—93标准的规定，结构合理，性能优良，造型美观。阀门中腔采用压力自紧式密封结构，密封性能越好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接。 阀瓣、阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。 阀杆经调质和表面氮化处理，有良好的耐腐蚀性和抗擦伤性。阀盖填料函深度合理，填料加缓蚀剂，密封可靠。焊接连接的截止阀适用子公称压力为20．0—32．0MPa及P54100V—P57170V，工作温度≤540℃(其中P57170VT作温度为570℃)的石油、化工、水力、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动等。

焊接式截止阀,J61Y焊接式截止阀产品执行标准

设计与制造：ANSI B16.34 E101
结构长度：ANSI B16.10 E101 GB/T1588.1
压力温度等级：ANSI B16.34 E101
试验与检验：API598 E101 JB/T9092

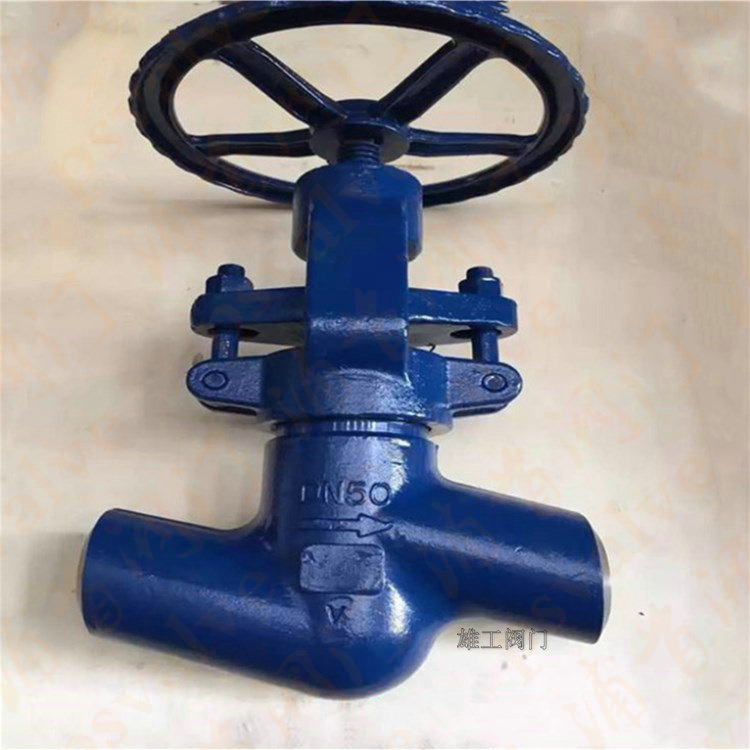

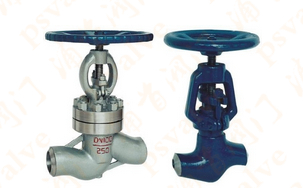

实物图片

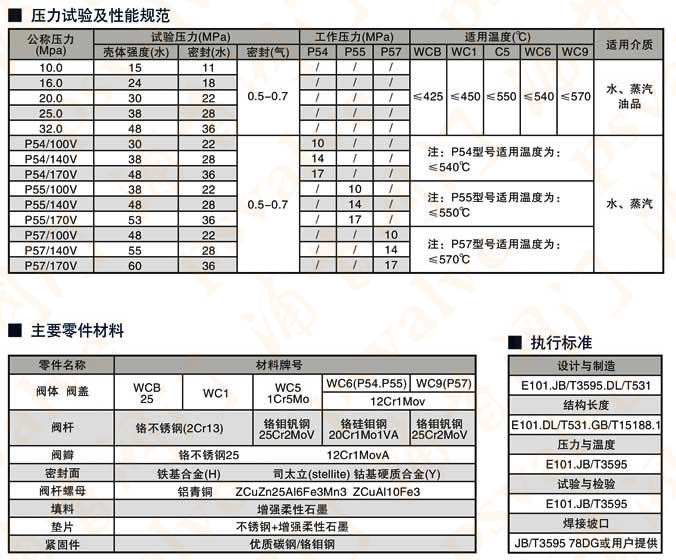

焊接式截止阀,J61Y焊接式截止阀主要性能和使用规范

标准与规范

主要零件材料

焊接式截止阀,J61Y焊接式截止阀尺寸结构图:
