【工作原理】气动两片式球阀也是通过气动执行器90度的旋转来带动球体的旋转以达到介质的流通与阻断。执行器与阀体的直接连接减少了发生 故障的机率。适用于轻工机械体积小空间窄的场合。
防火、防静电设计
阀杆防爆出装置
阀球上设计有压力平衡孔
双层阀杆填料与对压碟型弹片装置气动两片式球阀的启闭件为一个球体。利用球体绕阀杆的轴线旋转，实现开启、关闭的目的。卫生级直通球阀在管道上主要用于切断介质的流通。

气动两片式球阀,不锈钢气动两片式球阀的主要特点是密封可靠，结构紧凑，易于操作和维修。此外，不锈钢二片式内螺纹球阀的流体阻力最小，其阻力系数与同长度的管段相等。不锈钢二片式内螺纹球阀在全开和全闭时，由于球体和阀座的密封面与介质隔离，因而高速通过阀门的介质不会对阀门密封面造成侵蚀。

按球体的结构形式来分类的属于浮动球阀。所谓浮动球阀是指球体浮动的，由两个阀座密封圈支承；关闭时，在介质压力作用下，球体本身能产生一定的位移，并紧紧压在出口端的密封圈上，保证出口端密封。

浮动球阀的结构简单，密封性能良好。由于球体所承受的工作介质载荷全部传给了出口端阀座密封圈，因此，这种结构只适用中、低压场合。

气动二片式球阀技术参数

气动二片式球阀执行器参数

采用新型系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列G型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

气动二片式球阀零件材料

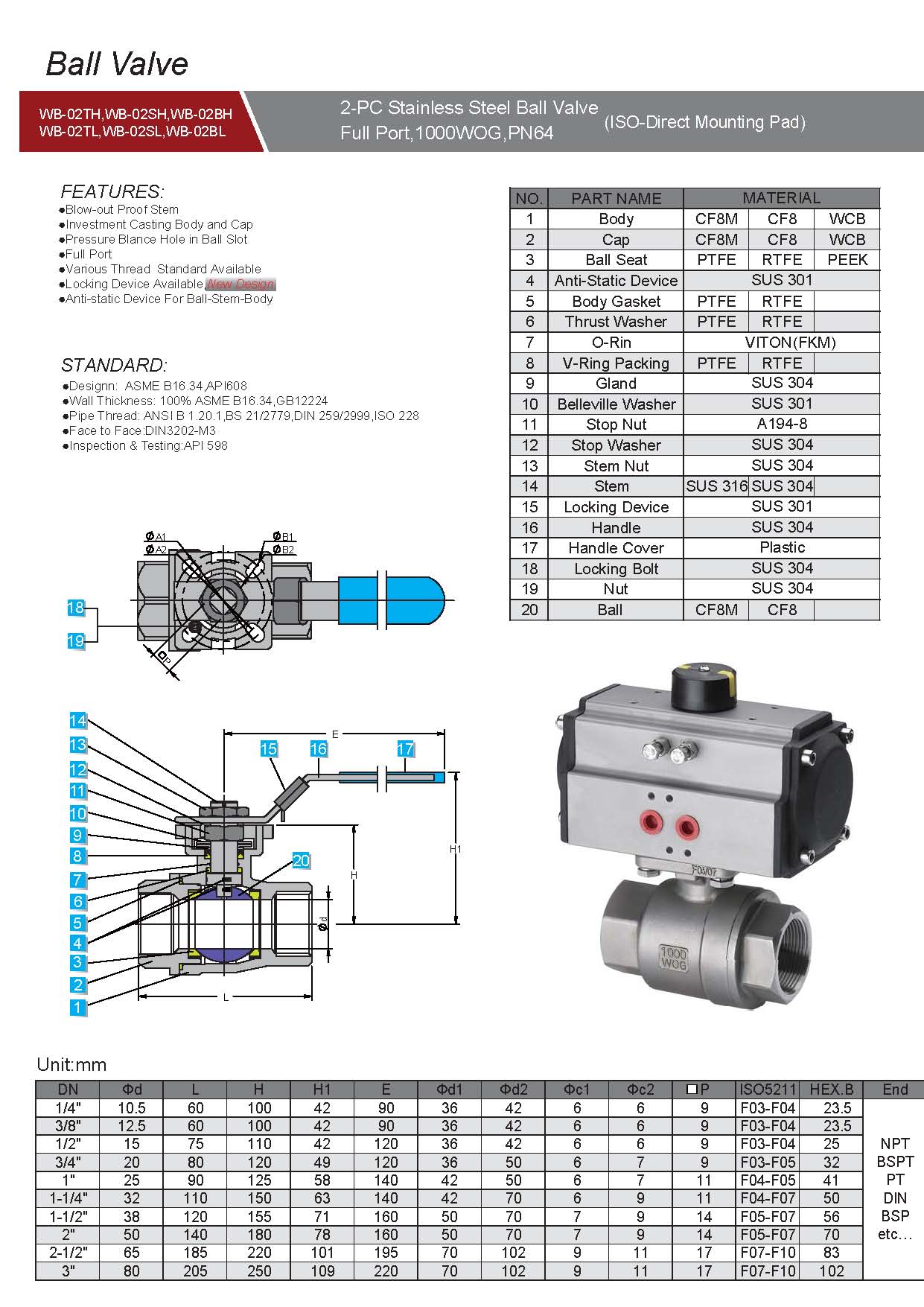

气动两片式球阀,不锈钢气动两片式球阀尺寸图:
