产品名称:气动三片式法兰球阀
产品口径:DN15-200
产品压力:1.6MPa-6.4MPa
产品材质:不锈钢等

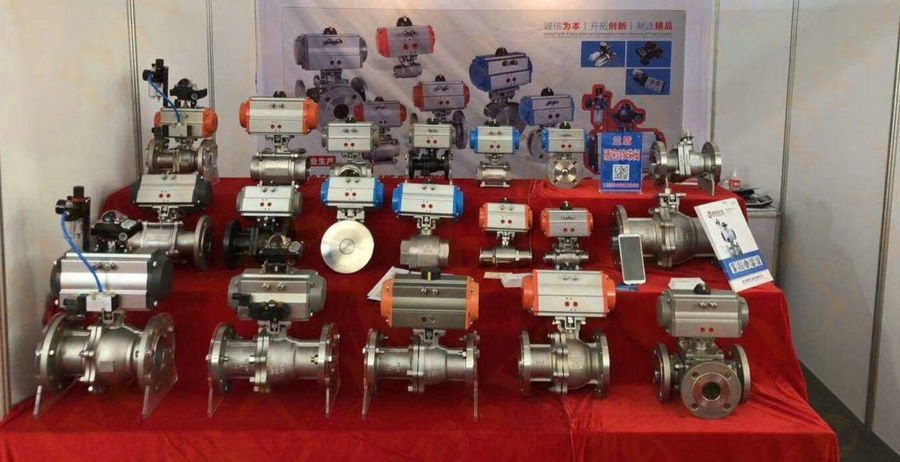

气动三片式法兰球阀,气动三片式高平台球阀,实现了远程智能控制。执行器有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门气动执行器采用拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。 执行器型号 1、齿轮式双活塞,输出力矩大,体积小。 2、气缸选用铝金材料,重量轻、外形美观。 3、可在顶部、底部安装手动操作机构。 4、齿条式连接可调节开启角度、额定流量。 5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。 6、IS05211标准连接为产品的安装更换提供了方便。 7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。 ☆切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。 ☆气源处理附件:空气过滤减压阀、气源处理三联件。 实物图 气动三片式法兰球阀,气动三片式高平台球阀主要零件材料
外形结构图: 主要尺寸
|
