产品名称:不锈钢高压球阀
产品口径:DN6-200
产品压力:1.6MPa-42MPa
产品材质:碳钢,锻钢,哈氏合金钢HC276等
(1)不锈钢高压球阀采用板簧预载的可动金属阀座结构,密封力设计合理,启闭灵活,密封可靠。 (2)高压球阀根据用户的需要,可设计成适用于含固体颗粒、料浆等介质的结构戒耐较高温度的结构。 (3)高压球阀采用下装式阀捍,设置倒密封结构,能确保填料处可靠密封。压力:1.6-MPa-32.0MPa 设计规范:设计和制造按ASME B16.34; 阀门结构长度按ASME B16.10; 法兰尺寸按ASME B16.5。 参考标准: API 6D-2008《石油和天然气工业管线输送系统管线阀门》; API 598-2009《阀门的检查我和试验》 ; ASTM A182- 2002a《高温用锻制或轧制合金钢法兰、锻制管件、阀门和部件》; ASTM A193/A-2001b《高温用合金钢和不锈钢栓接材料》; API Q1-2007《质量纲要规范》; NACE-MR-0175-2003 《油田设备用抗硫化物应力腐蚀断裂和应力腐蚀裂纹的金属材料》; API 607 《阀门火烧试验》等。 不锈钢高压球阀实物图

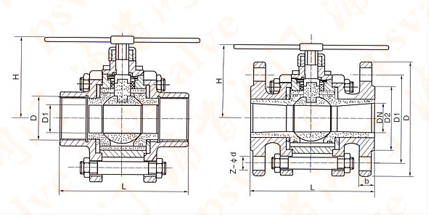

(内螺纹/对焊/承插焊)不锈钢高压球阀主要外形尺寸和连接尺寸:
(法兰)不锈钢高压球阀主要外表尺寸和连接尺寸:
|
