产品名称：T型三通球阀

产品型号：Q45F
产品口径：DN15-300
产品压力：1.6MPa-6.4MPa
产品材质：铸钢,不锈钢等

T型三通球阀主要能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。产品特点（1）、三通球阀在结构上采用一体化结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化。（2）、三通球...

产品名称：	T型三通球阀	产品型号：	Q45F
驱动方式：	手动,电动,气动	连接形式：	法兰,螺纹
结构形式：	T型	密封结构：	软密封,硬密封
压力范围：	1.6MPa-6.4MPa	公称通径：	DN15-300
常用材质：	铸钢,不锈钢等	铭牌：	浦首品牌

T型三通球阀主要能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。产品特点（1）、三通球阀在结构上采用一体化结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化。（2）、三通球芯分T型和L型，使用寿命长，流通能力大，阻力小。（3）、球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态。
设计标准: GB/ T 12237—1989，DIN 3357/1, API 608
法兰标准: GB/T911 3.1, JB/T 79, DIN 3202, JIS B2002, ASME B16.10
结构标准: GB/T12221—1989, DIN 3202, JlS B2002, ASME 16.10
检验标准: GB/T13927 DlN 3230/3, API 598 JIS B 2003

概述：

三通球阀可分为L形和T形，L形（Q44F）三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形（Q45F）三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。

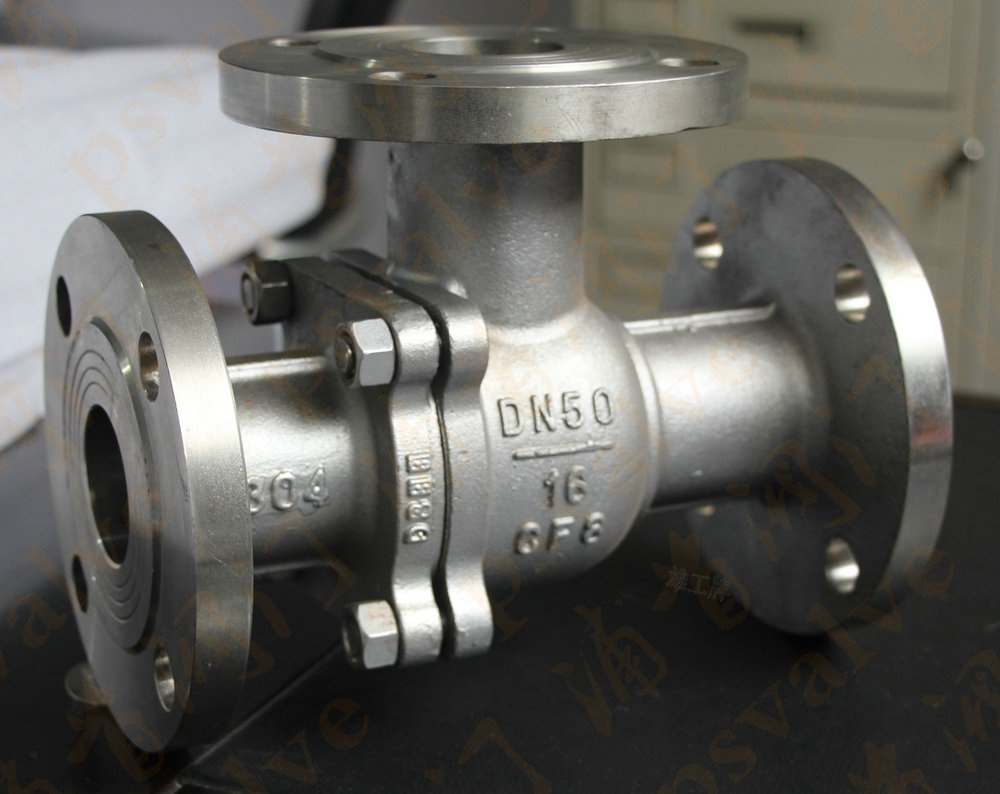

T型三通球阀实物图片

T型三通球阀(图1)

性能参数:

试验压力	公称压力（Mpa）
Mpa	1.6	2.5	4.0	CL150	JIS10K
强度试验	2.4	3.8	6.0	3.2	2.4
密封试验	1.8	2.8	4.4	2.2	1.5
气密试验	0.5-0.7
工作温度	PTFE≤150℃ PTL≤300℃
适用温度	C：水、油、气；P：硝酸类；R：醋酸类

主要零件材料

阀体、阀盖	WCB、CF8
球体	WCB+Hcr、CF8
阀杆	2Cr13、CF8
阀座	PTFE
填料	PTFE

公称压力	公称通径		L	L1	H	W	重量（kg)
Mpa	mm	in	mm	mm	mm	mm	1.6	2.5	4.0	CL150	JIS10K
1.6 2.5 4.0 CL150 JIS10K	15	1/2	130	65	62	100	2.5	3.0	3.5	2.5	2.5
	20	3/4	150	75	68	160	3.0	3.5	4.5	3.0	3.6
	25	1	160	80	75	160	4.8	5.0	6	5.0	5.0
	32	1 1/4	180	90	85	200	6.5	7	8.5	7	7
	40	1 1/2	200	100	95	200	8.5	9	10.5	9	9
	50	2	230	115	110	250	11	12	14	12	11
	65	2 1/2	290	145	130	300	15	17	20	16	16
	80	3	310	155	155	400	21	22	32	21	22
	100	4	350	175	180	500	33	36	50	36	36
	125	5	400	200	250	600	65	70	80	68	70
	150	6	480	240	275	800	103	110	120	105	105
	200	8	580	290	325	1000	152	168	180	160	160

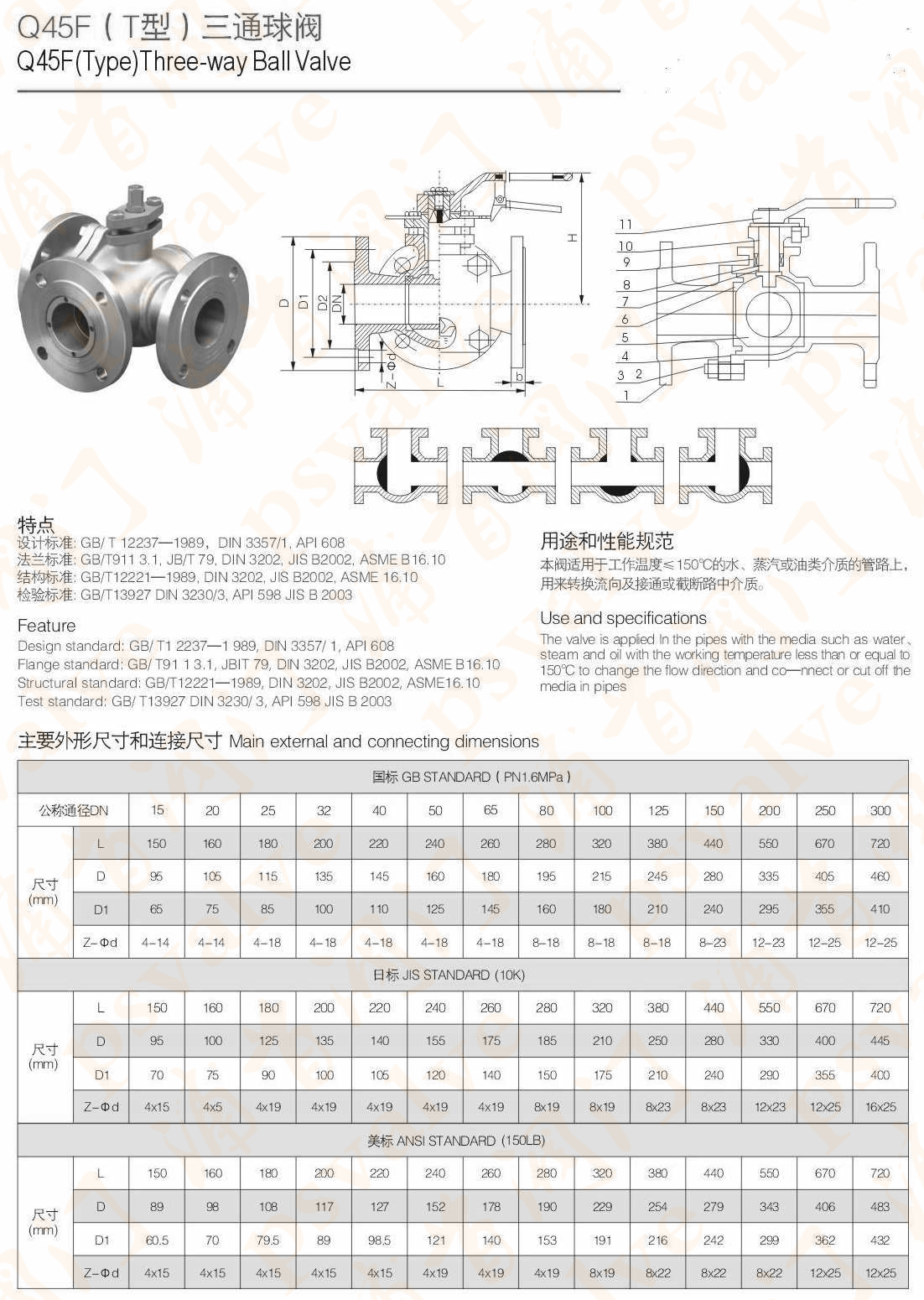

T型三通球阀尺寸图:

T型三通球阀(图2)
