产品名称：	低温球阀	产品型号：	DQ41F
驱动方式：	手动,涡轮,电动,气动	连接形式：	螺纹,焊接,法兰
结构形式：	直通式	密封结构：	软密封
压力范围：	1.6MPa-4.0MPa	公称通径：	DN15-200
常用材质：	WCB,低温钢,不锈钢等	铭牌：	浦首品牌

低温球阀,超低温球阀工作原理
低温球阀适用于的各种管路上，用于截断或接通管路中的介质，选用不同材质，可分别适用于不同的温度和介质，最低工作温度为-196℃。低温球阀的驱动方式为手动、蜗轮蜗杆传动、气动或电动。低温球阀一般采用法兰,焊接,螺纹连接。

低温球阀分为低温浮动球阀和低温固定球阀两类,对于温度高于-50℃,一般不采用长颈结构,对于温度低于-50℃的球阀,颈部长度T一般为250mm,或根据我公司的设计和计算确定.本产品主要用于输出液态低温介质如空分设备、LNG、乙希、液氧、液氢、液化天然气、液化石油、二氧化碳低温贮槽及槽车、变压吸附制氧等装置上。产品等。

低温球阀,超低温球阀结构特点：
1、本阀门为全通径浮动球阀、结构紧凑、造型美观、流阻系数小。
2、密封面采用氟塑料，密封副材料配对合理，使用寿命长。
3、球体与四氟阀座为紧密封结合，具备零泄漏功能，并能利用其塑性变形自动补偿因磨损带来的误差，达到密封性能好，使用寿命长的目的。为了保证阀杆处的密封，在阀体上增设了填料函和压盖进行密封。
4、可选用各种配管法兰标准及法兰密封面型式，还可选用手动、蜗轮传动、电动、气动、液动等各种驱动方式，满足用户不同需求。

对低温球阀的主要零部件作低温处理并每批抽样作低温冲击试验，以保证阀门在低温工况时不脆裂，经得起低温介质冲击。
对每台阀门进行以下试验：
1.常温壳体强度试验；
2.常温低压上密封试验；
3.常温低压密封试验；
4.低温上密封气密试验（有上密封时）；
5.低温气密封试验等，以确保整台低温阀门符合标准的规定；
6.对主要零部件作低温处理并每批抽样作低温冲击试验，以保证阀门在低温工况时不脆裂，经得起低温介质冲击；
7.低温（深冷 ）阀门均按相应材料规范进行低温处理和冲击试验
8.搞静电功能更加强大，阀体与阀杆或内件与阀体间导通电阻小于1欧姆。

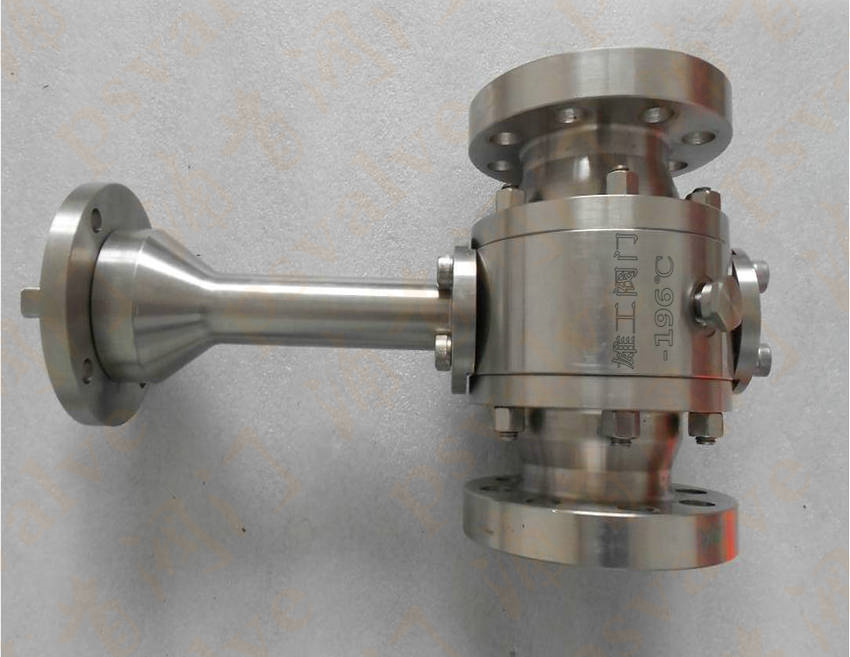

实物图片

结构设计及加工制造的特点

低温球阀分为低温浮动球阀和低温固定球阀两类,对于温度高于-50℃,一般不采用长颈结构,对于温度低于-50℃的球阀,颈部长度T一般为250mm,或根 据我公司的设计和计算确定.低温球阀主要用于输出液态低温介质如乙烯、液氧、液氢、液氮、液氨、液态丙烷、液化天然气、液化石油产品等，不但易燃易爆，而且在升温时要气化，气化 时，体积膨胀数百倍。

材料选型

液化天然气阀门的材料非常重要，材质不合格，会造成壳体及密封面的外漏或内漏；零部件的综合机械性能、强度和钢度满足不了使用要求甚至断裂。导致液化天然 气介质泄漏引起爆炸。因此，在开发、设计、研制液化天然气阀门的过程中，材质是首要关键的问题。阀体、阀盖采用：LCB(-46℃)、 LC3(-101℃)、CF8（304）(-196℃).

低温处理

我厂对所生产的低温阀门经特殊的低温处理，将粗加工的零件置于冷却介质中数小时（2-6小时），以释放应力，确保材料的低温性能，保证精加工尺寸，以防阀门在低温工况时，因温度变化造成变形而导致的泄漏。

技术规范

设计依据	GB
设计标准	GB12237-89
结构长度	GB12221-89
连接法兰	GB/T 9113-2000 JB/T79-94
试验和检验	JB/T 9092-99

材料及主要参数

序号	零件名称	AS to ASTM		SS to ASTM
		Type A352 LCB	Type A352 LC3	Type F304(L)	Type F304(L)
1-2	阀体/阀盖	Type A352 LCB	Type A352 LC3	A182 F304(L)	A182 F304(L)
3	等长双头螺栓	A193L7+镀镉	A193 3 B8	A193 B8	A193 B8M
4	螺母	A193L7+镀镉	A194 8	A194 8	A194 8M
5,8	密封圈、垫片	RTFE+Cu粉/尼龙1010/PPL
6	球体	A182 F304	A182 F304（L）	A182 F304(L)	A182 F316(L)
7	阀杆	A182 F304	A182 F304（L）	A182 F304(L)	A182 F316(L)
9,10	止推片、填料	RTFE+Cu粉/尼龙1010/PPL,碳素纤维
11	压盖	A105N	A351 CF8
12	定位片	A182 F321
13	扁螺母	A194 4+镀镉	A194 8	A194 8	A194 8
14	手柄	A193 L7+镀镉	A193 B8	A193 B8	A193 B8
15	圆柱销	Q235A
适用温度		≥-40°C	≥-101°C	≥-196°C

低温球阀主要零部件材料：

阀体	0Cr18Ni9
球体	0Cr18Ni9
阀杆	0Cr18Ni9
填料、密封圈	PTFE

低温球阀产品规范

产品型号		DQ41F-40P 低温球阀
产品代号	通径 DN(mm)	尺 寸(mm)
		L	H	D	D1	D2	D6	Z-d	b	D0
DQ41F	15	130	180	95	65	45	40	4-14	16	140
DQ41F	20	150	220	105	75	55	51	4-14	16	160
DQ41F	25	160	230	115	85	65	58	4-14	16	180
DQ41F	32	180	310	135	100	78	66	4-18	18	200
DQ41F	40	200	320	145	110	85	76	4-18	18	200
DQ41F	50	230	400	160	125	100	88	4-18	20	250
DQ41F	65	290	420	180	145	120	110	8-18	22	320
DQ41F	80	310	500	195	160	135	121	8-18	22	320
DQ41F	100	350	520	230	190	160	150	8-23	24	360
DQ41F	125	400	600	270	220	188	176	8-25	28	500
DQ41F	150	480	620	300	250	218	204	8-25	30	700
DQ41F	200	600	720	375	320	282	260	12-30	38	900

低温球阀,超低温球阀尺寸图:
