焊接式高压球阀Q21N-320P压力可用于500bar。主要适用于各种系统的管路上，切断或接通管路介质。适用介质：压缩天然气CNG、水、蒸汽、油品等非腐蚀性介质。焊接式高压球阀与其他阀门产品相比的特点是高压，独特的自密封设计，压力越高，密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。
二、焊接式高压球阀产品特征：
1、主体采用高压冲击锻打，壳体强化处理，试验检测压可达50MPa。
2、主要针对加气站，使用介质为天然气或液压油路而开发研究的特殊高压产品。
3、、密封件均采用全进口材料，密封性能特好，可耐高压，耐高温，耐腐蚀，抗氧化，质量可靠，使用寿命长。
三、焊接式高压球阀规格参数：
系列型号:Q61N
通径尺寸:1/4-2”;
公称压力:PN250～PN500Bar;
连接方式:焊接;
阀体材料:碳钢、不锈钢;
工作温度:-20～＋100℃ ～＋350℃

设计标准（美标）

设计和制造标准按照: ASME B16.34,API6D等；
结构长度按照: ASME B16.10；
连接端尺寸按照：ASME B16.5,ASME B16.25；
检验和测试按照: API598；
防火设计按照：API607；

计标标准（国标）

设计和制造标准按照: GB12237—1989通用阀门 法兰和对焊连接钢制球阀
结构长度按照: GB12221；
连接端尺寸按照：JB/T79,GB9113,HG20592；
检验和测试按照: JB/T 9092、GB/T13927-1992 通用阀门 压力试验

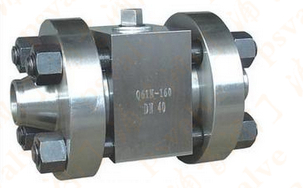

焊接球阀图片

主要零件材料

主要性能规范

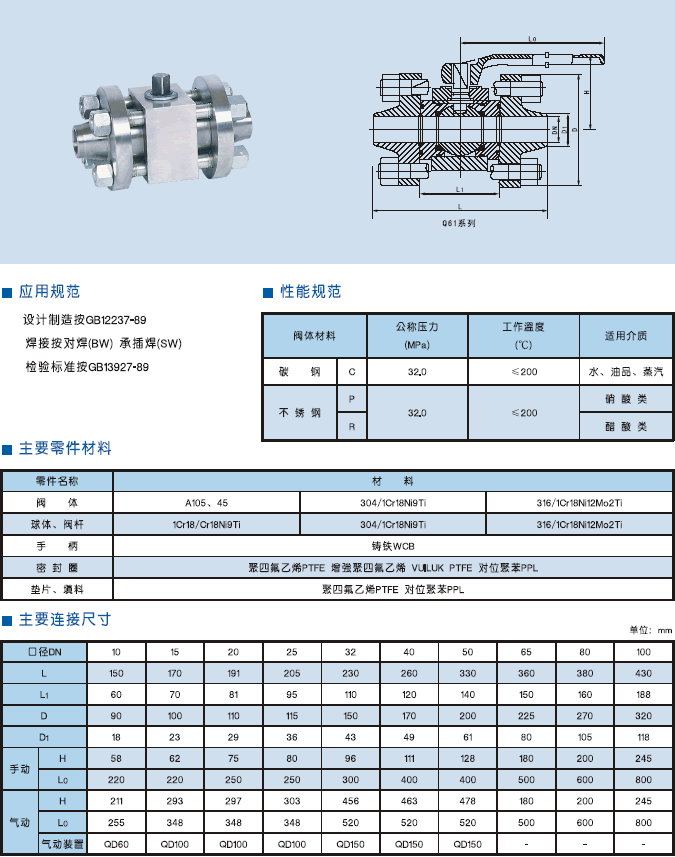

焊接球阀,高压焊接式球阀尺寸图:
