产品名称：丝扣球阀

产品型号：Q11F
产品口径：DN6-DN100
产品压力：1.6MPa-6.4MPa
产品材质：WCB,不锈钢等

丝扣球阀,不锈钢丝扣球阀公称压力:1.6-6.4MPa 适用温度范围:-20～232℃～350℃ 适用介质:水、油、气及某此腐蚀性液体W.O.G 螺纹类型:G·NPT.BSPT.BSP.DIN259/...

产品名称：	丝扣球阀	产品型号：	Q11F
驱动方式：	手动,电动,气动	连接形式：	螺纹
结构形式：	直通式	密封结构：	软密封,硬密封
压力范围：	1.6MPa-6.4MPa	公称通径：	DN6-DN100
常用材质：	WCB,不锈钢等	铭牌：	浦首品牌

丝扣球阀,不锈钢丝扣球阀公称压力:1.6-6.4MPa 适用温度范围:-20～232℃～350℃ 适用介质:水、油、气及某此腐蚀性液体W.O.G 螺纹类型:G·NPT.BSPT.BSP.DIN259/2999

产品特点

Q11F丝扣球阀分为整体式（一片式）、两段式及三段式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊（BW）承插焊（SW）,并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动。

丝扣球阀,不锈钢丝扣球阀实物图

丝扣球阀(图1)

产品特征

公称压力	适用介质	适用稳定范围	螺纹类型
1.6-6.4MPa	水、油、气及某些腐蚀性液体（W。O。G）	-20～232℃～350℃	G。NPT。BSPT。BSP。DI259/2999

主要技术参数

公称通径	DN（mm）	6～100mm
公称压力	PN（MPa）	2.5	4.0	6.4
试验压力	强度试验压力	3.8	6.0	9.6
	高密封试验压力	3.0	4.8	7.6
	低压气密封试验压力	0.6	0.6	0.6
适用介质	水、蒸汽、油品、酸类腐蚀性等。
适用温度	< 150℃（PTFE） < 300℃（PLL）

主要零件材料

NO	零件名称	PART NAME	材料（MATERIAL）
1	阀体	Body	CF8M CF8 WCB
2	阀盖	Cap	CF8M CF8 WCB
3	阀座	Seat	RPTFE
4	球	Ball	SS304 SS316
5	密封垫	Seal Gasket	PTFE
6	阀杆密封	Stem Seal	PTFE
7	阀杆	Stem	SS316
8	阀杆填料	Stem Packing	PTFE
9	填料压盖	Packing gland	SS304
10	弹性垫圈	Spring washer	SS301
11	手柄	Handle	SS304
12	螺母	Stem Nut	SS304

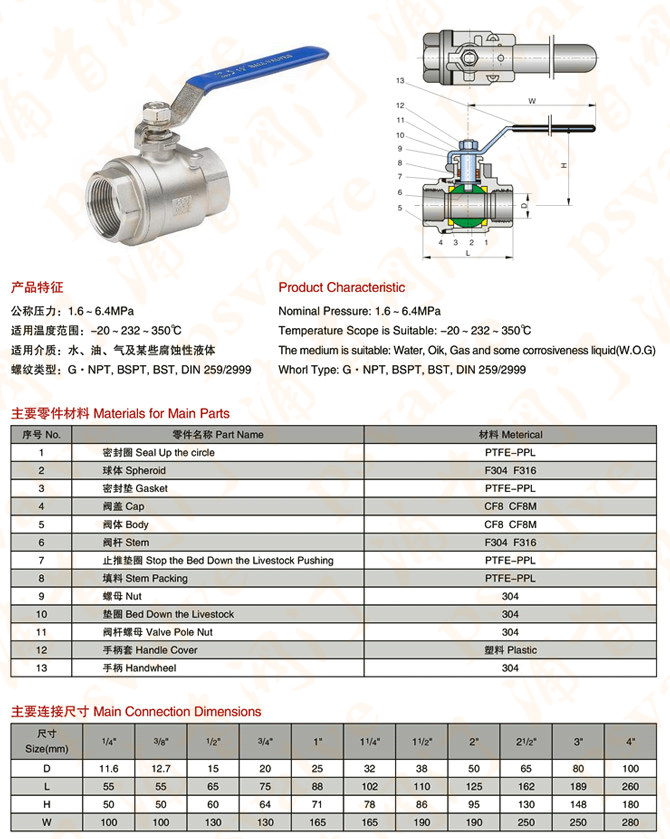

丝扣球阀,不锈钢丝扣球阀参数尺寸图:

丝扣球阀(图2)

丝扣球阀(图3)
