产品名称：电动固定球阀

产品型号：Q947H
产品口径：DN50-1000
产品压力：1.6MPa-25MPa
产品材质：WCB,A105,不锈钢等

电动固定球阀,Q947H电动固定式球阀是新一代高性能球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比，工作时，...

产品名称：	电动固定球阀	产品型号：	Q947H
驱动方式：	电动,气动,手动,涡轮	连接形式：	法兰
结构形式：	固定式	密封结构：	硬密封,软密封
压力范围：	1.6MPa-25MPa	公称通径：	DN50-1000
常用材质：	WCB,A105,不锈钢等	铭牌：	浦首品牌

电动固定球阀,Q947H电动固定式球阀是新一代高性能球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座不会承受过大的压力，所以固定式球阀的转矩小、阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。先进的弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封，因而安装没有流向限制，是双向。

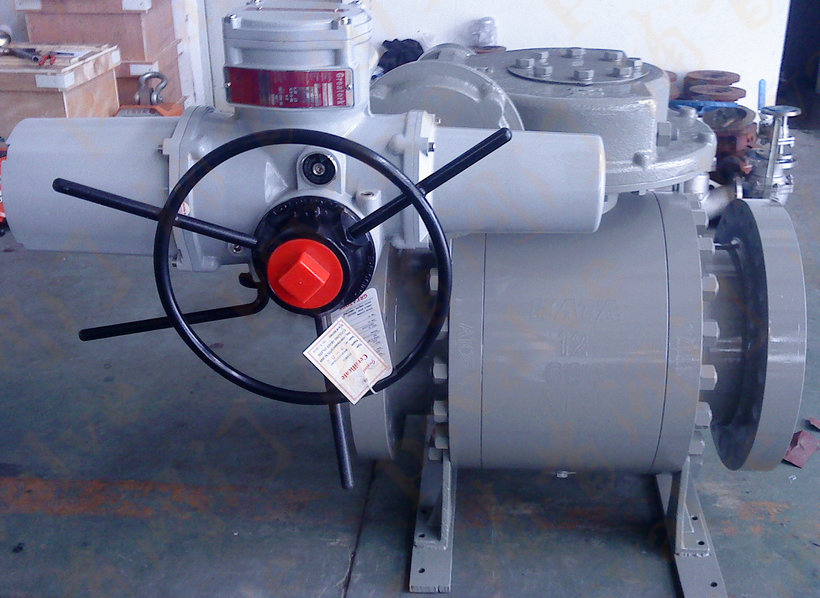

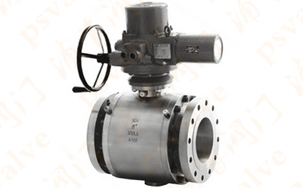

电动固定球阀实物图

电动固定球阀(图1)

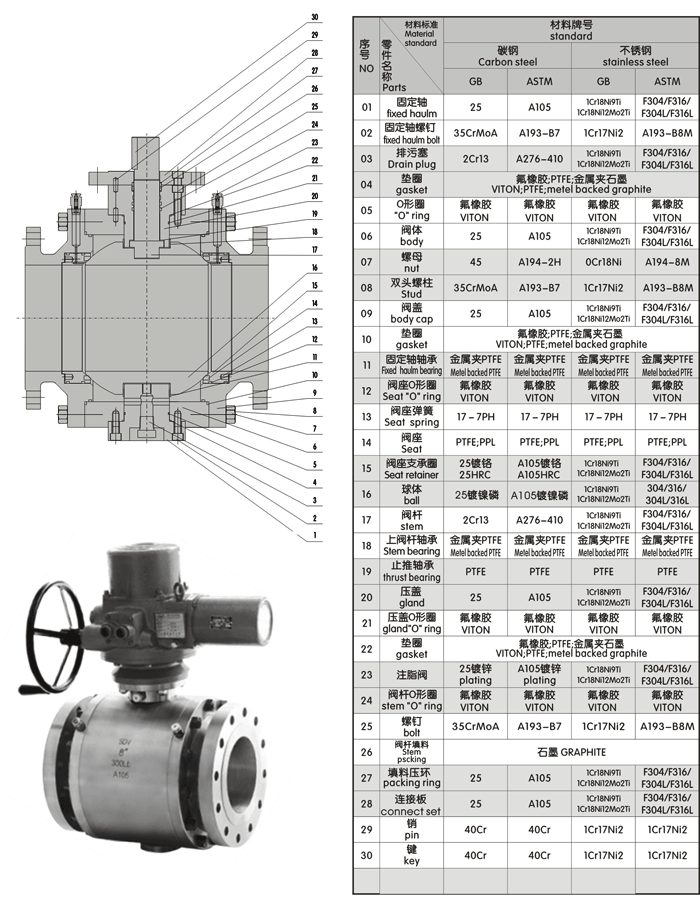

主要零件及材质

序号	零件名称	普通碳钢系列	不锈钢系列		低温钢系列		抗硫系列
							GB标准	NACE标准
1	阀盖	A216 WCB	A351 CF8、CF8M、CF3、CF3M		A352 LCB、 LCC+ENP		A216 WCB	A351 CF8M
2	螺母	A194 2H	A194 8 、8M		A194 4		A194 2HM	A194 2HM
3	螺柱	A193 B7	A193 B8、B8M		A320 L7		A193 B7M	A193 B7M
4	垫片	柔性石墨+不锈钢
5	O形圈	氟橡胶
6	弹簧	INCONEL X-750
7	O形圈	氟橡胶
8	O形圈	氟橡胶
9	挡圈	PTFE
10	防火圈	石墨盘根
11	阀座支撑圈	A105+ HCr/ENP	A182 F304、F316、F304L、F316L	F182 F6a		A105+ HCr/ENP		A182、F316+ENP
12	阀座	PTFE、RPTFE、高分子聚合物NYLON、MOLON或PEEK
13	止推垫片	PTFE、或PTFE+柔性石墨
14	键	GB/T699 45、ASTM 1045
15	阀杆	A182 F6a	A182 F304、F316、F304L、F316L	A182 F6a		A182 F304		A182 F316+ENP
16	防静电装置	不锈钢组合件
17	轴套	304+PTFE
18	球体	A105+ HCr/ENP	A182 F304、F316、F304L、F316L	A352 LCB、 LCC+ENP		A105+ HCr/ENP		A351 CF8M+ENP
19	垫片	PTFE
20	轴套	304+PTFE
21	螺母	A194 2H	A194 8 、8M	A194 4		A194 2HM		A194 2HM
22	螺柱	A193 B7	A193 B8、B8M	A320 L7		A193 B7M		A193 B7M
23	底盖	A105+ HCr/ENP	A182 F304、F316、F304L、F316L	A182 F6a		A105+ENP/A182 F3164+ENP
24	垫片	柔性石墨+不锈钢
25	阀体	A216 WCB	A351 CF8、CF8M、CF3、CF3M	A352 LCB、 LCC+ENP		A216 WCB		A351 CF8M
26	垫片	柔性石墨+不锈钢
27	O形圈	氟橡胶
28	上盖	A105+ HCr/ENP	A182 F304、F316、F304L、F316L	A182 F6a		A105+ENP/A182 F3164+ENP
29	螺钉	A193 B7	A193 B8、B8M	A320 L7		A193 B7M		A193 B7M
30	O形圈	氟橡胶
31	O形圈	氟橡胶
32	填料	柔性石墨/石墨盘根
33	螺母	A194 2H	A194 8 、8M	A194 4		A194 2HM		A194 2HM
34	螺柱	A193 B7	A193 B8、B8M	A320 L7		A193 B7M		A193 B7M
35	联接盘	A105+ HCr/ENP	A182 F304、F316、F304L、F316L	A182 F6a		A105+ENP/A182 F3164+ENP
36	定位销	不锈钢
37	螺钉	A193 B7	A193 B8、B8M	A320 L7		A193 B7M		A193 B7M
38	蜗轮箱	组合件
39	注脂阀	同壳体材料
40	排污阀	同壳体材料
41	注脂阀	同壳体材料

技术规范

设计依据	国标系列	美标系列
设计标准	GB/T12237	AP16D	ANSI B16.34
法兰连接结构长度	GB/T12221	AP16D	ANSI B16.10
结构长度(焊接)	GB/T15188.1	AP16D	ANSI B16.10
连接法兰	GB/T9113 JB/T79 HG20592	ANSI B16.5、B16.47
对焊端	GB/T12224	ANSI B16.25
试验和检验	GB/T9092	AP16D	AP1598

试验压力

压力等级		试验压力(MPa）
公称压力（PN）	磅级（Class）	壳体试验	密封试验
1.0	-	1.5	1.1
1.6	-	2.5	1.76
2.5	-	3.8	2.75
4.0	-	6.0	4.4
6.4	-	9.6	7.04
10.0	-	15.0	16.5
16.0		24.0	17.6
25.0		37.5	27.5
32.0		48.0	35.2
42.0		58.8	46.2
-	150	3.0	2.2
-	300	7.6	5.6
-	600	15.0	11.0
	800	18.2	14.3
	900	22.5	16.5
	1500	35.0	27.5
	2500	63.0	46.2
	3500	84.0	61.6
	4500	114.0	83.6
-	10K	2.4	1.5
-	20K	5.8	4.0

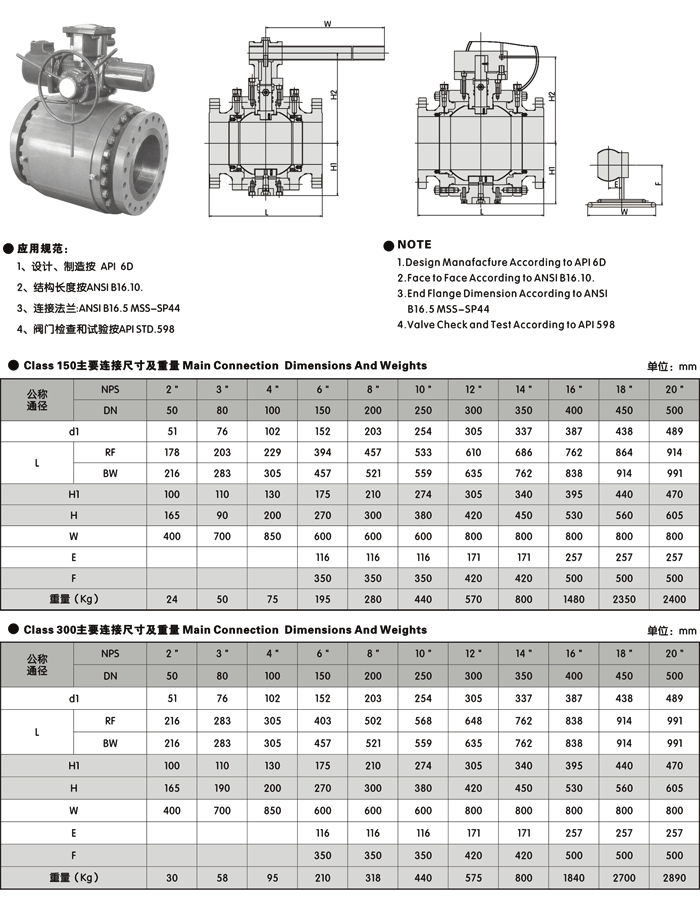

电动固定球阀,Q947H电动固定式球阀参数尺寸图:

电动固定球阀(图2)

电动固定球阀(图3)

电动固定球阀(图4)
