产品名称：	气动高真空球阀	产品型号：	GUQ
驱动方式：	气动,手动,电动	连接形式：	法兰,焊接
结构形式：	三片式	密封结构：	软密封
压力范围：	1.6MPa	公称通径：	DN10-100
常用材质：	不锈钢等	铭牌：	浦首品牌

气动高真空球阀,GUQ气动真空球阀是在1.3×10-7～6×105Pa的真空系统中用来开启或隔断气流的气动阀门，气动真空球阀广泛适用各类气体，液体等正、负压力管道系统，符合GMP标准。由于真空球阀全通道，又能达到超高真空要求，所以也能适用于加速器真空系统。

产品说明

GUQ气动高真空球阀是通过电磁换向阀改变气路方向，控制执行气缸来驱动球阀，达到接通或切断真空(压力)系统管道路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。可选配反馈信号装置及电气阀门定位器。

主要零件材料

阀体、阀盖、阀杆：不锈钢
密封件：四氟乙烯、丁腈橡胶、氟橡胶、PPL。

气动高真空球阀实物图

螺纹连接的外形及连接尺寸(mm) (JB919)

Model型号	DN	G	H	E	L
GUQ-10(G)	10	1/4"	153	104	68
GUQ-16(G)	16	1/2"	155	104	72
GUQ-20(G)	20	3/4"	160	104	82
GUQ-25(G)	25	1"	163	140	90
GUQ-32(G)	32	1-1/4"	180	140	112
GUQ-40(G)	40	1-1/2"	186	140	120
GUQ-50(G)	50	2"	233	164	145
GUQ-63(G)	63	2-1/2"	272	164	185
GUQ-80(G)	80	3"	351	190	210
GUQ-100(G)	100	4"	370	190	268

活套法兰连接的外形及连接尺寸(mm) (GB6070)

Model型号	DN	D	Do	H	E	L	n-φc
GUQ-10(F)	10	55	40	153	105	84	4-φ6.6
GUQ-16(F)	16	60	45	155	130	84	4-φ6.6
GUQ-25(F)	25	70	55	163	165	114	4-φ6.6
GUQ-32(F)	32	90	70	180	165	140	4-φ9
GUQ-40(F)	40	100	80	186	190	160	4-φ9
GUQ-50(F)	50	110	90	233	190	170	4-φ9
GUQ-63(F)	63	130	110	272	250	195	4-φ9
GUQ-80(F)	80	145	125	351	250	203	8-φ9
GUQ-100(F)	100	165	145	370	280	280	8-φ9

快卸法兰连接的外形及连接尺寸(mm) (GB4982)

Model型号	DN	D1	D	H	E	L
GUQ-10(KF)	10	12.2	30	153	104	84
GUQ-16(KF)	16	17.2	30	155	104	84
GUQ-25(KF)	25	26.2	40	163	140	114
GUQ-32(KF)	32	34.2	55	180	140	140
GUQ-40(KF)	40	41.2	55	186	140	160
GUQ-50(KF)	50	52.2	75	233	164	170

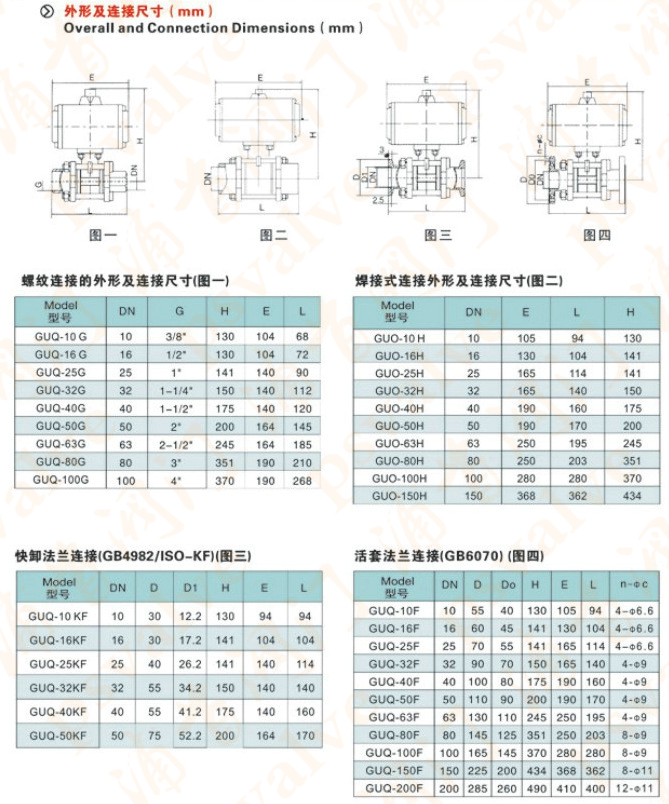

气动高真空球阀,GUQ气动真空球阀参数尺寸图:
