产品详情

产品名称：铸钢球阀

产品型号：Q41F
产品口径：DN15-250
产品压力：1.6MPa-16MPa
产品材质：铸钢,不锈钢等
铸钢球阀,法兰铸钢球阀用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、液化气、天然气、煤气、酸、氧化性介质、尿素等多种介质。铸钢球阀,法兰铸钢球阀标准设计与制造按GB/T122...
产品名称：铸钢球阀产品型号：Q41F
驱动方式：手动,电动,气动连接形式：法兰
结构形式：浮动式,固定式密封结构：软密封,硬密封
压力范围：1.6MPa-16MPa公称通径：DN15-250
常用材质：铸钢,不锈钢等铭牌：浦首品牌

铸钢球阀,法兰铸钢球阀用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、液化气、天然气、煤气、酸、氧化性介质、尿素等多种介质。
铸钢球阀,法兰铸钢球阀标准
设计与制造按GB/T12237
结构长度按GB/T12221
法兰连接尺寸按JB/T79

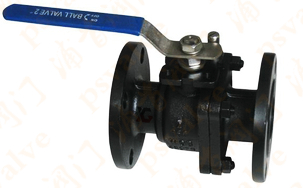

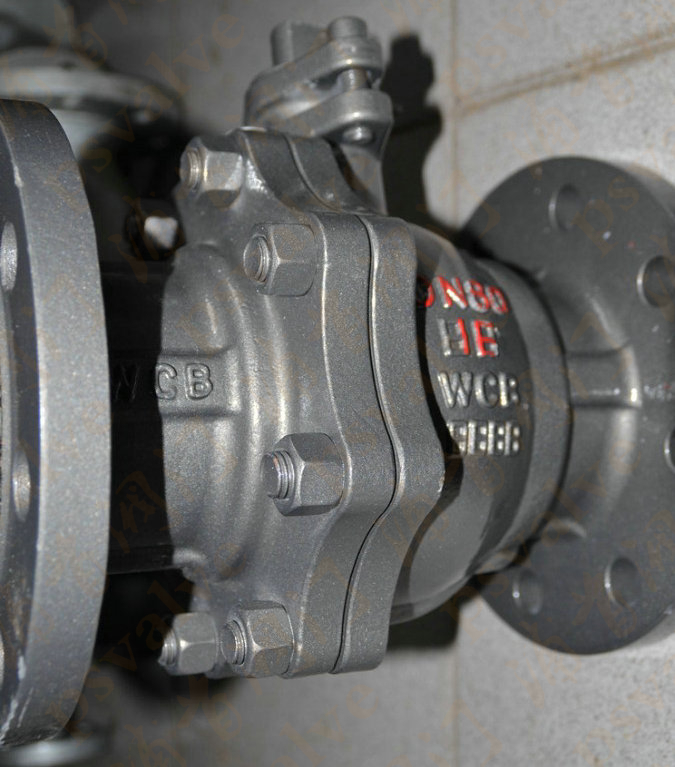

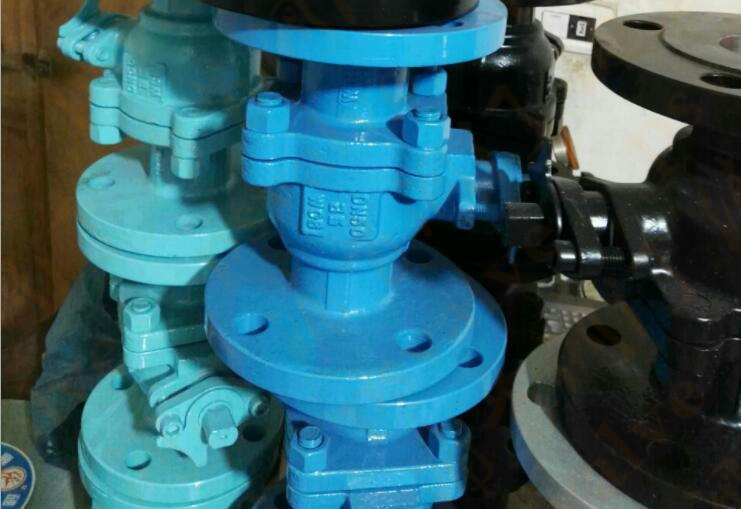

铸钢球阀,法兰铸钢球阀实物图

铸钢球阀(图1)铸钢球阀(图2)铸钢球阀(图3)铸钢球阀(图4)

主要性能规范 Capability Criterion

设计与制造结构长度法兰尺寸压力-温度试验-检验
GB122237GB12221GB9113 JB79GB9131GB/T13927 JB/T9092

压力试验 Pressure Test

公称压力NominalPressure1.62.54.0
强度试验
Shell Test		2.43.86.0
水密封试验
Water Seal Test		1.82.84.4
气密封试验
Air Seal Test		0.4-0.7

主要零件材料 Materials Of main Parts

阀体
Body		WCBZG1Cr18Ni9TiCF8CF3ZG1Cr18Ni12Mo2TiCF8MCF3M
球体阀杆
Ball Stem		3041Cr18Ni9Ti304304L1Cr18Ni12Mo2Ti316316L
阀座
Seat		聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL
垫片
Shim		聚四氟乙烯PTFE 不锈钢/柔性石墨Stainless Steel/flexible Graphite 齿形垫片Tooth Profile Gasket
阀杆座
Stem Seat		聚四氟乙烯PTFE 不锈钢/柔性石墨 Stainless Steel/Flexible Graphite
填料
Packing		聚四氟乙烯PTFE 增强柔性石墨 Enhanced Flexible Graphite
填料压盖
Gland		1Cr18Ni9Ti304304L1Cr18Ni12Mo2Ti316316L
温度
Temperature		-29℃～150℃(聚四氟乙烯 PTFE) -29℃～200℃(加玻纤增强聚四氟乙烯 PTFE+GLASS)
-29℃～300℃(对位聚笨 PPL)
-29℃～550℃(金属硬密封)
介质
Medium		水蒸汽油品
Water steam
Oil goods		硝酸类 Nitric Acid强氧化介质
strongey oxidable medium		醋酸类 Acetic Acid尿素类Urea

主要外型尺寸 Main outer Size

1.6MPaDNLDD1D2bn-φdHD0
凸面法兰
RF
Q41F-16C
Q41PPL
16C
16P
16R		15130956545144-1478140
201401057555144-1484160
251501158565144-1495180
3216513510078164-18150250
4018014511085164-18150300
50200160125100184-18170350
65220180145120204-18195350
80250195160135208-18215400
100280215180155208-18250500
125320245210185228-18265600
150360280240210248-23270800
2004003352952652612-233301200
2.5MPa15130956545164-14103140
凸面法兰
RF
Q41F-25C
Q41PPL
25C
25P
25R		201401057555164-14112160
251501158565164-14123180
3216513510078184-18150250
4018014511085184-18156300
50200160125100208-18172350
65220180145120228-18197350
80250195160135228-23222400
100280230190160248-23253500
125320270220188288-25275600
150360300250218308-25286800
2004003603102783412-253401200

规格主要尺寸 Size Main Dimensions

4.0MPaDNLDD1D2D6bn-φdHD0
凹凸法兰
MFM
Q41F-40C
Q41PPL
40C
40P
40R		1513095654540164-14103140
20140105755551164-14112160
25150115856558164-14123160
321801351007866184-18150250
402001451108576184-18156250
5022016012510088204-18172350
65250180145120110228-18197350
80280195160135121228-18222450
100320230190160150248-23253450
125400270220188176288-25275600
150400300250218204308-25286800
2005503753202822603812-303401200
6.4MPa15165105755540184-14105140
凹凸法兰
MFM
Q41F-64C
Q41PPL
64
64P
64R		20190125906851204-18125160
252161351007858224-18135250
322291501108266244-23150350
402411651259576244-23165350
5029217513510588264-23175450
65330200160130110288-23200450
80356210170140121308-23210600
100432250200168150328-25250700
125508295240202176368-302951100
150559340280240204388-343401500

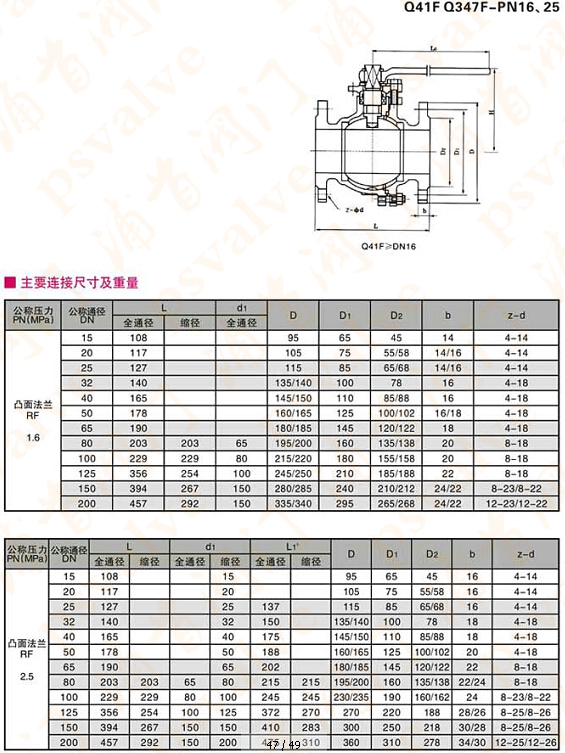

铸钢球阀,法兰铸钢球阀参数尺寸图:

铸钢球阀(图5)

铸钢球阀(图6)

铸钢球阀(图7)
