产品名称:氧气球阀
产品口径:DN15-600
产品压力:1.6MPa-4.0MPa
产品材质:不锈钢,铜
氧气球阀,氧气专用球阀是为冶金行业在常温下输送氧气的需要而研制开发的特殊阀门。采用优质材料,先进结构,特殊工艺和检测手段,使该类球阀与原冶金企业用的铜截止阀比较有启闭迅速、灵活、密封可靠、结构紧凑、流阻特小等优点。根据氧气输送的特殊性,该球阀设计有防静电,耐火结构,各零部件在装配中严格进行脱脂处理。阀体等部件选用优质不锈钢并经酸洗、钝化,检查和试验用不含任何油脂的纯净自来水进行高压密封试验,用0.6Mpa气体做泄漏试验,阀门应无泄漏;经上述特殊工艺处理,此类球阀不仅操作快速灵便,流阻小,安全可靠,而且使用寿命长(密封副冲刷小)。 氧气球阀设计制造规范:

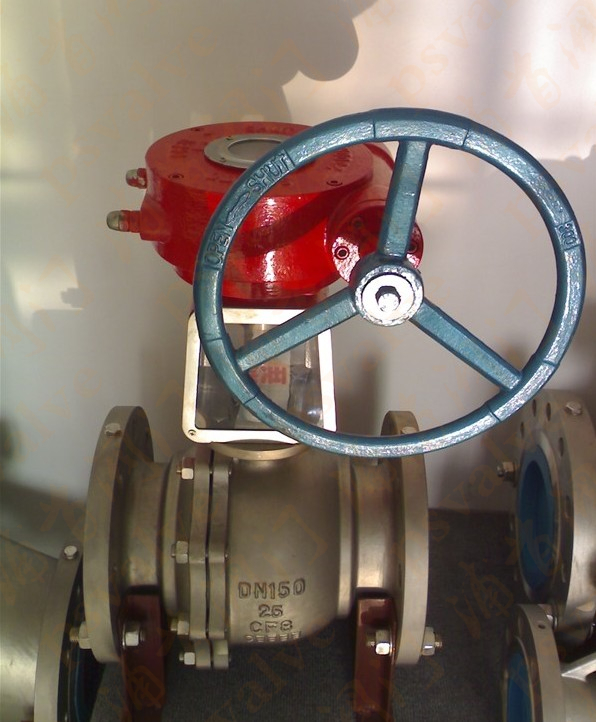

氧气球阀以下几点结构特点: 1 双阻塞与排放 固定球阀采用弹簧预紧浮动阀座,无论阀门处于全开或全关状态时,上下游侧的阀座使流体阻断,阀体中腔滞留物通过排放阀排泄。 2 自动泄压 阀门体腔停留介质温度升高而引起异常升压时,不需通过安全阀,而仅靠阀座功能就可自动泄压,这对保证阀门在输送液体介质时的安全性非常重要。 3 防火安全 阀门都具备防火安全功能,其设计、制造均严格遵循API 607和API 6FA 规范要求,并通过权威机构试验验证。 4 密封紧急救护 由于介质中的异物或火灾造成阀座密封意外失效,注脂阀提供了与注脂枪的快速连接,方便快捷地将密封脂注入到阀座密封部位,缓解泄漏。 5 可靠的阀杆密封和低操作力矩 除了设置标准密封套圈外,填料压盖上也设置了“O”型密封圈,双重密封保证了阀杆密封的可靠性;增设的石墨填料和密封脂注入使火灾后的阀杆泄漏降至最低。阀杆滑动轴承和止推轴承使阀门操作轻便。 6 全通径或缩径 7 阀杆加长 8 操作灵活 氧气球阀,氧气专用球阀实物图
产品应用①化工、石油化工生产中的弱腐蚀性物料,如:水、氨、氧、油品、烃类等。 主要性能规范
主要零件材料
氧气球阀相关尺寸图:
|
