产品名称：气源球阀

产品型号：QG.QY1
产品口径：DN4-DN50
产品压力：1.6MPa-16MPa
产品材质：不锈钢等

气源球阀是自动控制系统中的重要组成部分。该系列阀门产品结构形式有直通、角通、三通、排气、多位一通、多位二通切换等，广泛适用于仪表、实验室、试制车间、油炼厂。液压和气压管道，营业充气，测量仪器的关闭和排...

产品名称：	气源球阀	产品型号：	QG.QY1
驱动方式：	手动	连接形式：	卡套式
结构形式：	固定球	密封结构：	软密封
压力范围：	1.6MPa-16MPa	公称通径：	DN4-DN50
常用材质：	不锈钢等	铭牌：	浦首品牌

气源球阀是自动控制系统中的重要组成部分。该系列阀门产品结构形式有直通、角通、三通、排气、多位一通、多位二通切换等，广泛适用于仪表、实验室、试制车间、油炼厂。液压和气压管道，营业充气，测量仪器的关闭和排气，控制盘中等真空系统，高纯化装置，高压系统，气体分析、试验设备、粮食加工、试验站及其它一切相适应的设备和场所。

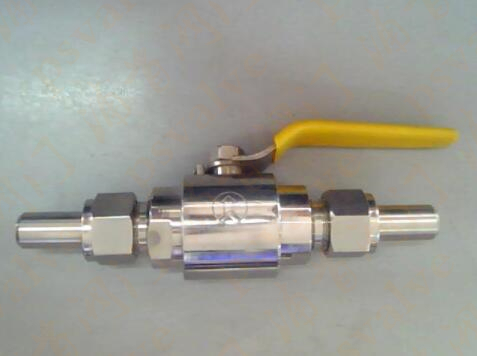

气源球阀,不锈钢气源球阀,卡套式气源球阀实物图

气源球阀(图1) 气源球阀(图2) 气源球阀(图3)

主要性能规范及主要零件材料

型号	名称	公称压力(MPa)	强度试验压力	密封试验压力	主要材料Parts material					适用温度（℃） e
					阀体	阀座	球	阀杆	填料
QG·Y1	气源球阀	1.0 2.5	1.5PN	1.1PN	H62		耐酸钢		聚四氟乙烯	常温
QY-1	气动管路球阀
QY-2
QY-3
QG·Y1	卡套式球阀	2.5 4.0 6.4			碳钢耐酸钢		耐酸钢		聚四氟乙烯	-20~200
QH J·Y1
QG·Y1	取压球阀
QH J·AY1
QG·M1	压力表球阀
QH J·M1
Q11SA	内螺纹球阀								柔性石墨	-40~150
Q91SA	异径球阀

主要尺寸

型号	名称	公称通径DN（mm）	配管通径Do（mm）	结构长度L（mm）
QG·Y1	气源球阀	1、6	6、8	90
QY-1	气动管路球阀		6、8、10	66、68、80
QY-2	气动管路球阀		6、8、10	65、66、67
QY-3	气动管路球阀	-	6、8、10	65、66、67
QG·Y1	卡套式球阀	10	12、14	130
QH J·Y1	卡套式球阀	10、15	12、14、18	130
QG·Y1	取压球阀	10	12、14	105
QH J·AY1	取压球阀	10、15	12、14、18	105
QG·M1	压力表球阀	10	-	145
QH J·M1	压力表球阀	3	-	145
Q11SA	内螺纹球阀	10、15	-	68
Q91SA	异径球阀	10	14	100

气源球阀,不锈钢气源球阀,卡套式气源球阀参数尺寸图:

气源球阀(图4)
