产品名称:气动偏心半球阀
产品口径:DN50-1200
产品压力:0.6MPa-4.0MPa
产品材质:铸钢,不锈钢等
气动偏心半球阀,PQ64OH气动偏心半球阀是一种直角旋转的控制阀,由活塞式双作用或单作用(弹簧复位式)气动执行器和偏心半球阀组成,它与电气阀门定位器或电磁阀配套使用,可实现 对工艺管路中流体介质的调节或切断控制.半球切口的球体与阀座之间具有剪切作用,特别适用于含有纤维,微小固体颗粒,纸浆,煤灰等介质的工况. 1.水损为零。采用偏心结构,阀门开启后,流道完全畅通,水头损失为零。可节约大量能源。 气动偏心半球阀实物图
产品说明 PQ640F/Y/H气动偏心半球阀利用偏心阀体,偏心球体和阀座,阀杆作旋转运动时在共同轨迹自动定心,关闭过程中越关越紧,完全达到良好的密封目的。阀门的球体和阀座完全脱离,消除了密封圈的磨损,克服了传统球体阀座与球体密封面始终磨损的问题,非金属弹性材料被嵌入金属座中,阀座金属面受到良好的保护。本产品特别适用于钢铁业,铝业,纤维,微小固体颗粒,纸浆,煤灰,石油气等介质。 结构特点1. 阀座设外台阶与阀体内台阶相配合的结构,防止了球体与阀座发生卡阻或脱离现象。 执行标准设计制造:GB12237-89 性能参数
材料明细表
主要零件材料

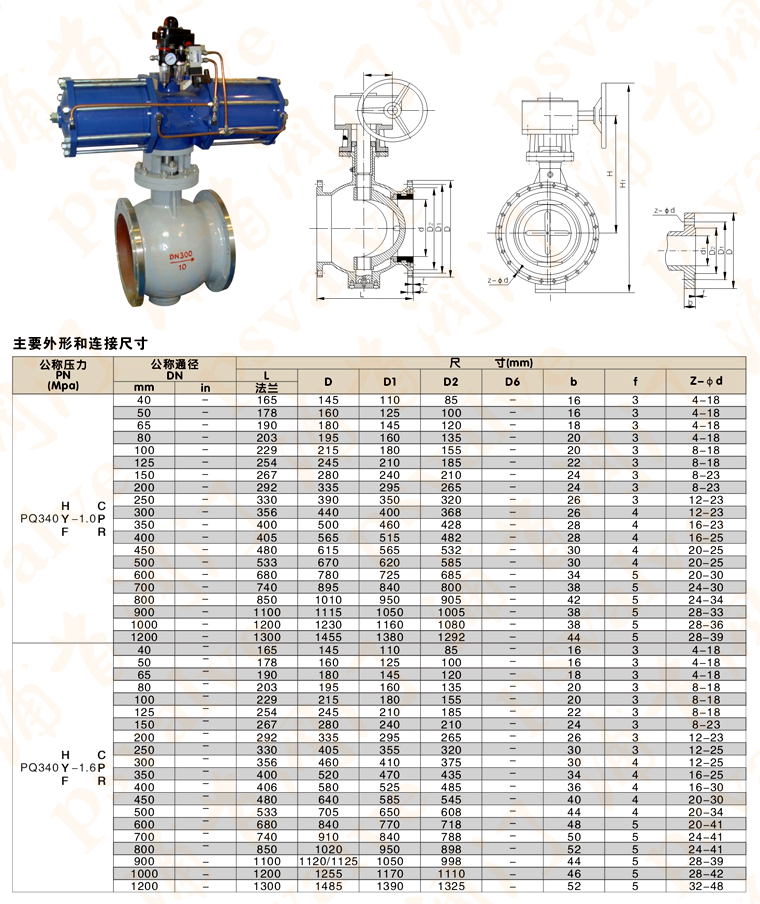

气动偏心半球阀,PQ64OH气动偏心半球阀参数尺寸图:
|
