产品详情

产品名称：三片式焊接球阀

产品型号：Q61F
产品口径：DN6-100
产品压力：1.6MPa-10MPa
产品材质：铸钢,锻钢,不锈钢等
三片式焊接球阀产品特点：应用规范公称压力：1.6-16MPa 适用温度：-20～232℃～350℃ 焊接类型：对焊（BW）、承插焊（SW）三片式焊接球阀。产品特征公称压力1.6-6.4MPa适用稳定范...
产品名称：三片式焊接球阀产品型号：Q61F
驱动方式：手动,电动,气动连接形式：焊接
结构形式：三片式密封结构：软密封,硬密封
压力范围：1.6MPa-10MPa公称通径：DN6-100
常用材质：铸钢,锻钢,不锈钢等铭牌：浦首品牌

三片式焊接球阀产品特点：应用规范公称压力：1.6-16MPa 适用温度：-20～232℃～350℃ 焊接类型：对焊（BW）、承插焊（SW）三片式焊接球阀。

产品特征

公称压力1.6-6.4MPa
适用稳定范围-20～232℃～350℃
适用介质水、油、气及某些腐蚀性液体（W。O。G）
对焊标准(BW)GB12224.ANSIB16.25

主要零件材料

零件名称材质
阀体不锈钢CF8M碳钢WCB
密封圈聚四氟乙烯PTFE聚四氟乙烯PTFE
阀盖不锈钢CF8M碳钢WCB
球体不锈钢SS316不锈钢SS304
阀杆不锈钢SS316不锈钢SS316
螺母不锈钢SS304不锈钢SS304
垫圈不锈钢SS304不锈钢SS304
手柄套塑料塑料
手柄不锈钢SS304不锈钢SS304
阀杆螺母不锈钢SS304不锈钢SS304
填料压盖螺母不锈钢SS304不锈钢SS304
填料聚四氟乙烯PTFE聚四氟乙烯PTFE
止推垫圈聚四氟乙烯PTFE聚四氟乙烯PTFE
螺栓不锈钢SS304不锈钢SS304

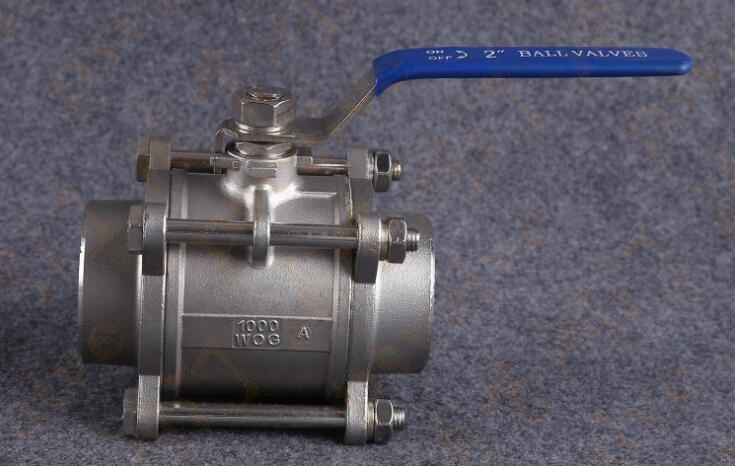

三片式焊接球阀实物图

三片式焊接球阀(图1)

三片式焊接球阀参数尺寸图:

三片式焊接球阀(图2)
