产品名称:偏心半球阀
产品口径:DN50-1000
产品压力:1.6MPa-10MPa
产品材质:铸钢,不锈钢等

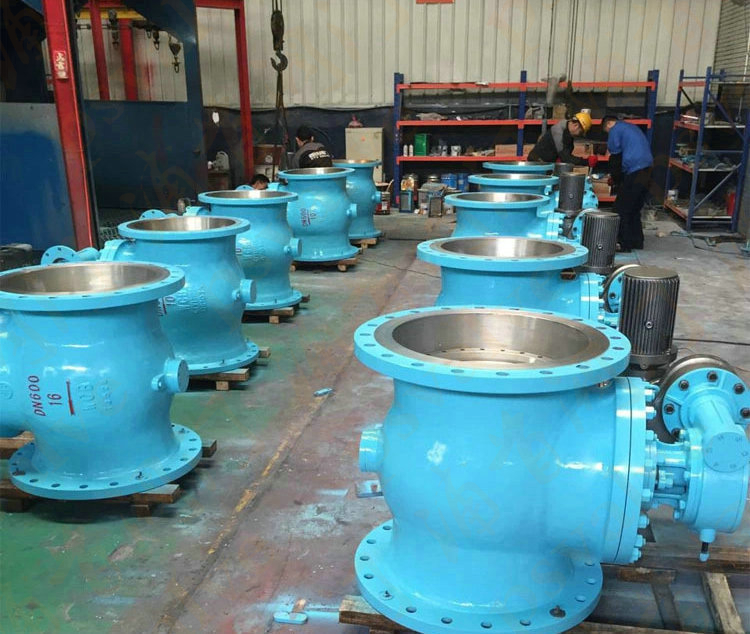

偏心半球阀,PBQ340H偏心半球阀具有开启力小,关闭能破除结垢障碍,实现密封性能好等特点,耐磨。偏心半球阀的耐磨腐蚀材质,因而被广泛的应用在水,蒸汽,污水,石油化工,天然气,溶液及矿浆等两相介质,及尘埃气体等的理想传输设备。 偏心半球阀是一种实用操作型的产品,其执行机构上配备液动执行装置,更方便用户操作轻便,远距离自动化操作,发展了半球阀的用途范围,特别在恶劣的环境下不方便与人工操作或常开动作时,配套自动化电脑操作情况下,半球阀,更为开创了新创意。 偏心半球阀,PBQ340H偏心半球阀的结构原理是半球体中线与阀杆中线偏置尺寸,与阀座中线偏置尺寸,全开时球体与阀座完全脱开,并有一定的间隙,回转半径分为长半径和短半径,在长半径转动轨迹的切线会与阀座密封面形成一个θ角,在阀门启闭时,半球相对阀座面有一个渐出脱离和渐入挤压的作用,从而降低了启闭时阀座与半球之间的机械磨损和擦伤,提高了使用寿命。 偏心半球阀,PBQ340H偏心半球阀产品标准规范:1.设计与制造:GB/T12237 2.压力试验:GB/T13927 3.法兰连接尺寸;GB/T9113.1-9113.4、 GB/T17241.6、JB/T79.1-79.4 、HG20596 偏心半球阀,PBQ340H偏心半球阀 产品【适用工矿】:可广泛应用于含纤维,固体颗粒,粉尘,料浆,污水及易结晶等各种介质的管道系统,作启闭及调节流量用。 偏心半球阀【产品特色】: 1.产品采用半球结构,卧装方式,开启后半球体位于通道上方,完全脱离通道,因此阀门流通能力大,不沉积杂质. 2.半球体采用三偏心结构,开启时迅速脱离阀座,有效防止密封面的摩擦损伤,并减小了操作力矩,延长了阀门的寿命。 3.半球体高硬度密封面与金属阀座配合具有剪切作用,能剪断铁丝及各种纤维织物,不缠绕,不沉积。是污水处理系统首选阀门。 偏心半球阀,PBQ340H偏心半球阀特点如下: 1. 开关方便:启闭时球面与阀体相脱离,无任何接触,扭矩小,转动灵活,启闭时半球阀座的剪切作用能切去密封面上的结垢及粘连物,能保持密封严紧。 2. 直通式:单向密封和偏心式结构,开启时球与阀体相脱离,流道直通,不会出现卡、堵现象。 3. 阀门属于硬密封结构,密封副根据不同介质,使用不同的耐磨合金材质,而且还具有坚硬的耐磨性与相应的耐腐蚀性。 4. 密封面的偏心结构使球面能自动补偿磨损,保持阀门的密封性,使用寿命长,安全可靠。 偏心半球阀实物图
偏心半球阀,PBQ340H偏心半球阀性能参数
材料明细表

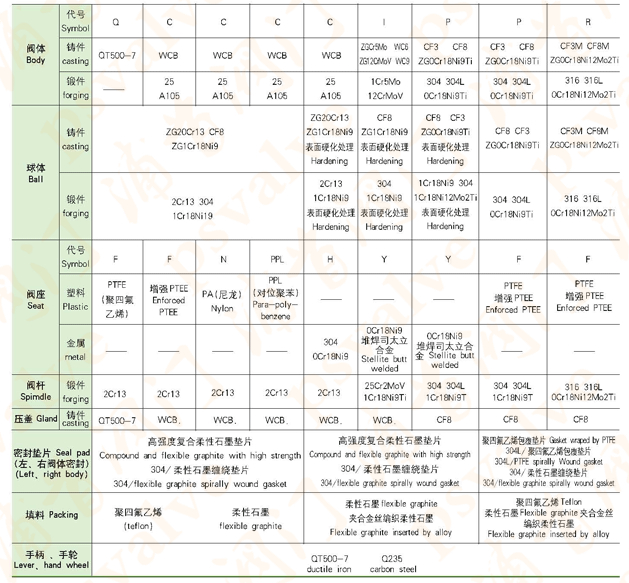

主要零件材料

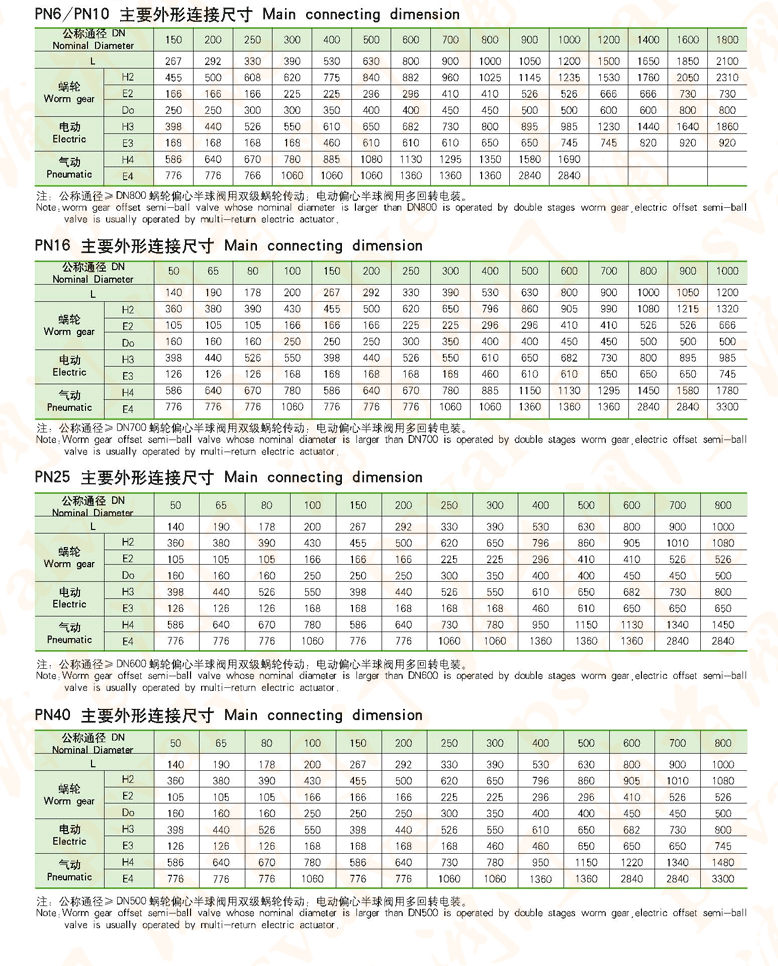

偏心半球阀,PBQ340H偏心半球阀尺寸图:
|
