PQ340H上装式偏心半球阀适用范围

1、使用于清水，原水（含泥砂），污水，海水，蒸水，油，氧化铝，城市采暖供热等要求严格的系统中。

2、软密封偏心半球阀适用温度-40摄氏度~-135摄氏度，而硬密封偏心半球阀使用温度为常温至600摄氏度左右。

3、适用于水坝底部放空阀和控制阀（高流速状态）。煤粉灰渣，适用于液态、固态两相混流或液态输送中化学反应有结晶析出或结垢的工业管道输送。偏心半球阀产品结构特点根据客户所需介质、温度要求不同，球冠采用铬钼、钒合金，阀座堆焊铬、钼合金、铬合金、不锈钢合金满足不同料浆输送的需要。

4、适用于泵输送第统的阀门，如加压系统，中央空调系统。

5、适用于自来水系统，煤气系统，天然气系统等地下管线。

二、上装式偏心半球阀执行标准：

1、设计和制造：GB/T12237-2007;

2、检验和试验：GB/T13927-1992;

3、法兰连接：GB/T9113.1-2000;

4、结构长度：JD-2004.

上装式偏心半球阀性能参数

公称压力（Mpa）	0.6	1.0	1.6	2.5	4.0
公称通经（mm）	40-600	40-600	40-600	40-600	40-600
密封试验压力（Mpa）	0.66	1.1	1.76	2.75	4.4
壳体试验压力（Mpa）	0.9	1.5	2.4	3.75	6.0
适用温度（℃）	－29～300、－29～425、－29～540
适用介质	清水、海水、污水、酸碱等液体、料浆、蒸汽、燃气、油类
驱动方式	手动、电动、气动
连接形式	法兰连接、对夹连接
安装方式	立式安装、卧式安装

上装式偏心半球阀材料明细表

序号	名称及规格	材料
1	底盖	25
2	内六角螺栓	35CrMo
3	垫片	柔性石墨
4	阀体	WCB
5	下阀杆	2Cr13
6	球体	WCB
7	滑动轴承	铜基合金或不锈钢
8	垫片	柔性石墨
9	阀座+堆焊合金钢	25
10	阀座支承	25
11	内六角螺栓	35CrMo
12	键	40Cr
13	上阀杆	2Cr13
14	滑动轴承	铜基合金或不锈钢
15	填料垫	2Cr13
16	填料	柔性石墨
17	填料压盖	WCB
18	支架	WCB
19	螺柱	35CrMo
20	螺母	45
21	螺柱	35CrMo
22	螺母	45
23	螺柱	35CrMo
24	螺母	45
25	键	40Cr
26	手动操作器	组合件

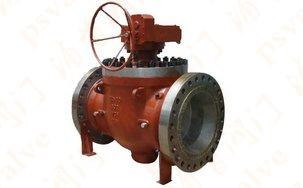

上装式偏心半球阀实物图

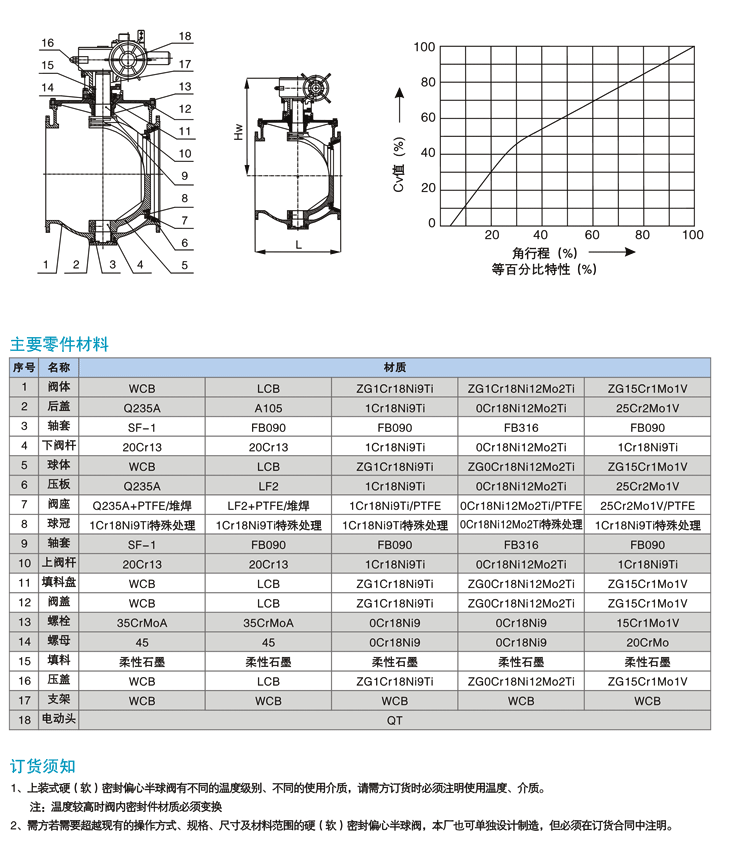

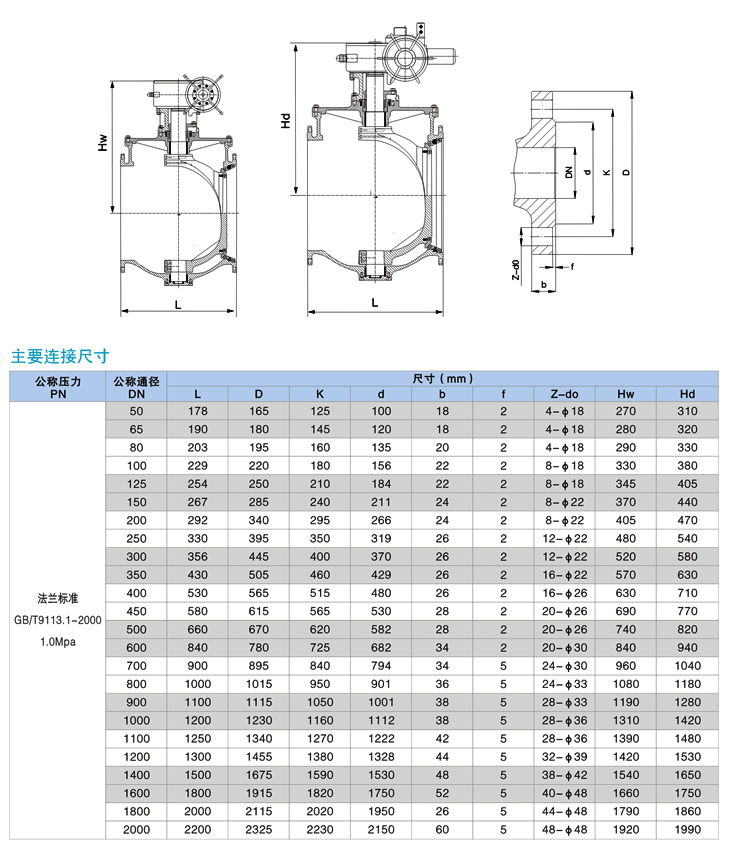

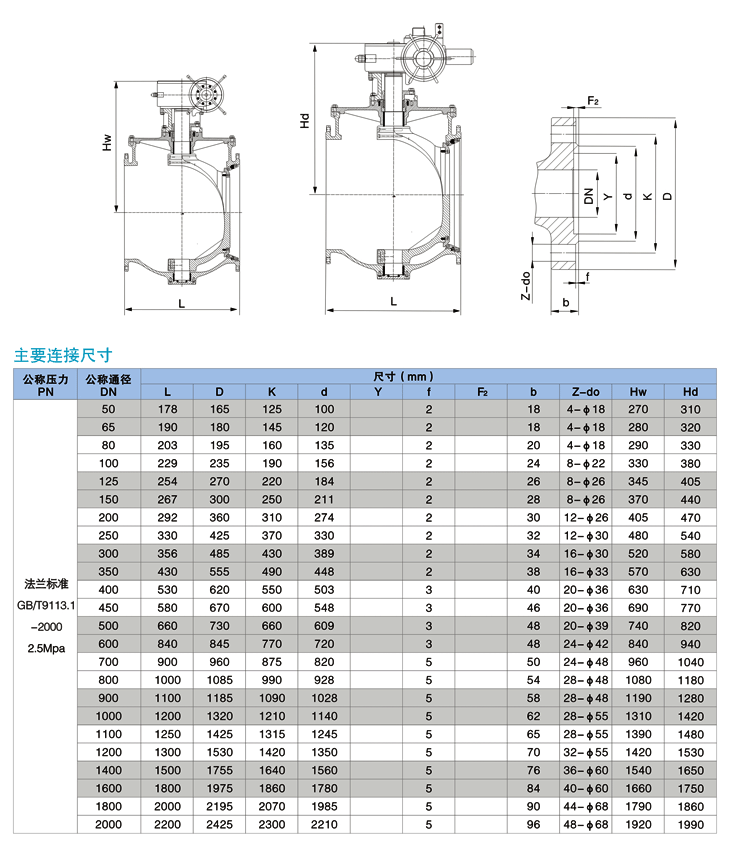

上装式偏心半球阀,PQ340H上装式偏心半球阀参数尺寸图:
