产品名称：	三片式球阀	产品型号：	Q11F
驱动方式：	手动,电动,气动	连接形式：	螺纹,法兰,焊接,卡套
结构形式：	三片式	密封结构：	软密封,硬密封
压力范围：	1.6MPa-6.4MPa	公称通径：	DN6-100
常用材质：	WCB,不锈钢等	铭牌：	浦首品牌

产品说明

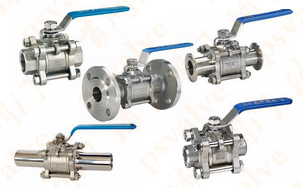

三片式球阀,三片式内螺纹球阀分为整体式一片式、两段式及三段式。阀体铸造采用先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。 阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。
Q11F三片式球阀适用于PN1.0～6.4MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
产品特点
三片式球阀阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。 阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊（BW）承插焊（SW）,并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动。

三片式球阀产品特征

公称压力	适用介质	适用稳定范围	螺纹类型
1.6-6.4MPa	水、油、气及某些腐蚀性液体（W。O。G）	-20～232℃～350℃	G。NPT。BSPT。BSP。DI259/2999

主要技术参数

公称通径	DN（mm）	6～100mm
公称压力	PN（MPa）	2.5	4.0	6.4
试验压力	强度试验压力	3.8	6.0	9.6
	高密封试验压力	3.0	4.8	7.6
	低压气密封试验压力	0.6	0.6	0.6
适用介质	水、蒸汽、油品、酸类腐蚀性等。
适用温度	< 150℃（PTFE） < 300℃（PLL）

三片式球阀主要零件材料

NO	零件名称	PART NAME	材料（MATERIAL）
1	阀体	Body	CF8M CF8 WCB
2	阀盖	Cap	CF8M CF8 WCB
3	阀座	Seat	RPTFE
4	球	Ball	SS304 SS316
5	密封垫	Seal Gasket	PTFE
6	阀杆密封	Stem Seal	PTFE
7	阀杆	Stem	SS316
8	阀杆填料	Stem Packing	PTFE
9	填料压盖	Packing gland	SS304
10	弹性垫圈	Spring washer	SS301
11	手柄	Handle	SS304
12	螺母	Stem Nut	SS304

片式球阀,三片式内螺纹球阀参数尺寸图:

SIZE	1/4"	3/8"	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"
D	11.6	12.7	15	20	25	32	38	50	65	80	100
L	68	68	72	82	90	112	120	145	185	210	268
H	100	100	130	130	165	165	190	190	250	250	280
E	100	100	130	130	165	165	190	190	250	250	280
