产品名称：	一体式球阀	产品型号：	Q41M
驱动方式：	手动,涡轮,电动,气动	连接形式：	法兰,螺纹
结构形式：	一体式	密封结构：	PTFE，PPL，硬密封
压力范围：	1.6MPa-6.4MPa	公称通径：	DN15-300
常用材质：	铸铁,WCB,不锈钢等	铭牌：	浦首品牌

一体式球阀,一体式高温球阀中的球体、密封圈采用了特殊的加工工艺和最新密封材料,使球体表面粗糙度和圆度达到标准要求,从而提高了密封性能和使用寿命、耐高温、耐磨、耐油、耐腐蚀的能力。顺时板动手柄带动阀杆驱动球体旋转,使介质顺利通过。

一体式高温球阀为金属密封结构,密封形式为金属对金属密封,可调换金属密封圈对金属密封,不锈钢板与石墨复合板密封圈对金属密封.硬密封蝶阀的驱动形式除了电动之外还有：手动,蜗轮杆传动,气动等。
　　高温球阀的蝶板安装于管道的直径方向。在硬密封球阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则全开状态。

一体式球阀,一体式高温球阀性能参数:

型号	公称压力 (MPa)	强度试验压力 (MPa)	密封试验压 (MPa)	适用温度 (℃)	适用介质
641M/F -16C	1.6	2.4	1.8	-28～+300 (M/F)	导热油、水、蒸汽、气体、油品、硝酸类腐蚀性介质、醋酸类腐蚀性介质
641M/F -25C	2.5	4.0	2.8	-28～+350 (PPN)

一体式球阀,一体式高温球阀主要零部件材料:

序号	零部件名称	材料
1	阀体	球墨铸铁、碳素钢、铸不锈钢
2	密封圈	(M/F)高强度耐磨碳结石墨≤300℃ (PPN)对莅聚苯、温度≤350℃
3	球	不锈钢
4	填料	聚四氟乙烯
5	填料压盖	QT450－10球墨铸铁
6	阀杆	碳素钢、铬不锈钢
7	手柄	碳钢

不锈钢气动一体式球阀图片

手动一体式球阀,一体式高温球阀实物图

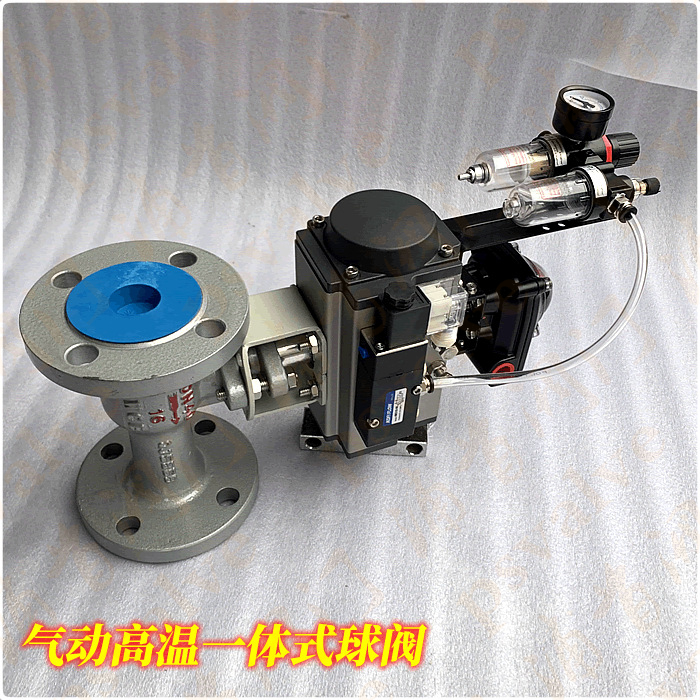

气动铸铁高温一体式球阀实物图

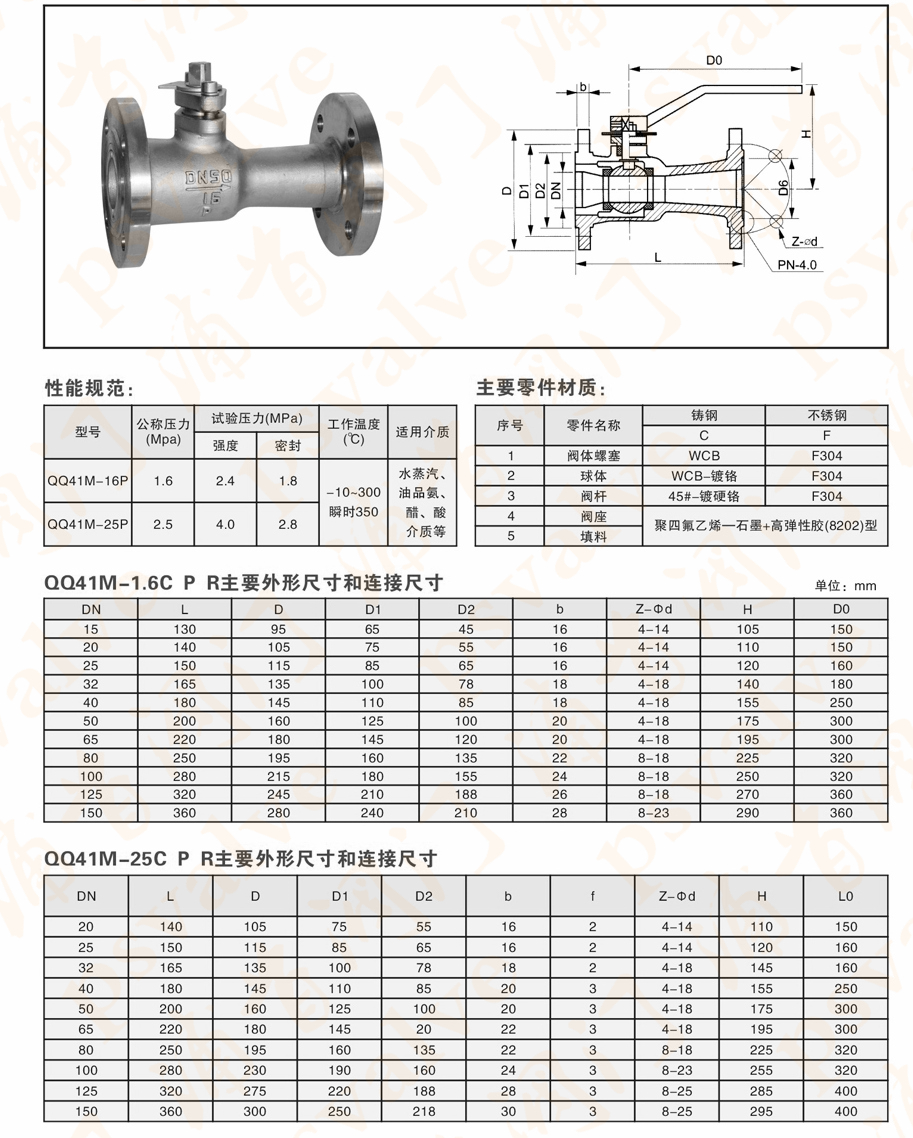

一体式球阀,一体式高温球阀参数尺寸图:
