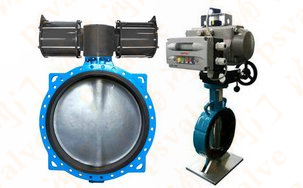

气动软密封蝶阀中线软密封蝶阀是管线优先选用的常规蝶阀，具有结构简洁，流阻系数小，流量特性趋于直线，不会滞留杂物。且重量轻，安装方便，驱动扭矩较小的优点。气动蝶阀既可作切断介质用，又可作调节介质的流量用。驱动装置根据用户要求，分别可采用手动、电动、气动等方式。选用不同材料的零件，配用不同材料的密封圈，可适应不同的介质、工况，使成本与性能达到最佳效果。
　　D671X气动蝶阀适用于温度≤120℃或≤150℃，公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业，特别适用于双向密封和阀体易锈蚀场合，作调节流量和截流介质。

气动软密封蝶阀的特点
　　1、小巧轻便，容易拆装及维修，并可在任意位置安装。
　　2、结构简单、紧凑，操作扭矩小，90°回转开启迅速。
　　3、流量特性趋直线，调节性能好。
　　4、蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。
　　5、蝶板外圆采用球面造型，提高了密封性能及延长了阀门的使用寿命，带压启闭5 万次以上仍保持零泄漏。
　　6、密封件可更换，且密封可靠达到双向密封。　
　　7、蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。
　　8、该阀可设计成法兰连接和对夹连接。
　　9、驱动方式可选择手动、电动或气动。

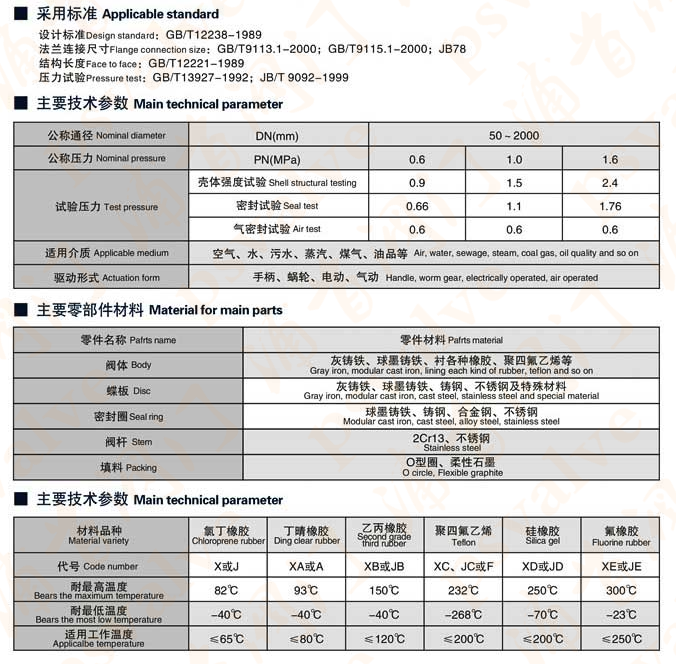

设计标准

技术参数

气动执行器参数

采用新型系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

气动软密封蝶阀,D671X气动软密封蝶阀零件材料

性能规范

密封材料和适用温度

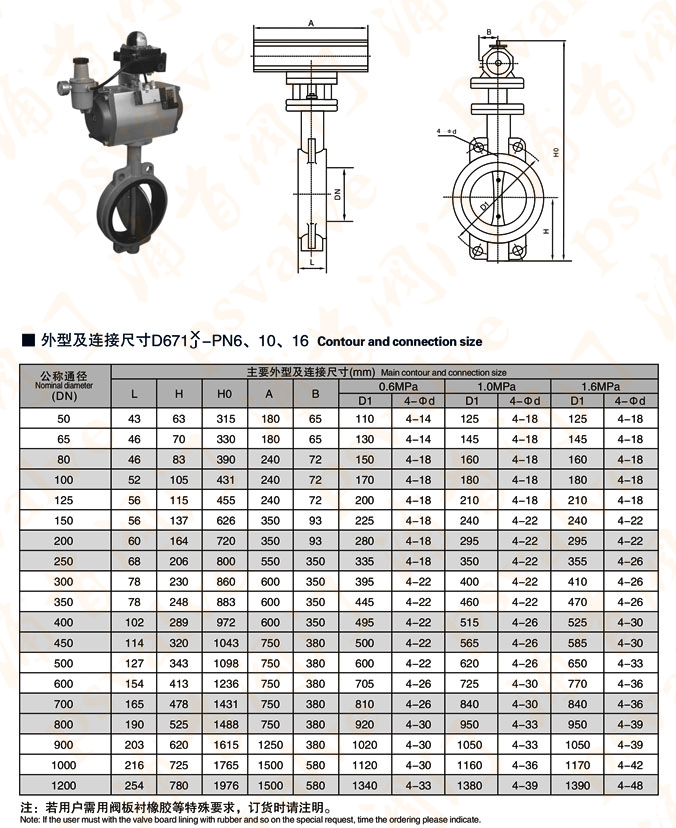

气动对夹式软密封蝶阀相关尺寸结构图:

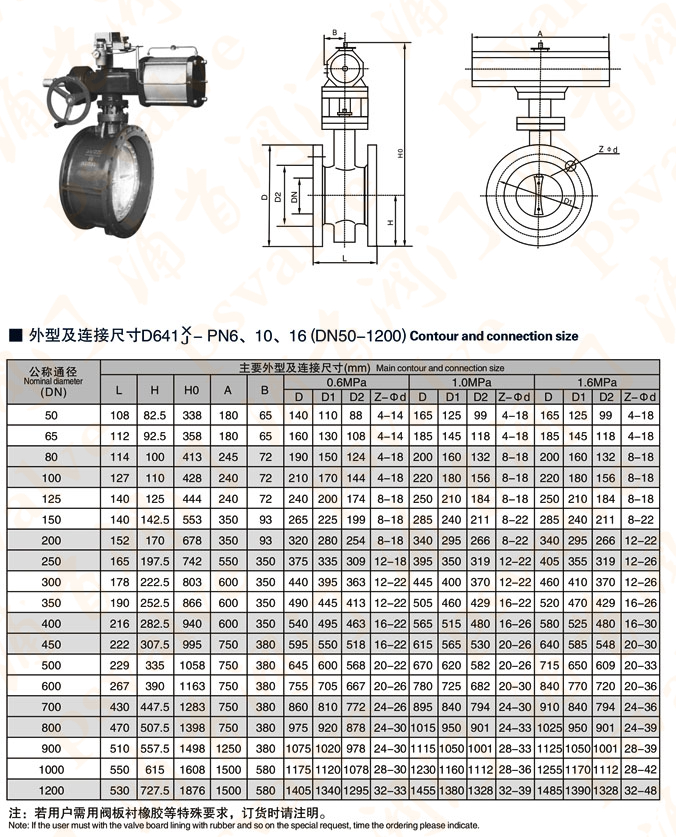

气动法兰式软密封蝶阀相关尺寸图:
