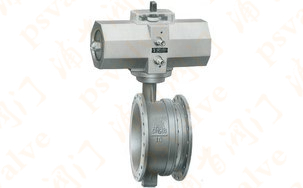

产品名称：气动伸缩蝶阀

产品型号：SD643H
产品口径：DN50～1000
产品压力：1.0MPa-1.6Mpa
产品材质：铸铁,WCB,不锈钢等

气动伸缩蝶阀应用范围气动法兰式伸缩蝶阀在一定范围内可轴向伸缩，也能在一定的角度范围内克服管道对接不同轴而产生的偏移，能极大的方便阀门管道的安装与拆卸。适用在食品、饮料、医药纯净管路及工业环保、水处理、...

产品名称：	气动伸缩蝶阀	产品型号：	SD643H
驱动方式：	气动,电动,手动	连接形式：	法兰
结构形式：	双偏心	密封结构：	金属硬密封,软密封可选
压力范围：	1.0MPa-1.6Mpa	公称通径：	DN50～1000
常用材质：	铸铁,WCB,不锈钢等	铭牌：	浦首品牌

气动伸缩蝶阀应用范围
气动法兰式伸缩蝶阀在一定范围内可轴向伸缩，也能在一定的角度范围内克服管道对接不同轴而产生的偏移，能极大的方便阀门管道的安装与拆卸。适用在食品、饮料、医药纯净管路及工业环保、水处理、高层建筑、给排水管路作启闭或调节介质流量之用。
气动伸缩蝶阀采用标准：法兰连接尺寸 GB4216.4-84;GB9115.8-8
结构长度GB12221-89
压力试验GB/T13927-92;ZBJ16006-90

气动伸缩蝶阀(图1)

技术参数

公称通经DN（mm）		50～1000		50～1000
公称压力PN（MPa）		0.6	1.0	1.6
密封试验（MPa）		0.66	1.1	1.76
强度试验（MPa）		0.9	1.5	2.4
适用温度	软密封	X:-40℃～90℃;XF:-20℃～200℃
	硬密封	碳钢:-29℃～425℃不锈钢-40℃～650℃
适用介质		水、空气、天然气、油品及弱腐蚀性流体
泄漏率		符合GB/T13927-92标准
驱动方式		蜗轮传动、电动、气动、液动

零件材质

零件名称	材料
阀体	铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢、不锈钢、铬钼钢
密封圈	橡胶、聚四氟、聚内脂、不锈钢
阀杆	2Cr13、不锈钢、铬钼钢
伸缩管	铸铁、铸钢、不锈钢、铬钼钢
填料	柔性石墨

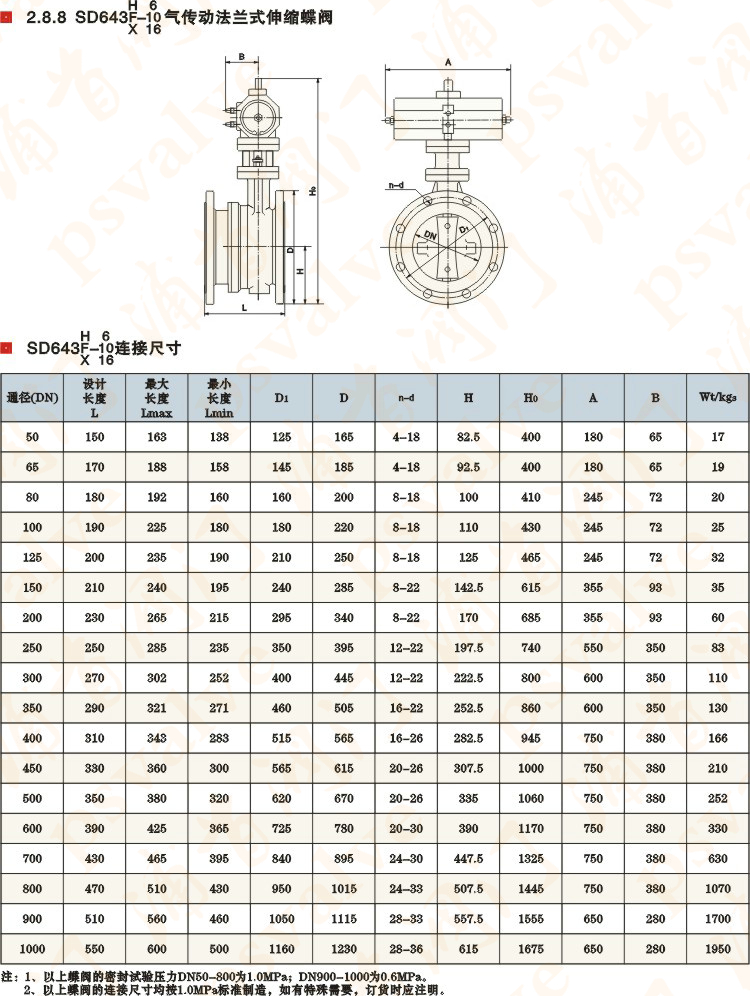

气动伸缩蝶阀相关尺寸图:

气动伸缩蝶阀(图2)
