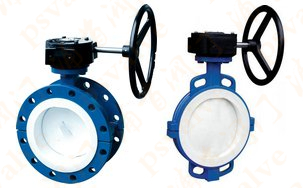

防腐蚀衬氟蝶阀,衬四氟蝶阀,全衬里蝶阀采用对分两片阀体组合,阀座与阀体内衬一体化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,产品可承受“除熔融碱金属和元素氟”外的任何介质腐蚀,其中D71F46阀杆与蝶板（锻）为一体,表面均匀包覆一层FEP。阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。

公称通径：DN40-DN1200
公称压力：1.0Mpa-1.6Mpa
适用温度：-20℃~120℃
适用介质：任何有机溶剂或试剂，稀或浓无 机 酸，碱，酮，芳烃，氯化烃等
阀体材质：铸铁、铸钢、碳钢、不锈钢等
连接方式：法兰连接
设计制造：GB12238-89
结构长度：GB12221-89
法兰标准：JB/T79
检查试验：GB/T13927-92

①设计新颖、合理、结构独特，重量轻，启闭迅速；
②操力矩小，操作方便，省力灵巧；
③可以任何位置安装，维修方便；
④密封件可以更换，密封性能可靠达到双向密封零泄漏；
⑤密封材料耐老化、耐腐蚀，使用寿命长等特点。

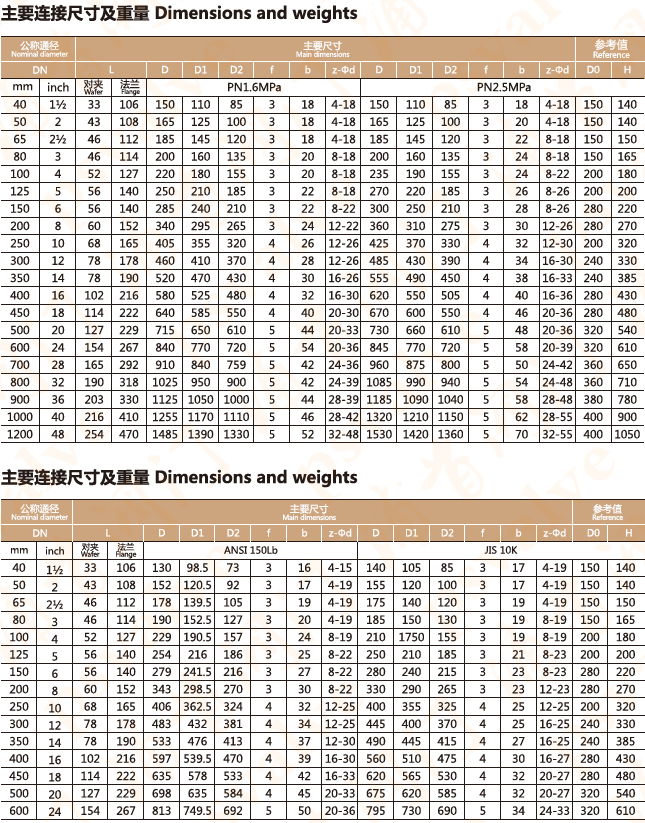

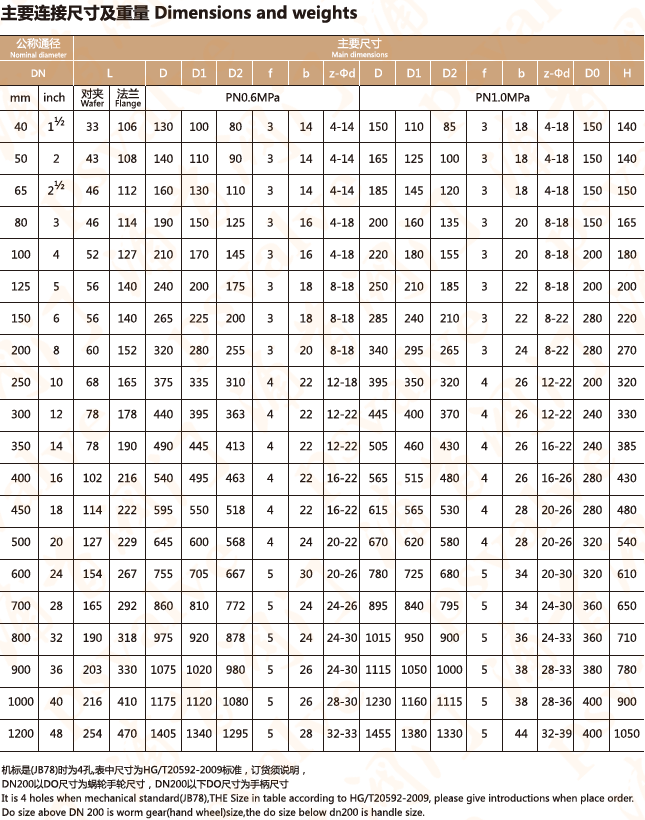

衬氟蝶阀,衬四氟蝶阀,全衬里蝶阀尺寸结构图：
