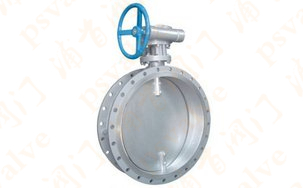

产品名称：通风蝶阀

产品型号：D41W,D341W
产品口径：DN50-1200
产品压力：0.4MPa-0.6MPa
产品材质：铸铁,WCB等

通风蝶阀采用优质钢板焊接而成,结构简单,重量轻,使用维修方便。非密封型,用来调节介质流量，使用在冶金、矿山、水泥、化工、发电等行业的通风除尘、环境保护及采暖通风。通风蝶阀主要技术参数公称通径:100m...

产品名称：	通风蝶阀	产品型号：	D41W,D341W
驱动方式：	手动,涡轮,电动,气动	连接形式：	法兰
结构形式：	中线,偏心	密封结构：	硬密封
压力范围：	0.4MPa-0.6MPa	公称通径：	DN50-1200
常用材质：	铸铁,WCB等	铭牌：	浦首品牌

通风蝶阀采用优质钢板焊接而成,结构简单,重量轻,使用维修方便。非密封型,用来调节介质流量，使用在冶金、矿山、水泥、化工、发电等行业的通风除尘、环境保护及采暖通风。

通风蝶阀主要技术参数
公称通径:100mm-3000mm;公称压力:0.1 MRa;适用温度:小于等于300℃ ;适用介质:空气、煤气、烟气等。
采用标准
制造标准:JB/T8692-98;法兰连接尺寸:G8/T9113-2000;结构长度:GB/T12221一89;检验标准:GR/T 13927-92
主要零部件材料
阀体:Q235-A;蝶板:Q235-A;阀杆:不锈钢；填料:柔性石墨

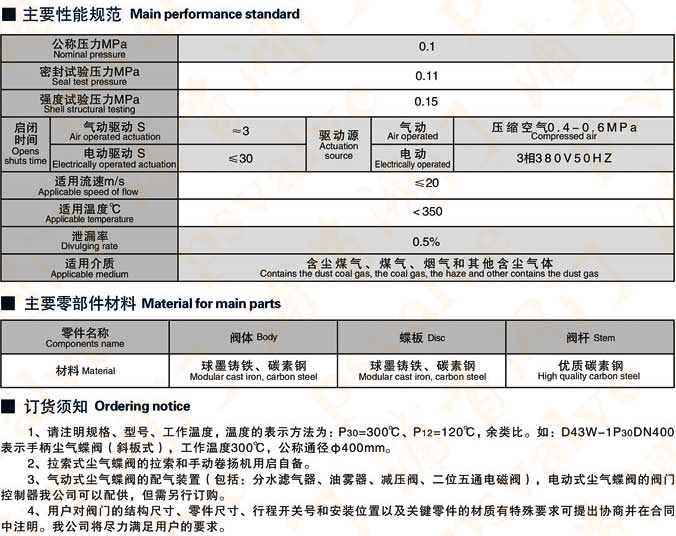

主要技术参数

公称压力	0.6MPa	介质温度	-30℃～350℃
强度试验	0.1MPa	适用介质	冷热风，烟气
介质流速	25m/s	泄漏率	2％

主要零件材料

零件名称	材料
阀体	Q235A,16猛钢、不锈钢
蝶板	Q235A、16猛钢、不锈钢
密封圈	Q235A、16猛钢、不锈钢
阀杆	2Cr13、不锈钢
填料	柔性石墨

主要连接尺寸

公称通径 DN(mm)	L	H	Ho	0．05-0.1MPa				0．25MPa				0．6MPa
公称通径 DN(mm)	L	H	Ho	D	Dr	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
100	127	105	486	210	170	144	4-18	210	170	144	4-19	210	170	144	4-19
125	140	120	516	240	200	174	8-18	240	200	174	8-19	240	200	174	8-19
150	140	132	541	265	225	199	8-18	265	225	199	8-19	265	225	199	8-19
200	152	160	779	320	280	254	8-18	320	280	254	8-19	320	280	254	8-19
250	165	187	836	375	335	309	12-18	375	335	309	12-19	375	335	309	12-19
300	178	220	901	440	395	363	12-22	440	395	363	12-23	440	395	363	12-23
350	190	245	954	490	445	413	12-22	490	445	413	12-23	490	445	413	12-23
400	218	270	1003	540	495	463	16-22	540	495	463	16-23	540	495	463	16-23
450	222	297	1058	595	550	518	16-22	595	550	518	16-23	595	550	518	16-23
500	229	322	1111	645	600	568	20-22	645	600	568	20-23	645	600	568	20-23
600	267	377	1233	755	705	667	20-26	755	705	667	20-26	755	705	667	20-26
700	292	430	1338	860	810	772	24-26	860	810	772	24-26	860	810	772	24-26
800	318	487	1452	975	920	878	24-30	975	920	878	24-30	975	920	878	24-31
900	330	537	1588	1075	1020	978	24-30	1075	1020	978	24-30	1075	1020	978	24-31
1000	410	587	1689	1175	1120	1078	28-30	1175	1120	1078	28-30	1175	1120	1078	28-31
1200	470	702	1938	1375	1320	1280	32-30	1375	1320	1280	32-30	1405	1340	1295	32-34
1400	530	895	2670	1575	1520	1480	36-30	1575	1520	1480	36-30	1630	1560	1510	36-37
1600	600	995	2810	1790	1730	1690	40-30	1790	1730	1690	40-30	1830	1760	1710	40-37
1800	670	1095	3020	1990	1930	1890	44-30	1990	1930	1890	44-30	2045	1970	1915	44-40
2000	760	1200	3220	2190	2130	2090	48-30	2190	2130	2090	48-33	2265	2180	2125	48-43
2200	800	1310	3430	2405	2340	2295	52-33	2405	2340	2295	52-33	2475	2390	2335	52-43
2400	850	1420	3650	2605	2540	2495	56-33	2605	2540	2495	56-33	2685	2600	2545	56-43
2600	900	1530	3920	2805	2740	2695	60-33	2805	2740	2695	60-33	2905	2810	2750	60-49
2800	950	1640	4140	3030	2960	2910	64-36	3030	2960	2910	64-36	3115	3020	2960	64-49
3000	1000	1760	4360	3230	3160	3110	68-36	3230	3160	3110	68-36	3315	3220	3160	68-49
3200	1100	1870	4620	3430	3360	3310	72-36	3430	3360	3310	72-36	3525	3430	3360	72-49
3400	1200	1980	4840	3630	3560	3510	76-36	3630	3560	3510	76-36	3735	3640	3560	76-49
3600	1200	2120	5060	3840	3770	3720	80-36	3840	3770	3720	80-36	3970	3860	3720	80-56
3800	1200	2230	5400	4045	3970	3920	80-39	4045	3970	3920	80-39	4180	4070	3970	80-62
4000	1300	2390	5620	4245	4170	4120	84-39	4245	4170	4120	84-39	4380	4270	4170	84-62

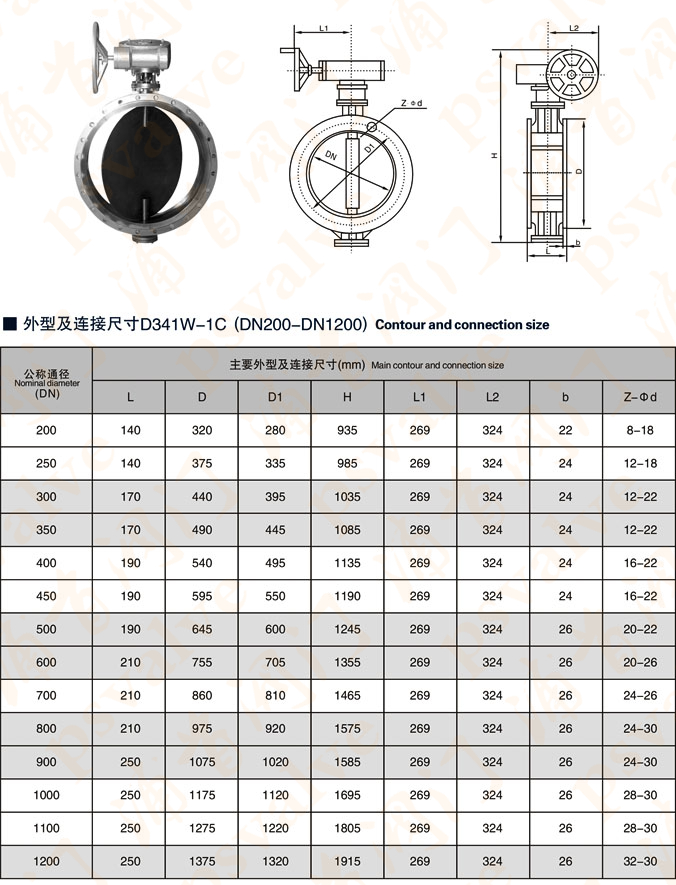

通风蝶阀相关尺寸图:

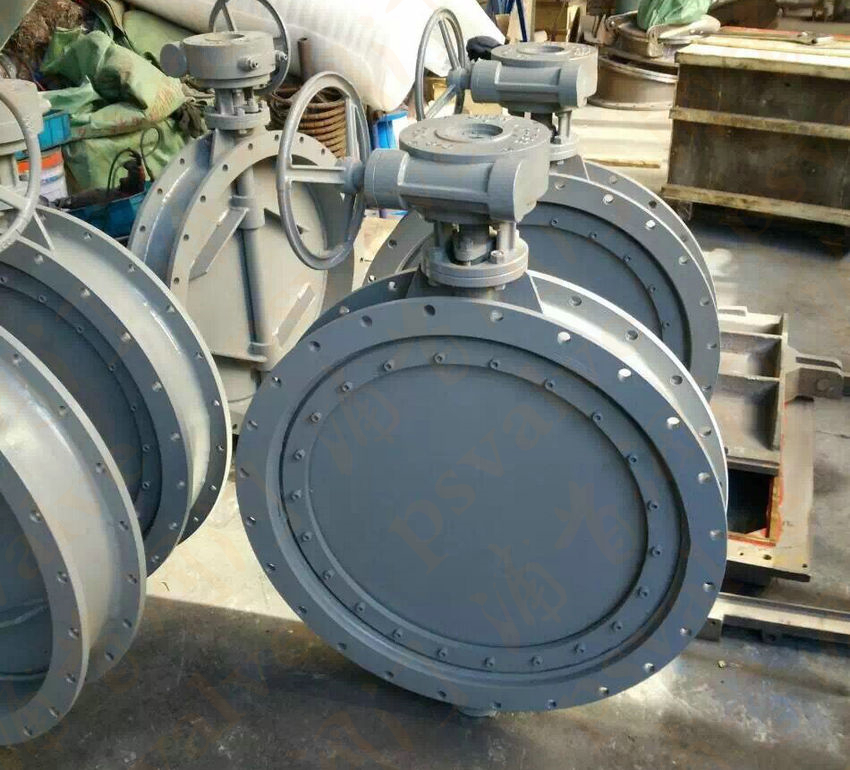

通风蝶阀(图2)
