产品名称：加长杆蝶阀

产品型号：371X,D341X,D343H
产品口径：DN50-2000
产品压力：1.0MPa-1.6Mpa
产品材质：铸铁,WCB,不锈钢等

加长蝶阀,加长杆蝶阀主要技术参数：加长杆蝶阀适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为:1、设计新颖、合理、结构...

产品名称：	加长杆蝶阀	产品型号：	371X,D341X,D343H
驱动方式：	手动/电动/气动	连接形式：	对夹式,法兰
结构形式：	中线,偏心半,双偏心	密封结构：	软密封,硬密封
压力范围：	1.0MPa-1.6Mpa	公称通径：	DN50-2000
常用材质：	铸铁,WCB,不锈钢等	铭牌：	浦首品牌

加长蝶阀,加长杆蝶阀主要技术参数：
加长杆蝶阀适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为:
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。

加长杆蝶阀设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

加长蝶阀,加长杆蝶阀实物图

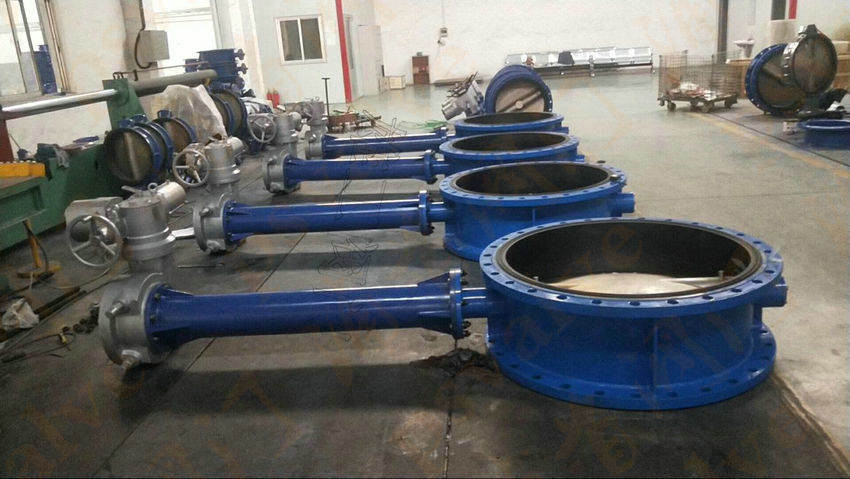

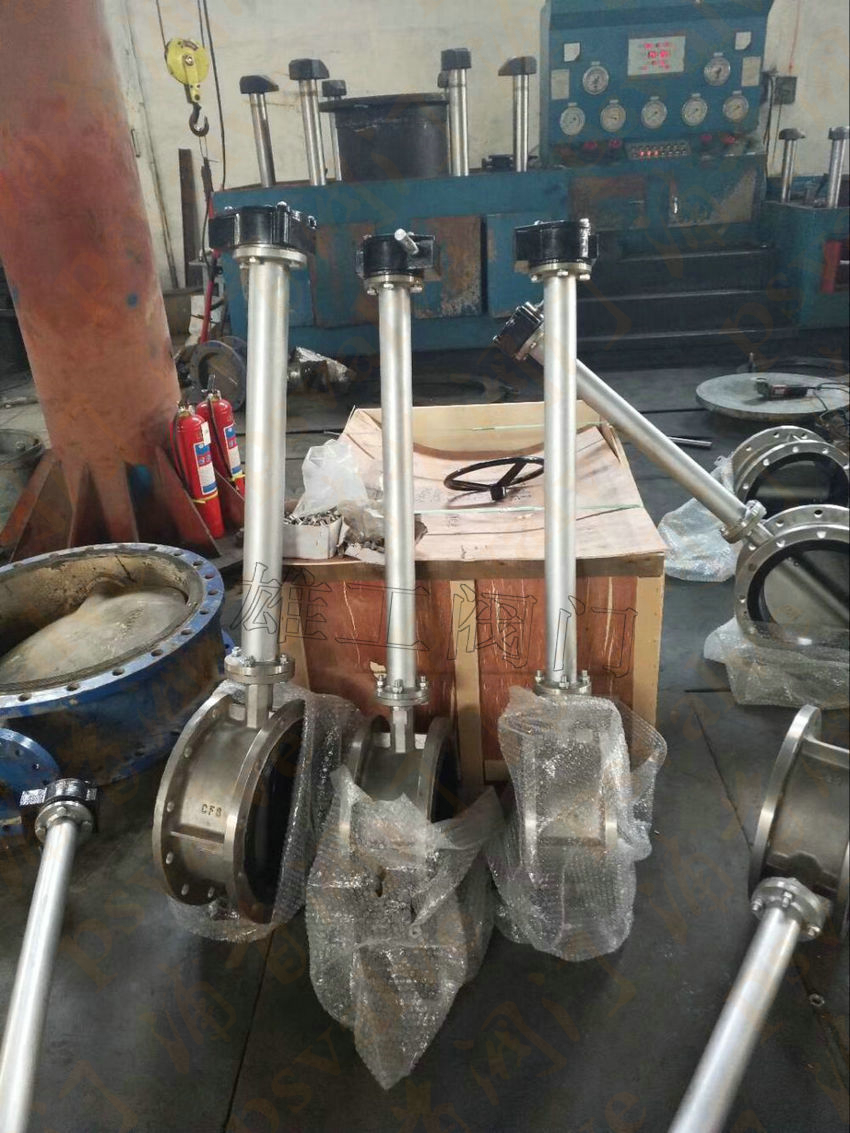

加长杆蝶阀(图2) 加长杆蝶阀(图3)

主要技术参数：

公称通径	DN（mm）	50～800
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用介质	空气、水、污水、蒸气、煤气、油品等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。
零件名称	材料
阀体	球墨铸铁、铸钢、合金钢、不锈钢
蝶板	铸钢、不锈钢及特殊材料
密封圈	各种橡胶、聚四氟
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨O

蝶阀密封材料选用和适用温度：

材料品种	氯丁橡胶	丁晴橡胶	乙丙橡胶	聚四氟乙烯	硅橡胶	氟橡胶	天然橡胶	尼龙
英语简称	CR	NBR	EPDM	PTFE	SI	VITON	NR	PA
型号代号	X或J	XA或JA	XB或JB	F或XC、JC	XD或JD	XE或JE	X1	N
耐最高温度	82℃	93℃	150℃	232℃	250℃	204℃	85℃	93℃
耐最低温度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃	-20℃	-73℃
适用工作温度	0~+80℃	-20~+82℃	-40~+125℃	-30~+150℃	-70~+150℃	-23~+150℃	-20~+85℃	-30~+93℃

加长杆蝶阀相关尺寸图:

加长杆蝶阀(图4)
